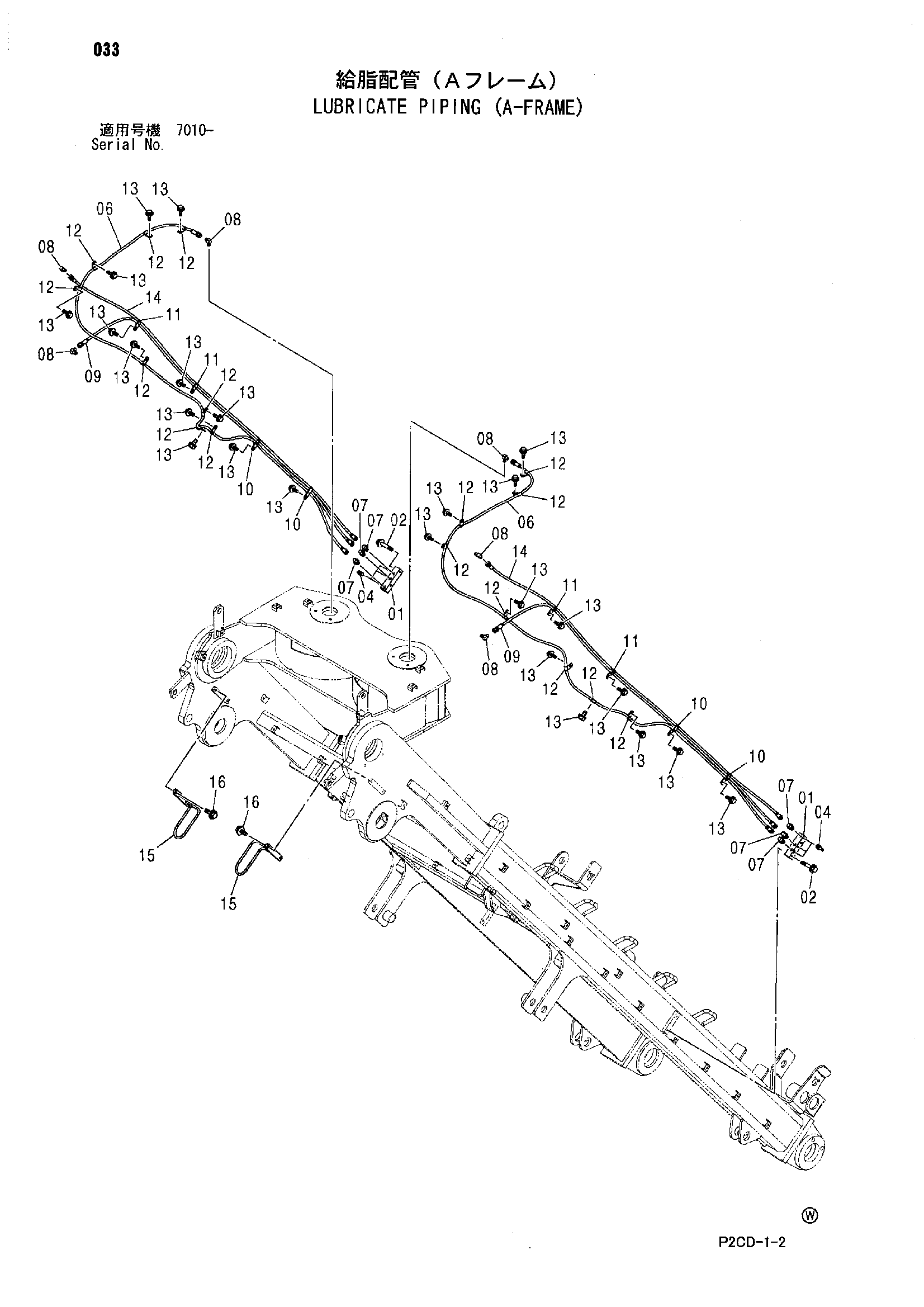

Трубопроводы системы смазки (а-фраме) — HITACHI SCX1200-2
Заводская схема «Трубопроводы системы смазки (а-фраме)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4619586 | Угловой штуцер | 2 |
| 02 | J260845 | Болт с шайбой | 4 |
| 02A | J900845 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 4148896 | Пресс-маслёнка | 6 |
| 06 | 4141946 | Нейлоновый шланг | 2 |
| 07 | 94-1301 | Адаптер | 6 |
| 08 | 94-1401 | Угловой штуцер | 6 |
| 09 | 4119228 | Нейлоновый шланг | 2 |
| 10 | 4252877 | Зажим | 4 |
| 11 | 4192018 | Зажим | 4 |
| 12 | 4190261 | Зажим | 16 |
| 13 | J271020 | Болт с шайбой | 24 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Плоская шайба | 1 |
| 14 | 4512109 | Нейлоновый шланг | 2 |
| 15 | 9762415 | Направляющая шланг | 2 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
