Дренажные трубопроводы — HITACHI SCX1200-2

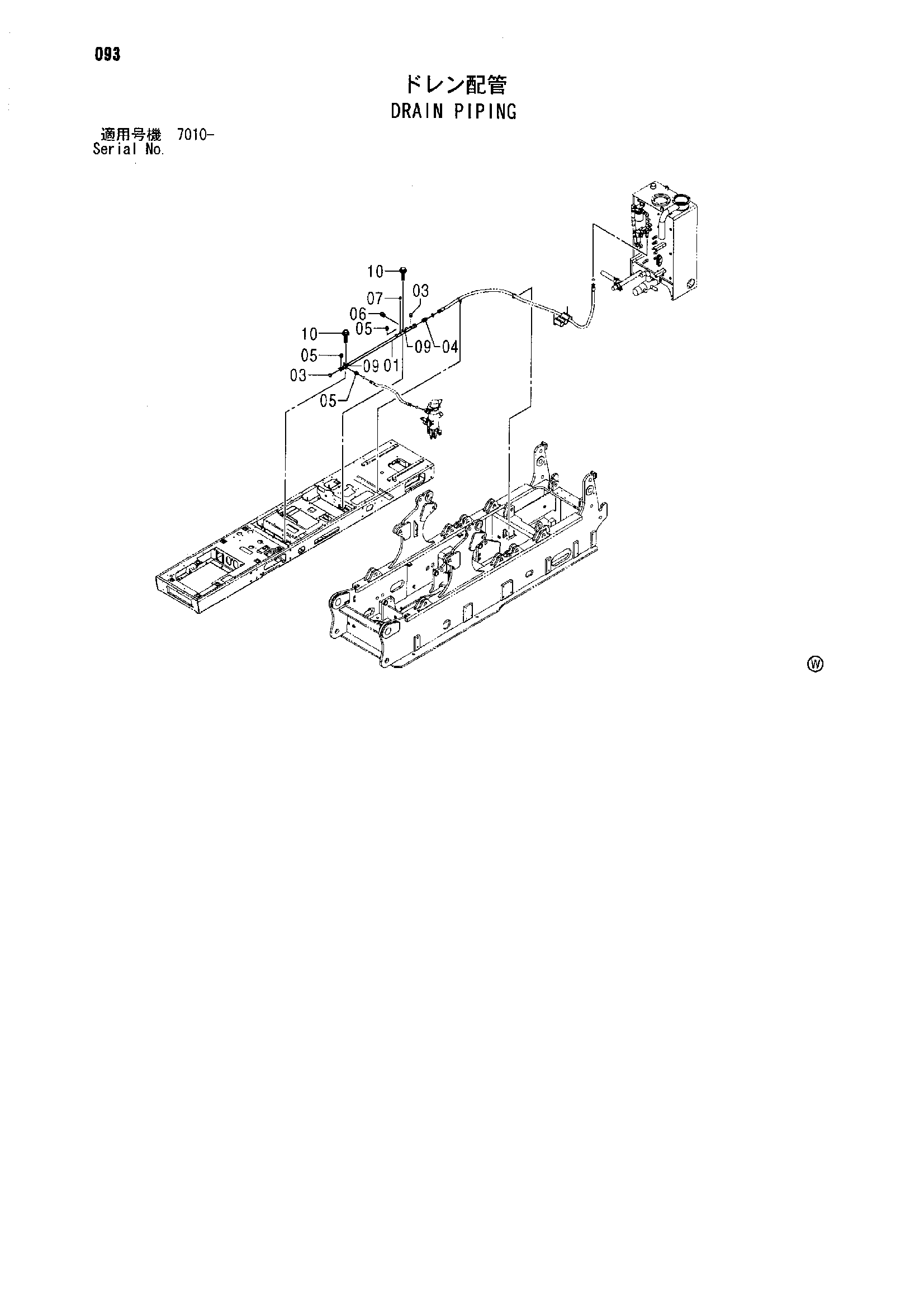

Заводская схема «Дренажные трубопроводы» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8093057 | Трубка | 1 |
| 03 | A885006 | Пробка | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853188 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | A853166 | Адаптер | 3 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A853364 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4190127 | Хомут трубки | 2 |
| 10 | J271260 | Болт с шайбой | 2 |
| 10A | J901260 | Болт | 1 |
| 10B | J222012 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
