Слевинг блокировка — HITACHI SCX1200-2

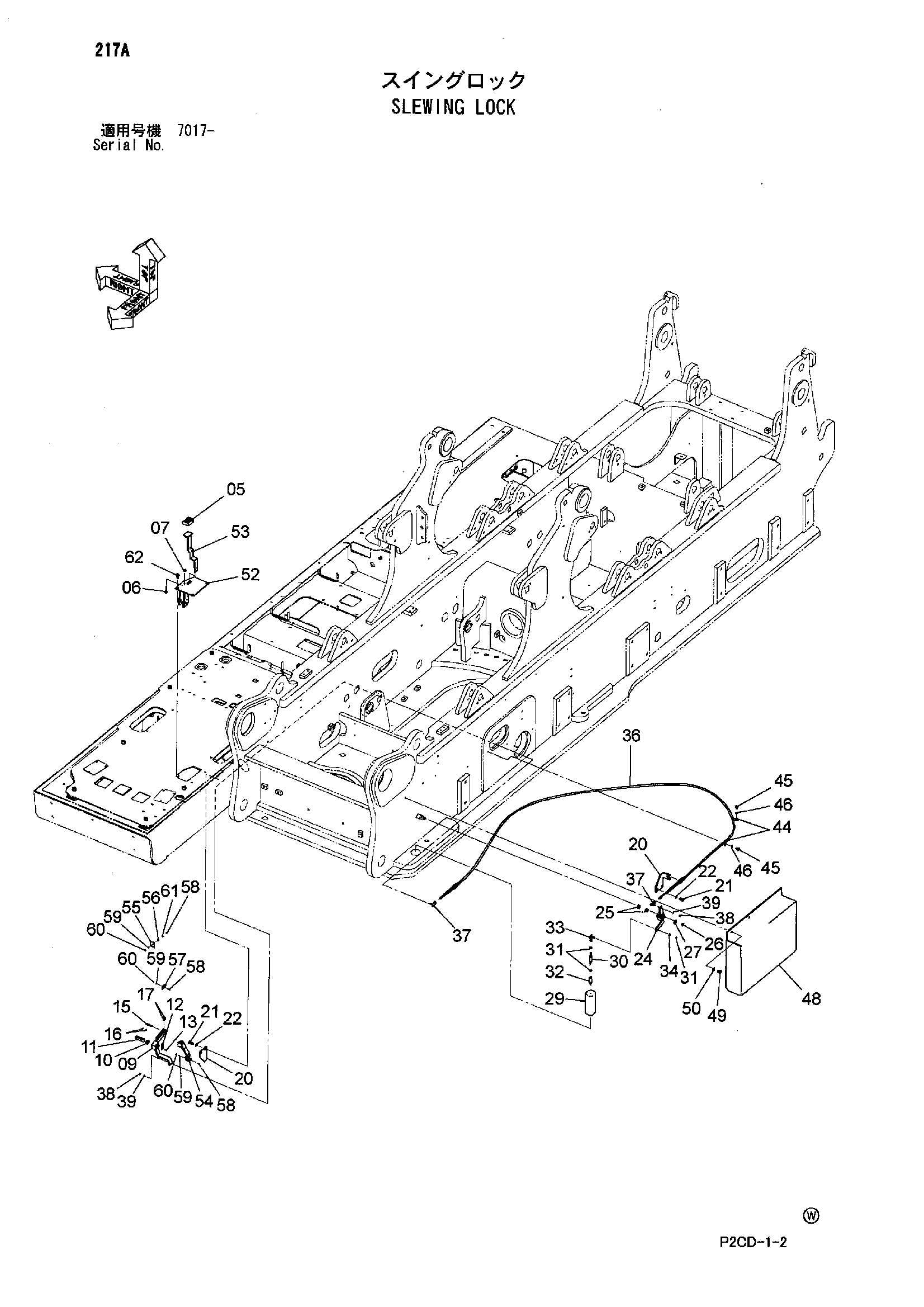

Заводская схема «Слевинг блокировка» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	2050526	Крышка резиновый	1
06	J900840	Болт	1
07	J950008	Гайка	1
09	9763302	Тяга	1
10	4075781	Втулка	2
11	4607133	Палец	1
12	X4454	Стопорная пластина	1
13	J260612	Болт с шайбой	2
13A	J900612	Болт	1
13B	A590106	Плоская шайба	1
15	4607135	Палец	1
16	A764022	Шплинт	2
17	A590112	Плоская шайба	2
20	4614674	Кронштейн	2
21	J901225	Болт	4
22	A590112	Плоская шайба	4
24	9762225	Рычаг	1
25	4075781	Втулка	2
26	J950010	Гайка	1
27	J217083	Шайба	1
29	4608973	Стопорный палец	1
30	4608974	Шток	1
31	J950008	Гайка	3
32	4303296	Шарнир	1
33	4056018	Шарнир	1
34	A590108	Плоская шайба	1
36	4631008	Трос управления	1
37	4056018	Шарнир	2
38	J950008	Гайка	2
39	A590108	Плоская шайба	2
44	4190261	Зажим	2
45	J901020	Болт	2
46	A590110	Плоская шайба	2
48	3102080	Крышка	1
49	J901220	Болт	2
50	A590112	Плоская шайба	2
52	8099041	Кронштейн	1
53	9763762	Педаль	1
54	4630665	Стойка	1
55	4630666	Пластина скольжение	1
56	4630668	Проставка	2
57	4630667	Ограничитель	1
58	J780516	Болт с внутренним шестигранником	8
59	A590905	Пружинная шайба	8
60	M500504	Гайка	8
61	A590106	Плоская шайба	2
62	J271025	Болт с шайбой	3
62A	J901025	Болт	1
62B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
