Быстросъёмное устройство монитор выключатель — HITACHI SCX1200-2

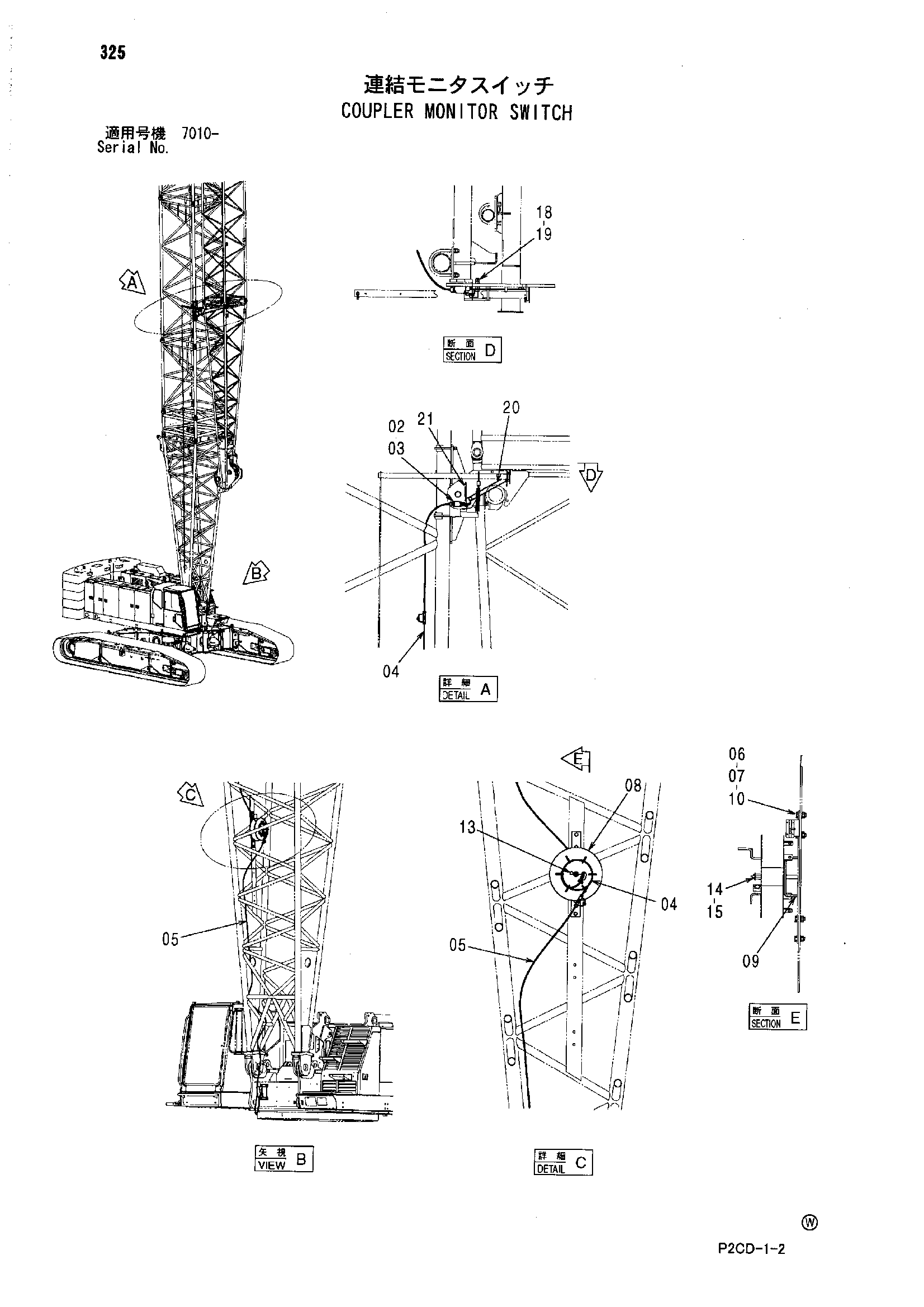

Заводская схема «Быстросъёмное устройство монитор выключатель» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4617084 | Выключатель концевой | 1 |
| 02 | J450540 | Винт с шайбой | 4 |
| 04 | 4617115 | Жгут проводов | 1 |
| 05 | 4617116 | Жгут проводов | 1 |
| 06 | M660016 | U-образная гайка | 4 |
| 07 | A590116 | Плоская шайба | 4 |
| 08 | 7045624 | Реел трос | 1 |
| 09 | 9761930 | Кронштейн | 1 |
| 10 | J921640 | Болт | 4 |
| 13 | 487041 | Стопорный палец | 1 |
| 14 | A590120 | Плоская шайба | 1 |
| 15 | 959500 | Стопорное кольцо | 1 |
| 18 | M261671 | Болт | 1 |
| 19 | J950016 | Гайка | 3 |
| 20 | 9763347 | Рычаг | 1 |
| 21 | 443067 | Пружина растяжения | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
