Платформа (левый) — HITACHI SCX1200-2

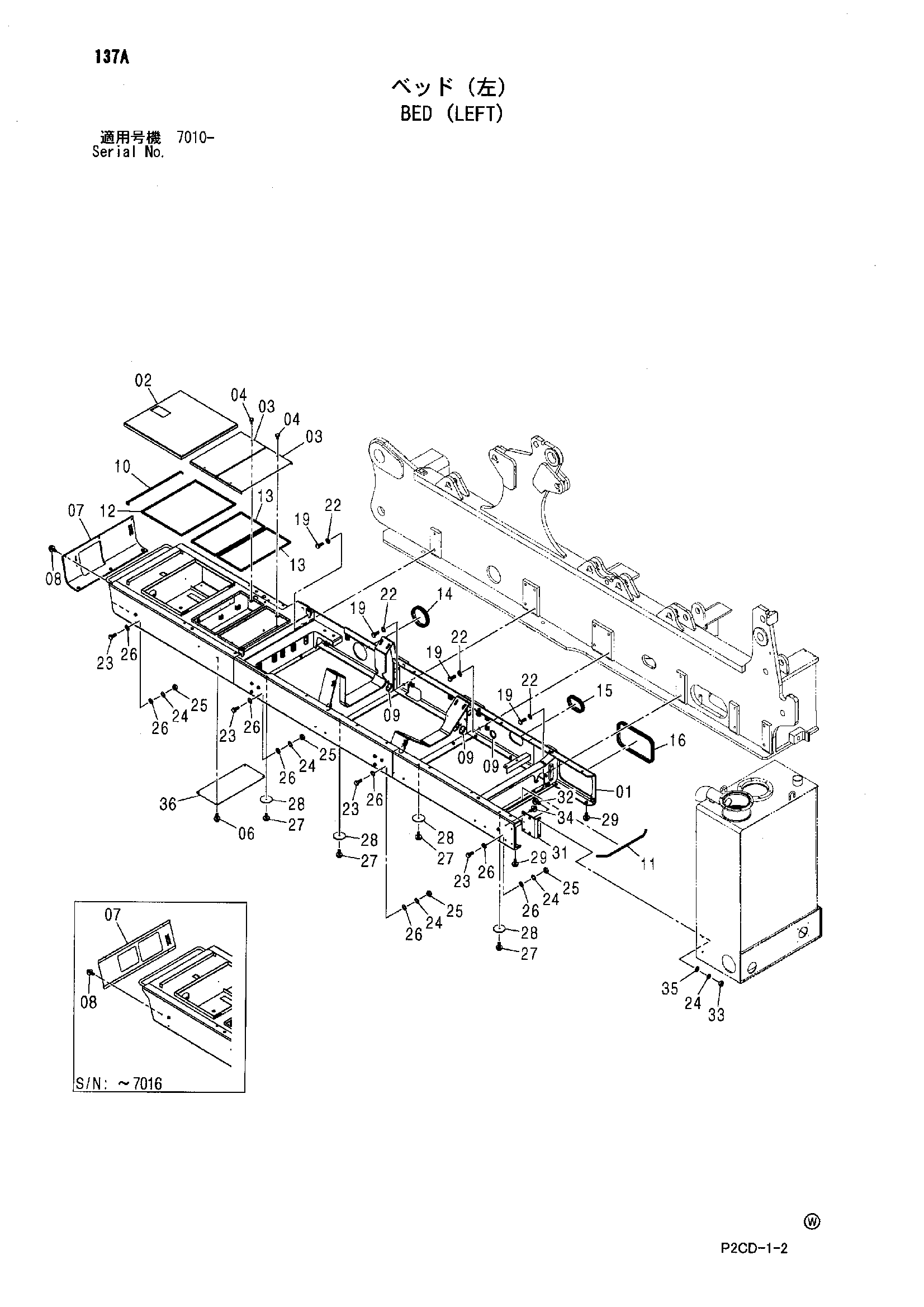

Заводская схема «Платформа (левый)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009284 | Платформа двигатель | 1 |
| 01 | 5009687 | Платформа двигатель | 1 |
| 02 | 8094793 | Крышка аккумулятор | 1 |
| 03 | 4609609 | Крышка | 2 |
| 04 | 3098039 | Ручка | 4 |
| 06 | J271020 | Болт с шайбой | 4 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 3100216 | Крышка | 1 |
| 07 | 8098268 | Крышка | 1 |
| 08 | J260614 | Болт с шайбой | 4 |
| 08A | J900614 | Болт | 1 |
| 08B | A590106 | Шайба | 1 |
| 08 | J271030 | Болт с шайбой | 4 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4509404 | Резиновая втулка | 3 |
| 10 | 4609617 | Трим сафтй | 1 |
| 11 | 4609618 | Трим сафтй | 1 |
| 12 | 4609619 | Трим сафтй | 1 |
| 13 | 4605656 | Трим сафтй | 2 |
| 14 | 4609614 | Резиновая подушка | 1 |
| 15 | 4609615 | Резиновая подушка | 1 |
| 16 | 4609616 | Резиновая подушка | 1 |
| 19 | J922080 | Болт | 12 |
| 22 | J222020 | Шайба | 12 |
| 23 | J901225 | Болт | 12 |
| 24 | A590912 | Пружинная шайба | 14 |
| 25 | J950012 | Гайка | 12 |
| 26 | A590112 | Плоская шайба | 24 |
| 27 | J271040 | Болт с шайбой | 8 |
| 27A | J901040 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4319802 | Пластина | 8 |
| 29 | J271030 | Болт с шайбой | 19 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 3100401 | Кронштейн | 1 |
| 32 | J271225 | Болт с шайбой | 2 |
| 32A | J901225 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J950012 | Гайка | 2 |
| 34 | J271225 | Болт с шайбой | 4 |
| 34A | J901225 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | A590112 | Плоская шайба | 2 |
| 36 | 4610224 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
