Стрела детали — HITACHI SCX1200-2

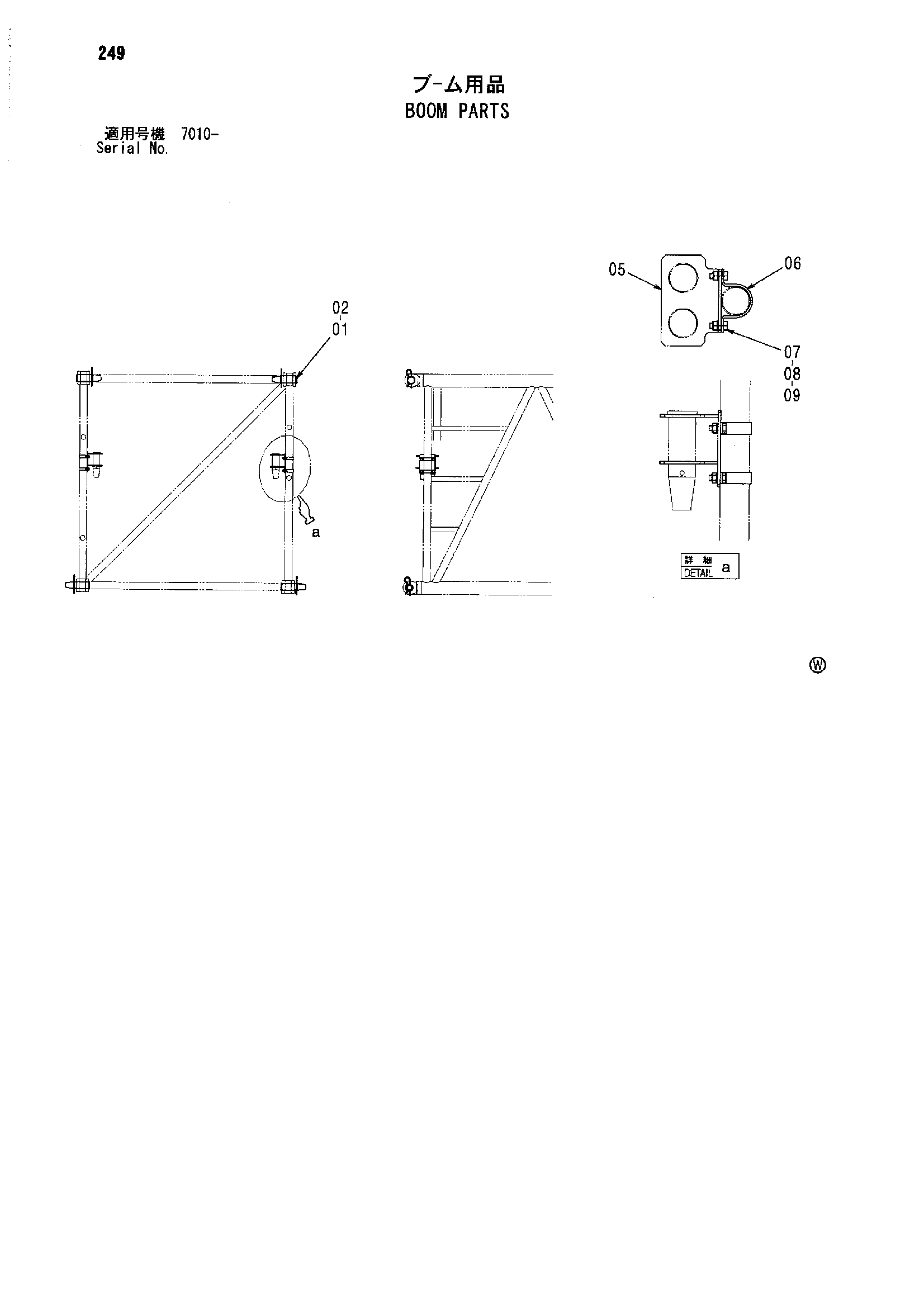

Заводская схема «Стрела детали» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4618646	Палец	4
02	4043750	Стопорный палец	4
05	8096122	Кронштейн	2
06	4363542	Хомут трубки	4
07	J901230	Болт	8
08	M660012	U-образная гайка	8
09	A590112	Плоская шайба	8

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
