Башенный гусёк стрелы подвес — HITACHI SCX1200-2

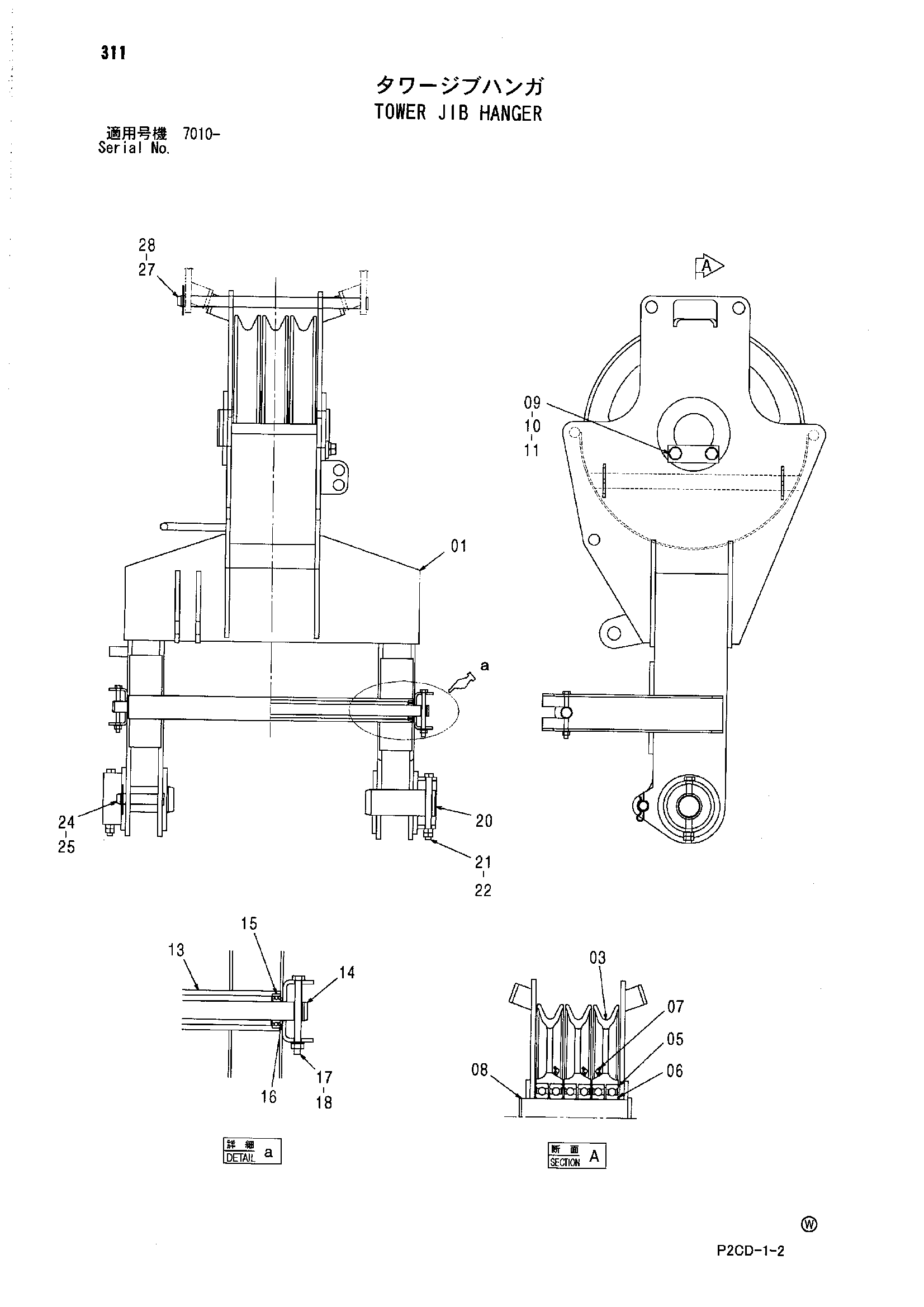

Заводская схема «Башенный гусёк стрелы подвес» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6022842 | Подвес | 1 |
| 03 | 2050898 | Канатный блок | 3 |
| 05 | 4162522 | Шариковый подшипник | 6 |
| 06 | 4094235 | Проставка | 4 |
| 07 | J75581 | Пресс-маслёнка | 3 |
| 08 | 4621646 | Мост | 1 |
| 09 | X4248 | Стопорная пластина | 1 |
| 10 | J932035 | Болт | 2 |
| 11 | A590920 | Пружинная шайба | 2 |
| 13 | 4621648 | Каток направляющая | 1 |
| 14 | 4621654 | Палец | 1 |
| 15 | 4162505 | Шариковый подшипник | 2 |
| 16 | 4408333 | Проставка | 2 |
| 17 | J901004 | Болт | 2 |
| 18 | M660010 | U-образная гайка | 2 |
| 20 | 4621671 | Палец | 2 |
| 21 | J901612 | Болт | 2 |
| 22 | J950016 | Гайка | 4 |
| 24 | 4621658 | Палец | 2 |
| 25 | 487041 | Стопорный палец | 2 |
| 27 | 4615896 | Палец | 2 |
| 28 | 487041 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
