Бридле — HITACHI SCX1200-2

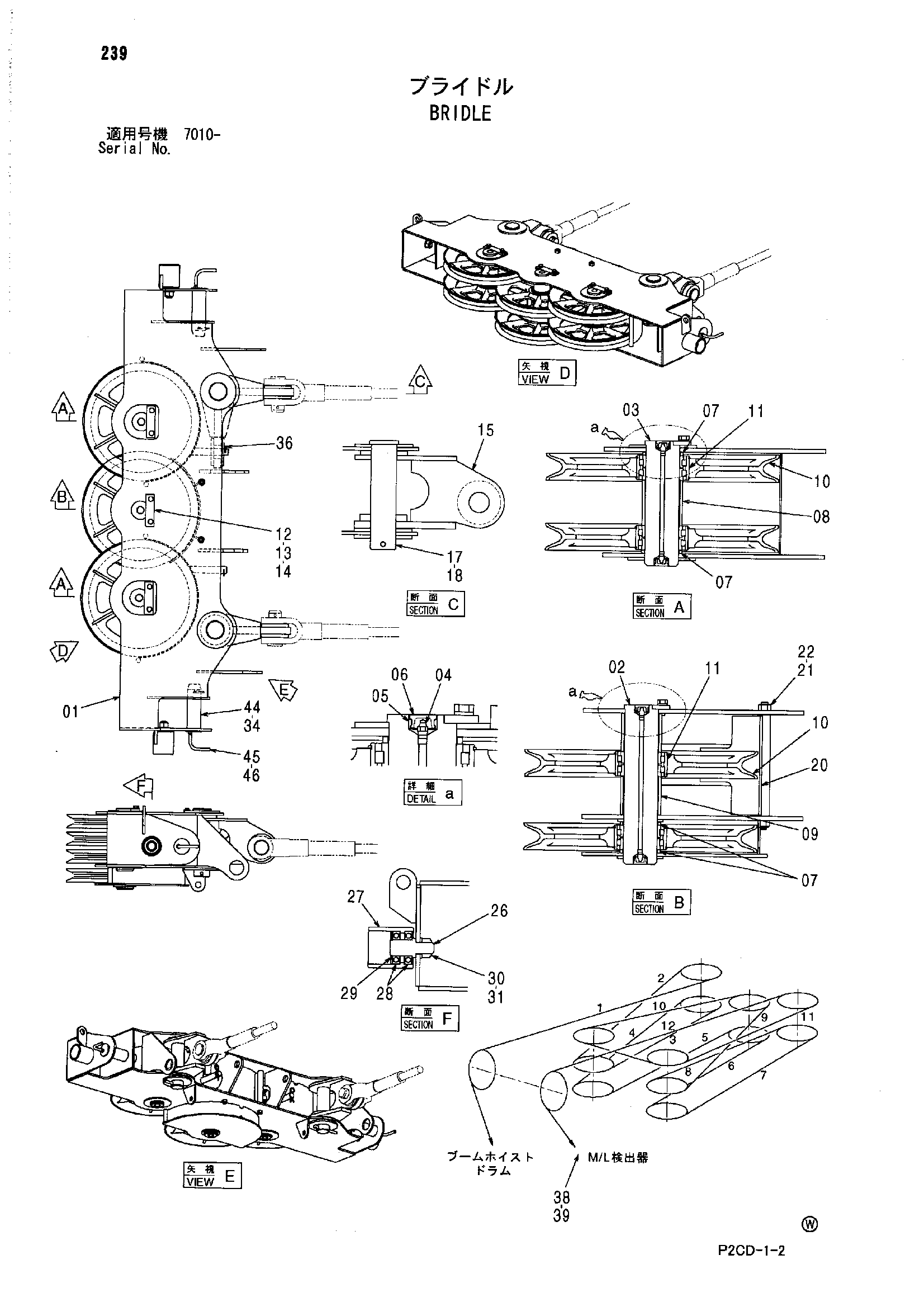

Заводская схема «Бридле» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6022342 | Рама бридле | 1 |
| 02 | 4618223 | Палец | 1 |
| 03 | 4618262 | Палец | 2 |
| 04 | J75481 | Пресс-маслёнка | 6 |
| 05 | 4130686 | Втулка | 6 |
| 06 | 4105912 | Колпачок | 6 |
| 07 | 4616238 | Проставка | 6 |
| 08 | 4618518 | Проставка | 2 |
| 09 | 4618510 | Проставка | 2 |
| 10 | 3099325 | Канатный блок | 6 |
| 11 | 4313121 | Роликовый подшипник | 6 |
| 12 | 4135186 | Пластина | 3 |
| 13 | J921225 | Болт | 6 |
| 14 | A590912 | Пружинная шайба | 6 |
| 15 | 8094478 | Тяга | 2 |
| 17 | 4618496 | Палец | 2 |
| 18 | A761302 | Шплинт | 2 |
| 20 | 8095678 | Защитный кожух | 1 |
| 21 | 4618365 | Шток винт | 2 |
| 22 | M660016 | U-образная гайка | 4 |
| 26 | 4361217 | Палец | 2 |
| 27 | 3075283 | Каток направляющая | 2 |
| 28 | 971195 | Шариковый подшипник | 4 |
| 29 | 991342 | Стопорное кольцо | 2 |
| 30 | M660024 | U-образная гайка | 2 |
| 31 | A590124 | Плоская шайба | 2 |
| 34 | 4104868 | Стопорный палец | 2 |
| 36 | 4080985 | Стопорный палец | 2 |
| 38 | 4340392 | Ведге | 1 |
| 39 | 94-2907 | Зажим канат | 1 |
| 44 | 4626658 | Палец | 2 |
| 45 | 4626686 | Штанга | 2 |
| 46 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
