Третий рукоять — HITACHI RX3300-3

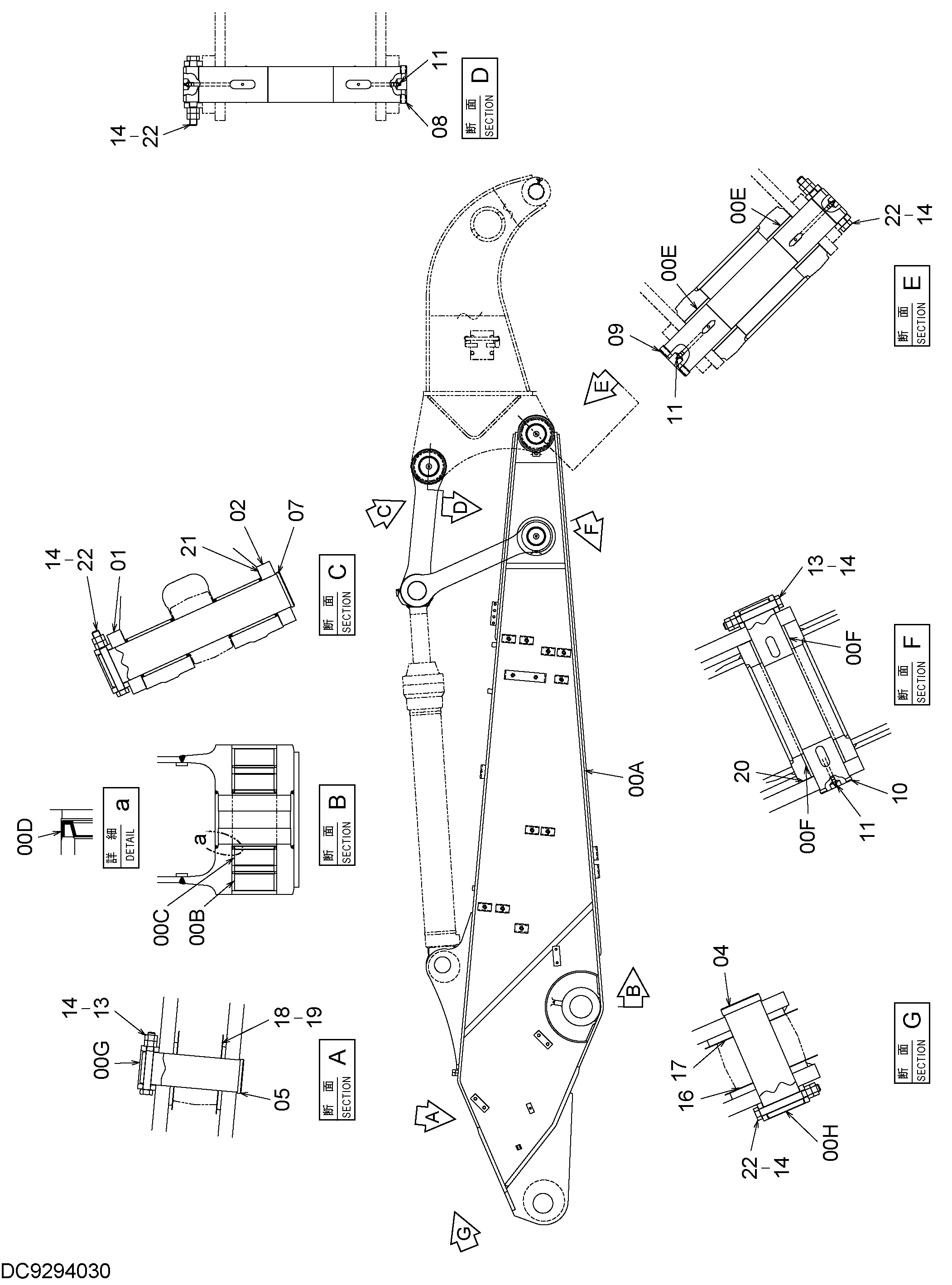

Заводская схема «Третий рукоять» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026640 | Рукоять третий | 1 |
| 00A | 6026639 | Рукоять третий | 1 |
| 00B | 4443884 | Втулка | 2 |
| 00C | 4381855 | Втулка | 2 |
| 00D | 4085479 | Пылезащитное уплотнение | 2 |
| 00E | 4443885 | Втулка | 2 |
| 00F | 4438771 | Втулка | 2 |
| 00G | 4067720 | Ограничитель | 1 |
| 00H | 4205110 | Ограничитель | 1 |
| 01 | 8116033 | Тяга | 1 |
| 02 | 3103603 | Тяга | 1 |
| 04 | 3038825 | Палец | 1 |
| 05 | 3026126 | Палец | 1 |
| 07 | 3037540 | Палец | 1 |
| 08 | 3041581 | Палец | 1 |
| 09 | 3060474 | Палец | 1 |
| 10 | 3037539 | Палец | 1 |
| 11 | J75481 | Пресс-маслёнка | 5 |
| 13 | 4435126 | Стопорный палец | 2 |
| 14 | J950020 | Гайка | 12 |
| 16 | 4445635 | Упорная пластина 1.0mm | 1 |
| 17 | 4445636 | Упорная пластина 2.0mm | 1 |
| 18 | 4444284 | Упорная пластина 1.0mm | 1 |
| 19 | 4444285 | Упорная пластина 2.0mm | 1 |
| 20 | 4450013 | Упорная пластина 1.0mm | 2 |
| 21 | 4450014 | Упорная пластина 1.0mm | 4 |
| 22 | J922013 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
