Третий гидроцилиндр рукояти — HITACHI RX3300-3

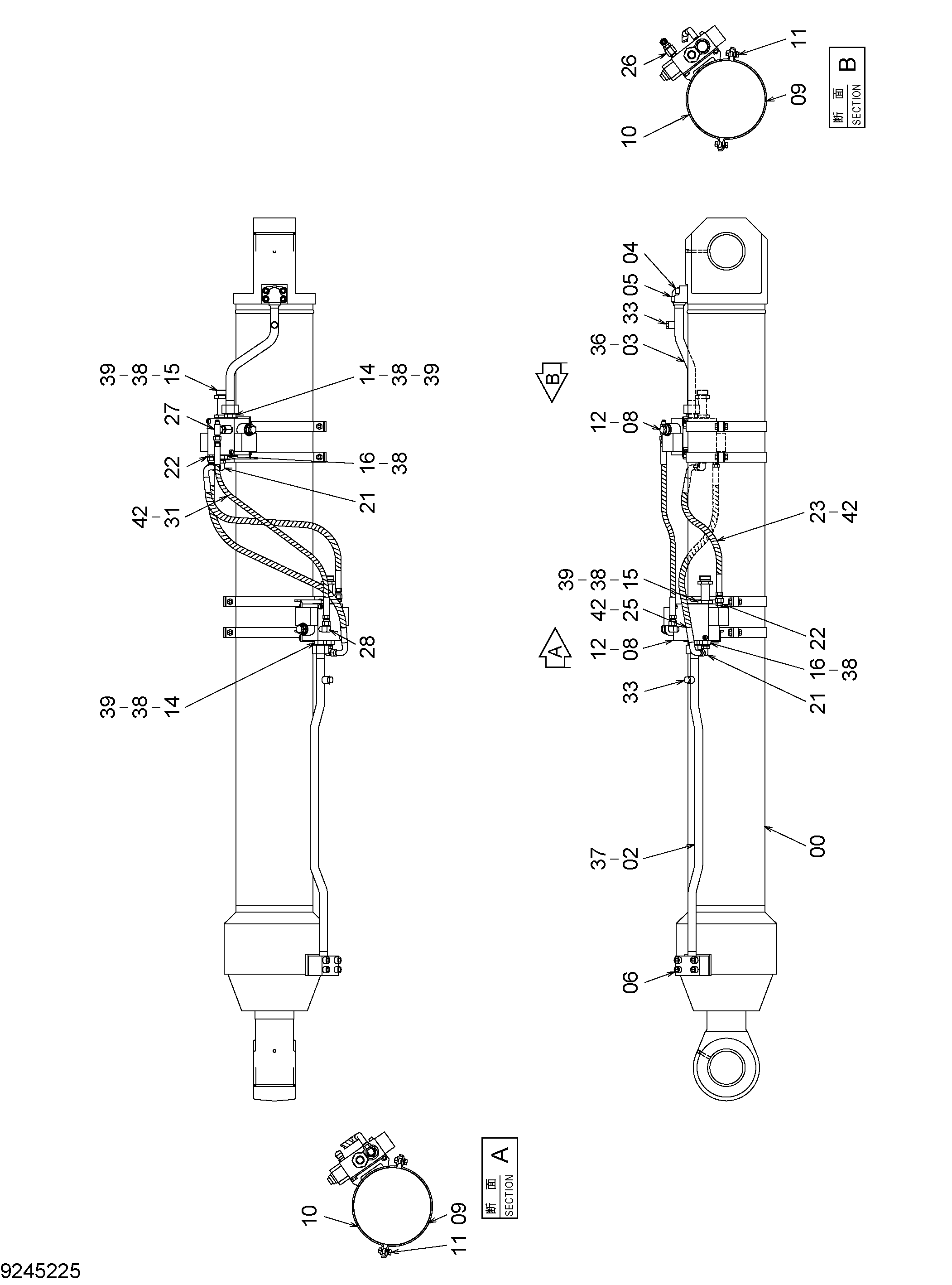

Заводская схема «Третий гидроцилиндр рукояти» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4627460 | Гидроцилиндр | 1 |
| 02 | 8098532 | Трубка | 1 |
| 03 | 8098533 | Трубка | 1 |
| 04 | M341245 | Болт с внутренним шестигранником | 2 |
| 05 | M341260 | Болт с внутренним шестигранником | 2 |
| 06 | M341471 | Болт с внутренним шестигранником | 4 |
| 08 | 4291822 | Клапан | 2 |
| 09 | 4628409 | Хомут | 4 |
| 10 | 9763463 | Хомут | 4 |
| 11 | J271035 | Болт с шайбой | 8 |
| 11A | J901035 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | M340880 | Болт с внутренним шестигранником | 4 |
| 14 | 4292825 | Адаптер | 2 |
| 15 | 4292826 | Адаптер | 2 |
| 16 | 4628410 | Адаптер | 2 |
| 21 | 4154671 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4215648 | Адаптер | 2 |
| 23 | 4438600 | Шланг | 1 |
| 25 | 4311054 | Шланг | 1 |
| 26 | 4292824 | Адаптер | 1 |
| 27 | 4208472 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4154657 | Угловой штуцер | 1 |
| 31 | 4269839 | Шланг | 1 |
| 33 | 4093624 | Пробка | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A811035 | Уплотнительное кольцо | 1 |
| 37 | 4508805 | Уплотнительное кольцо | 1 |
| 38 | A811030 | Уплотнительное кольцо | 6 |
| 39 | 4187328 | Уплотнительное кольцо | 4 |
| 42 | 4327293 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
