Фирст рукоять трубопроводы (1-3) — HITACHI RX3300-3

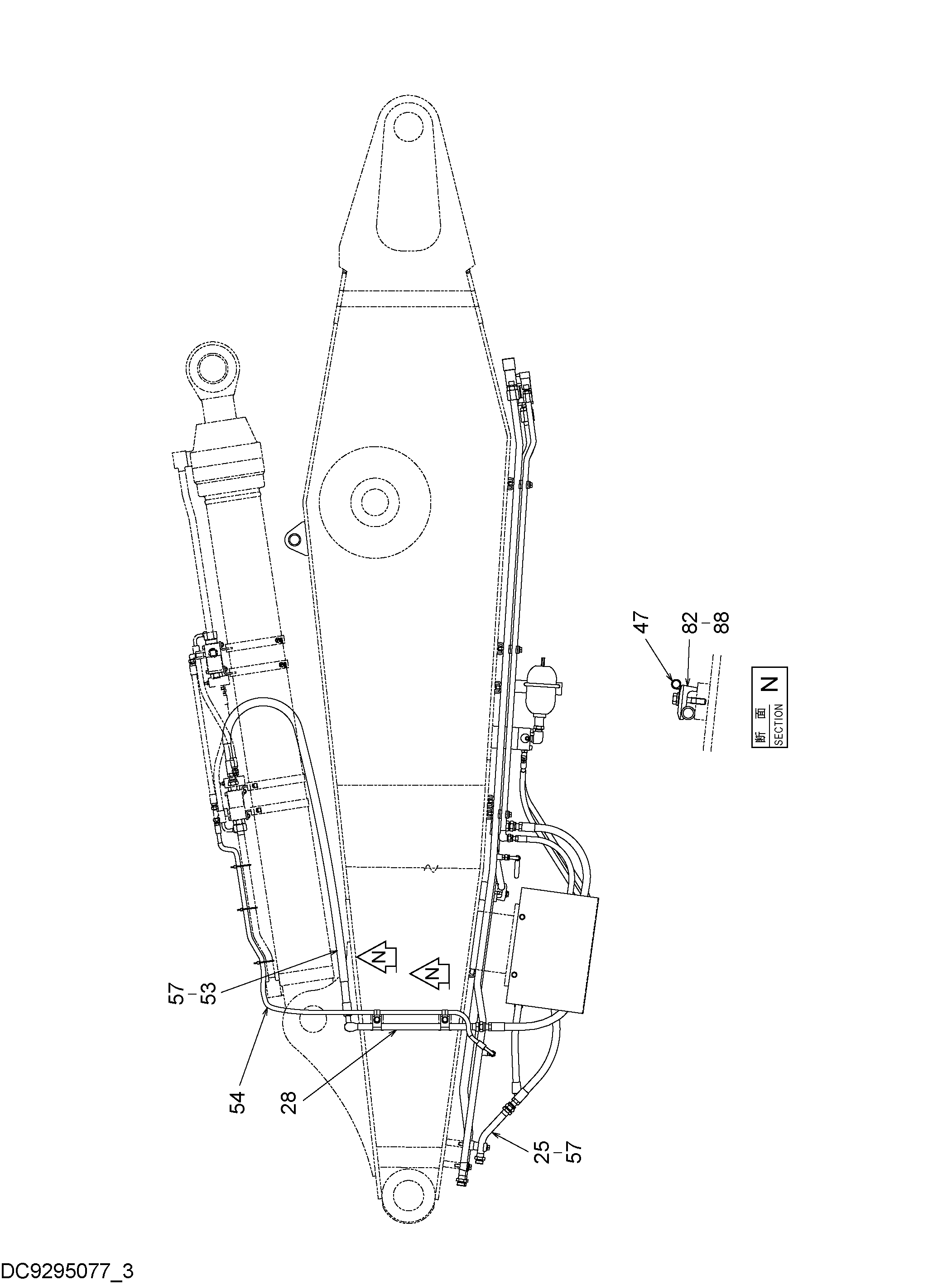

Заводская схема «Фирст рукоять трубопроводы (1-3)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 25 | 9738528 | Трубка | 2 |
| 28 | 9763462 | Трубка | 1 |
| 47 | 4190253 | Зажим | 2 |
| 53 | 9259996 | Шланг в сборе | 1 |
| 53A | 4265379 | Шланг | 1 |
| 53B | 4327294 | Защитный кожух | 3 |
| 54 | 9259890 | Шланг в сборе | 1 |
| 54A | 4348485 | Шланг | 1 |
| 54B | 4327293 | Защитный кожух | 3 |
| 57 | 4187308 | Уплотнительное кольцо | 4 |
| 82 | 4190126 | Хомут трубки | 2 |
| 88 | J271260 | Болт с шайбой | 2 |
| 88A | J901260 | Болт | 1 |
| 88B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
