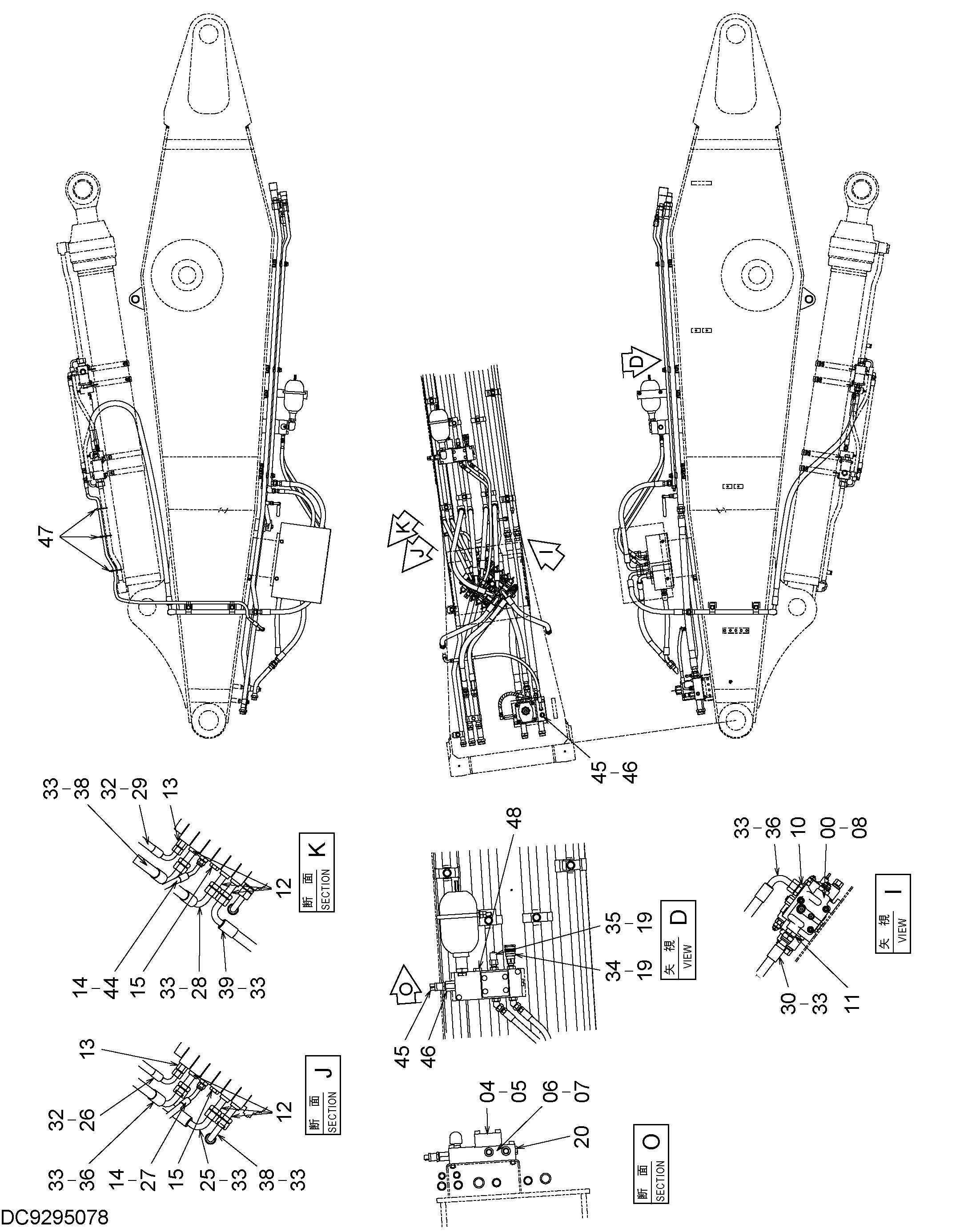

Фирст рукоять трубопроводы (2) — HITACHI RX3300-3
Заводская схема «Фирст рукоять трубопроводы (2)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4693518 | Гидрораспределитель | 1 |
| 04 | 4348794 | Обратный клапан | 1 |
| 05 | M341056 | Болт с внутренним шестигранником | 4 |
| 06 | 2033262 | Коллектор | 1 |
| 07 | M341065 | Болт с внутренним шестигранником | 2 |
| 08 | M340830 | Болт с внутренним шестигранником | 3 |
| 10 | 4197530 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4189619 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4197532 | Адаптер | 6 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4197533 | Адаптер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4200469 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4174541 | Пробка | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4229648 | Адаптер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4092534 | Пробка | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 9242530 | Шланг в сборе | 1 |
| 25A | 4374494 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 2 |
| 26 | 9298522 | Шланг в сборе | 1 |
| 26A | 4245193 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 2 |
| 27 | 9240441 | Шланг в сборе | 1 |
| 27A | 4425507 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 2 |
| 28 | 9231201 | Шланг в сборе | 1 |
| 28A | 4613641 | Шланг | 1 |
| 28B | 4327294 | Защитный кожух | 2 |
| 29 | 9304665 | Шланг в сборе | 1 |
| 29A | 4347526 | Шланг | 1 |
| 29B | 4327294 | Защитный кожух | 1 |
| 30 | 9304668 | Шланг в сборе | 1 |
| 30A | 4702229 | Шланг | 1 |
| 30B | 4327294 | Защитный кожух | 1 |
| 32 | 4138938 | Уплотнительное кольцо | 4 |
| 33 | 4187308 | Уплотнительное кольцо | 16 |
| 34 | 4251236 | Самоуплотняющееся соединение | 1 |
| 35 | 4251237 | Самоуплотняющееся соединение | 1 |
| 36 | 9259993 | Шланг в сборе | 2 |
| 36A | 4315284 | Шланг | 1 |
| 36B | 4327294 | Защитный кожух | 1 |
| 37 | 9151877 | Шланг в сборе | 1 |
| 37A | 4331049 | Шланг | 1 |
| 37B | 4327294 | Защитный кожух | 2 |
| 38 | 9259992 | Шланг в сборе | 2 |
| 38A | 4223521 | Шланг | 1 |
| 38B | 4327294 | Защитный кожух | 1 |
| 39 | 9259991 | Шланг в сборе | 1 |
| 39A | 4229859 | Шланг | 1 |
| 39B | 4327294 | Защитный кожух | 1 |
| 44 | 9259884 | Шланг в сборе | 1 |
| 44A | 4627459 | Шланг | 1 |
| 44B | 4327293 | Защитный кожух | 2 |
| 45 | 4436271 | Датчик давления | 2 |
| 45A | 4365826 | Уплотнительное кольцо | 1 |
| 46 | 4356422 | Адаптер | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4605834 | Ленточный зажим | 3 |
| 48 | A885003 | Пробка | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
