Секонд рукоять — HITACHI RX3300-3

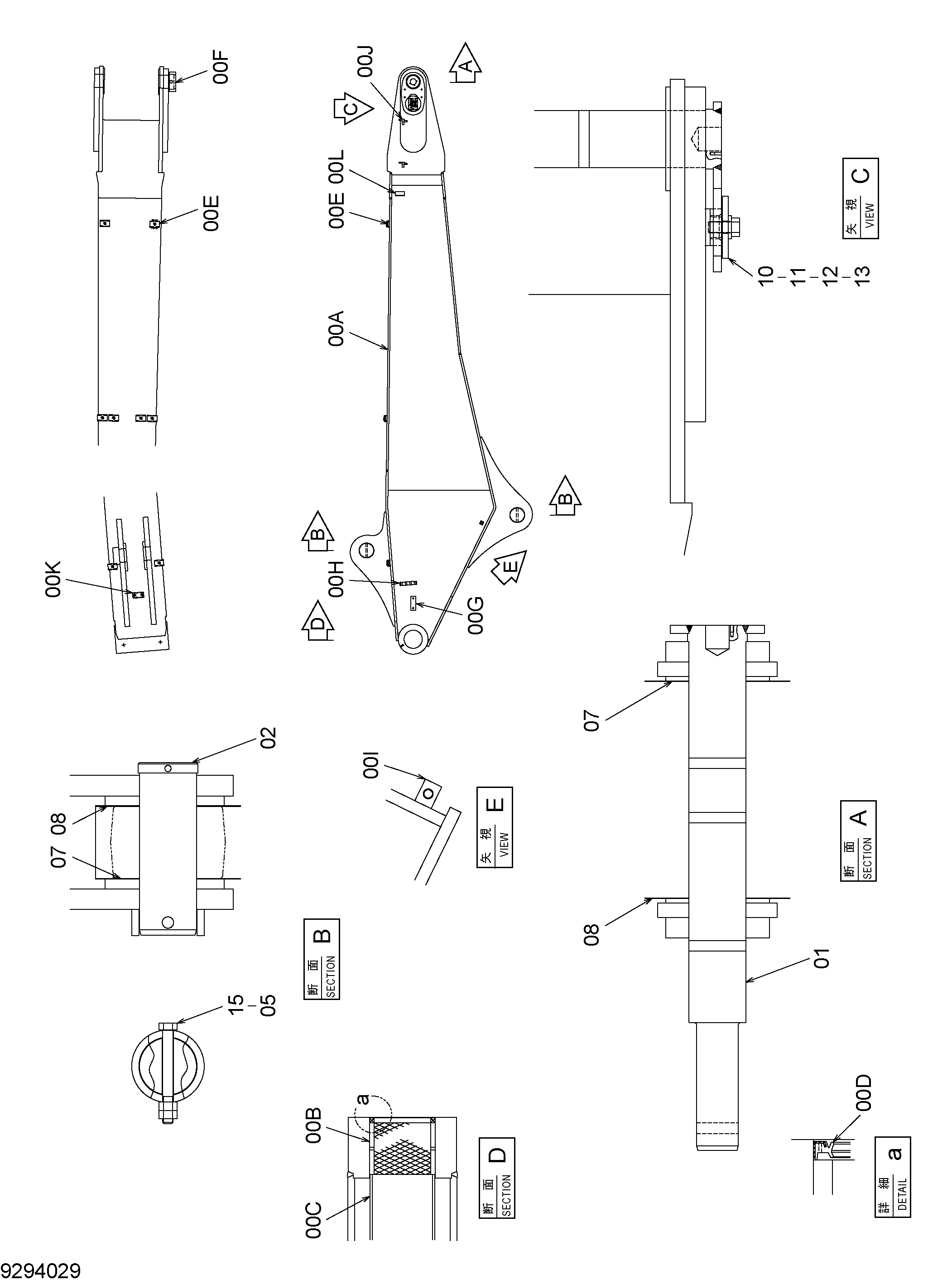

Заводская схема «Секонд рукоять» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024421 | Рукоять секонд | 1 |
| 00A | 5010584 | Рукоять секонд | 1 |
| 00B | 3055205 | Втулка | 2 |
| 00C | 4628460 | Трубка | 1 |
| 00D | 4251752 | Пылезащитное уплотнение | 2 |
| 00E | 9749939 | Седло винта | 11 |
| 00F | 4649886 | Кронштейн | 1 |
| 00G | 4215356 | Седло винта | 1 |
| 00H | 4628462 | Блок | 1 |
| 00I | 4628463 | Блок | 1 |
| 00J | 4330648 | Зажим WD. | 2 |
| 00K | 9743377 | Седло винта | 1 |
| 00L | 9735009 | Кронштейн | 1 |
| 01 | 8114718 | Палец | 1 |
| 02 | 3038825 | Палец | 2 |
| 05 | J950020 | Гайка | 4 |
| 07 | 4445635 | Упорная пластина 1.0mm | 3 |
| 08 | 4445636 | Упорная пластина 2.0mm | 3 |
| 10 | 4611688 | Блок | 1 |
| 11 | 4611733 | Пластина | 1 |
| 12 | J222022 | Шайба | 1 |
| 13 | J922245 | Болт | 1 |
| 15 | J922013 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
