Корпус трубопроводы (1) — HITACHI RX3300-3

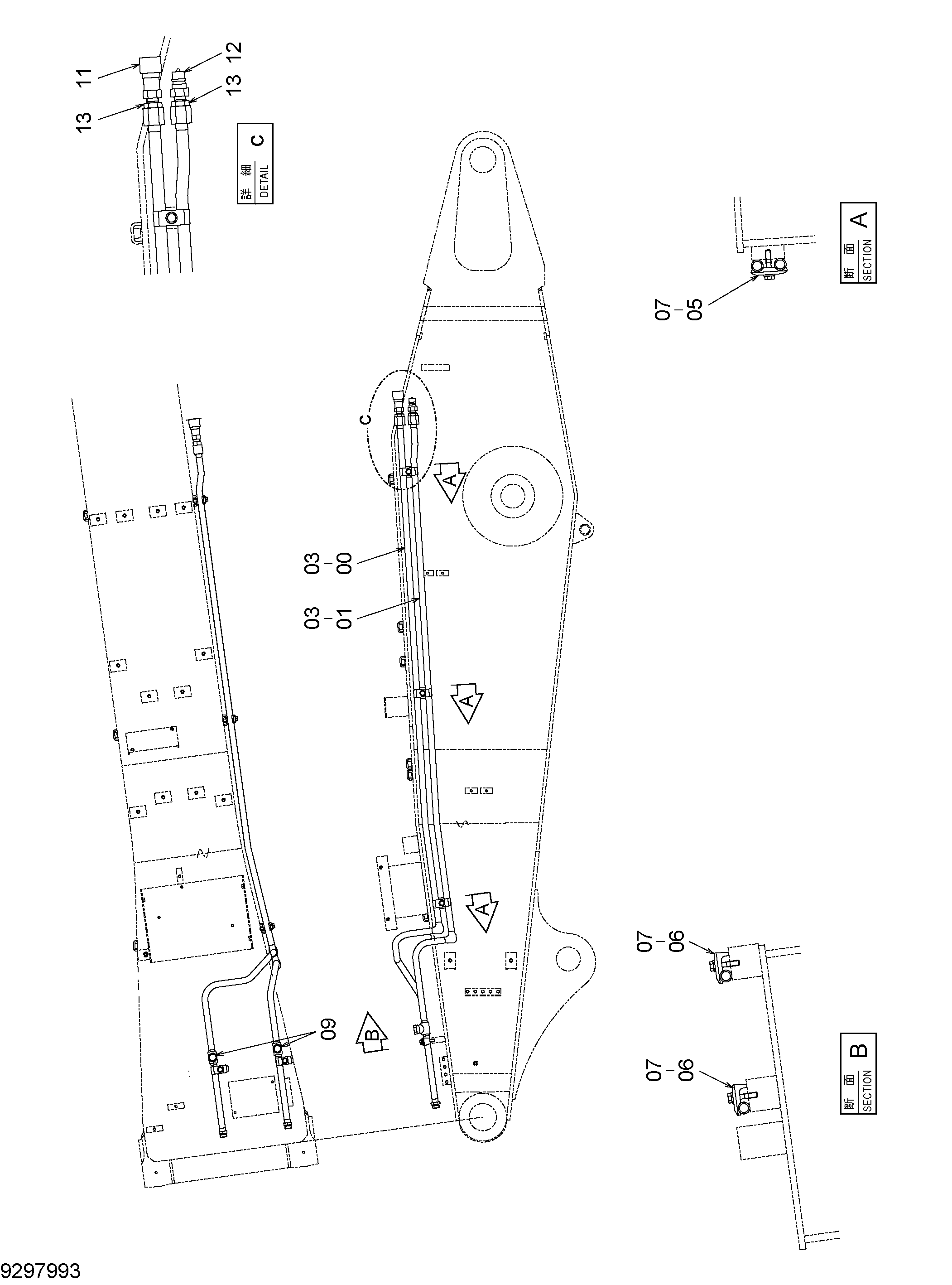

Заводская схема «Корпус трубопроводы (1)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116313 | Трубка | 1 |
| 01 | 8116312 | Трубка | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | 4189859 | Хомут трубки | 3 |
| 06 | 4190126 | Хомут трубки | 2 |
| 07 | J271260 | Болт с шайбой | 5 |
| 07A | J901260 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | A885006 | Пробка | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4440615 | Самоуплотняющееся соединение | 1 |
| 11A | 4322957 | Колпачок | 1 |
| 12 | 4440616 | Самоуплотняющееся соединение | 1 |
| 12A | 4322957 | Колпачок | 1 |
| 13 | 4208243 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
