Трубопроводы системы смазки (2) — HITACHI RX3300-3

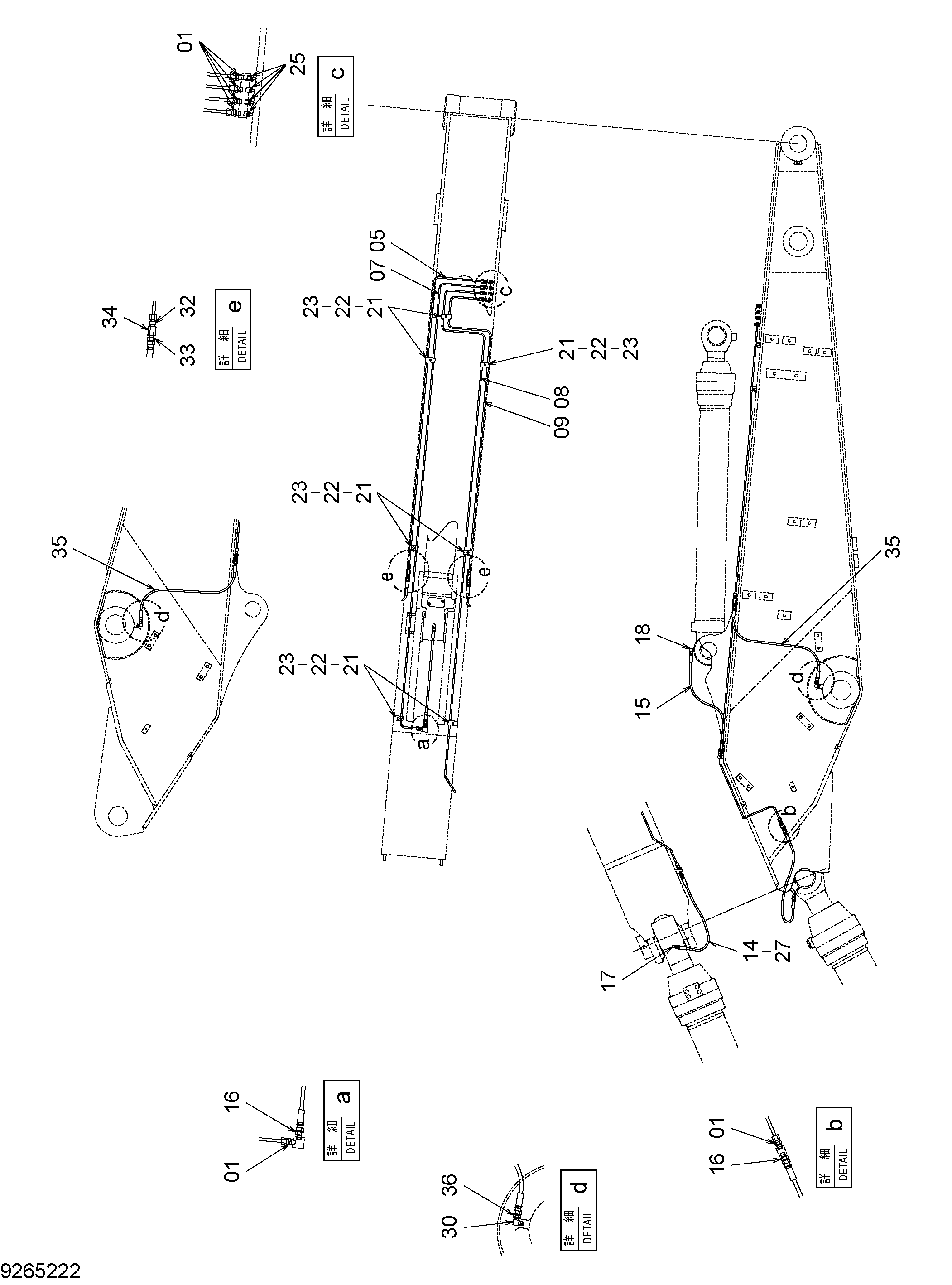

Заводская схема «Трубопроводы системы смазки (2)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4130169 | Штуцер трубки | 6 |
| 05 | 3103596 | Трубка | 1 |
| 07 | 3103598 | Трубка | 1 |
| 08 | 3103599 | Трубка | 1 |
| 09 | 3103600 | Трубка | 1 |
| 14 | 4304400 | Шланг | 1 |
| 15 | 4323003 | Шланг | 1 |
| 16 | 4154651 | Адаптер | 2 |
| 17 | 4154655 | Угловой штуцер | 1 |
| 18 | 4298746 | Угловой штуцер | 1 |
| 21 | 9736422 | Хомут | 7 |
| 22 | 4269657 | Резиновая прокладка | 7 |
| 23 | J271030 | Болт с шайбой | 7 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | J75482 | Пресс-маслёнка | 4 |
| 27 | 4628608 | Защитный кожух | 1 |
| 30 | 4628469 | Угловой штуцер | 2 |
| 32 | 4130169 | Штуцер трубки | 2 |
| 33 | 4154651 | Адаптер | 2 |
| 34 | 94-0675 | Разъём S | 2 |
| 35 | 4632134 | Шланг | 2 |
| 36 | 4298744 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
