Выключатель короб — HITACHI RX3300-3

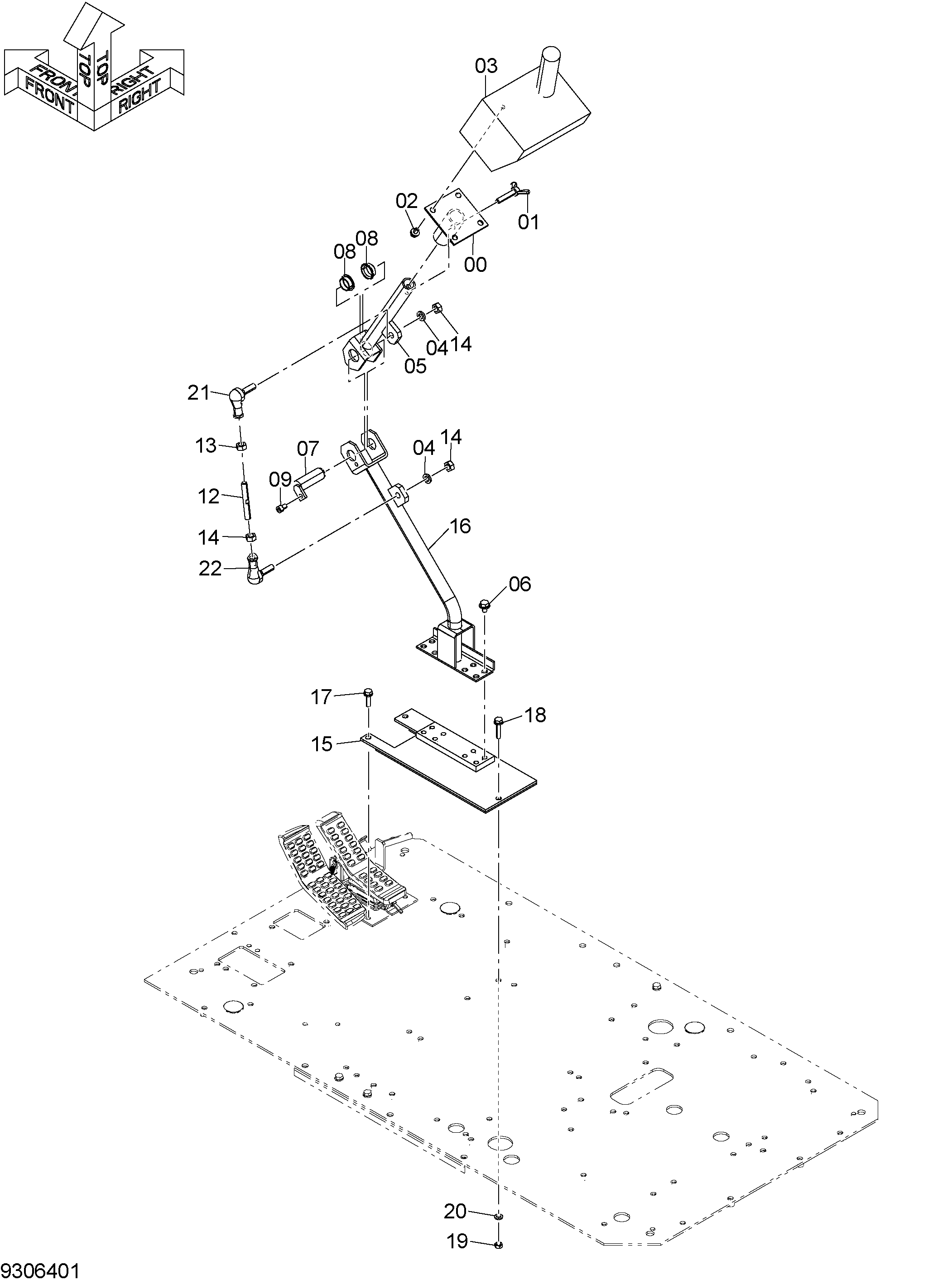

Заводская схема «Выключатель короб» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9751297 | Кронштейн | 1 |
| 01 | M361260 | Болт винг | 1 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 9294701 | Короб выключатель | 1 |
| 03A | 4686068 | Короб выключатель | 1 |
| 03B | 4215030 | Рычаг | 1 |
| 03C | 4294507 | Рычаг | 1 |
| 04 | A590914 | Пружинная шайба | 2 |
| 05 | 8073913 | Кронштейн | 1 |
| 06 | J271220 | Болт с шайбой | 8 |
| 06A | J901220 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 9750590 | Палец | 1 |
| 08 | 4310199 | Втулка | 2 |
| 09 | M341016 | Болт с внутренним шестигранником | 1 |
| 12 | 4403787 | Шток | 1 |
| 13 | J955014 | Гайка L | 1 |
| 14 | J950014 | Гайка | 3 |
| 15 | 8115032 | Пластина | 1 |
| 16 | 8115020 | Кронштейн | 1 |
| 17 | J271040 | Болт с шайбой | 2 |
| 17A | J901040 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J271050 | Болт с шайбой | 1 |
| 18A | J901050 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J950010 | Гайка | 1 |
| 20 | A590110 | Плоская шайба | 1 |
| 21 | 4722878 | Шарнир | 1 |
| 22 | 4722879 | Шарнир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
