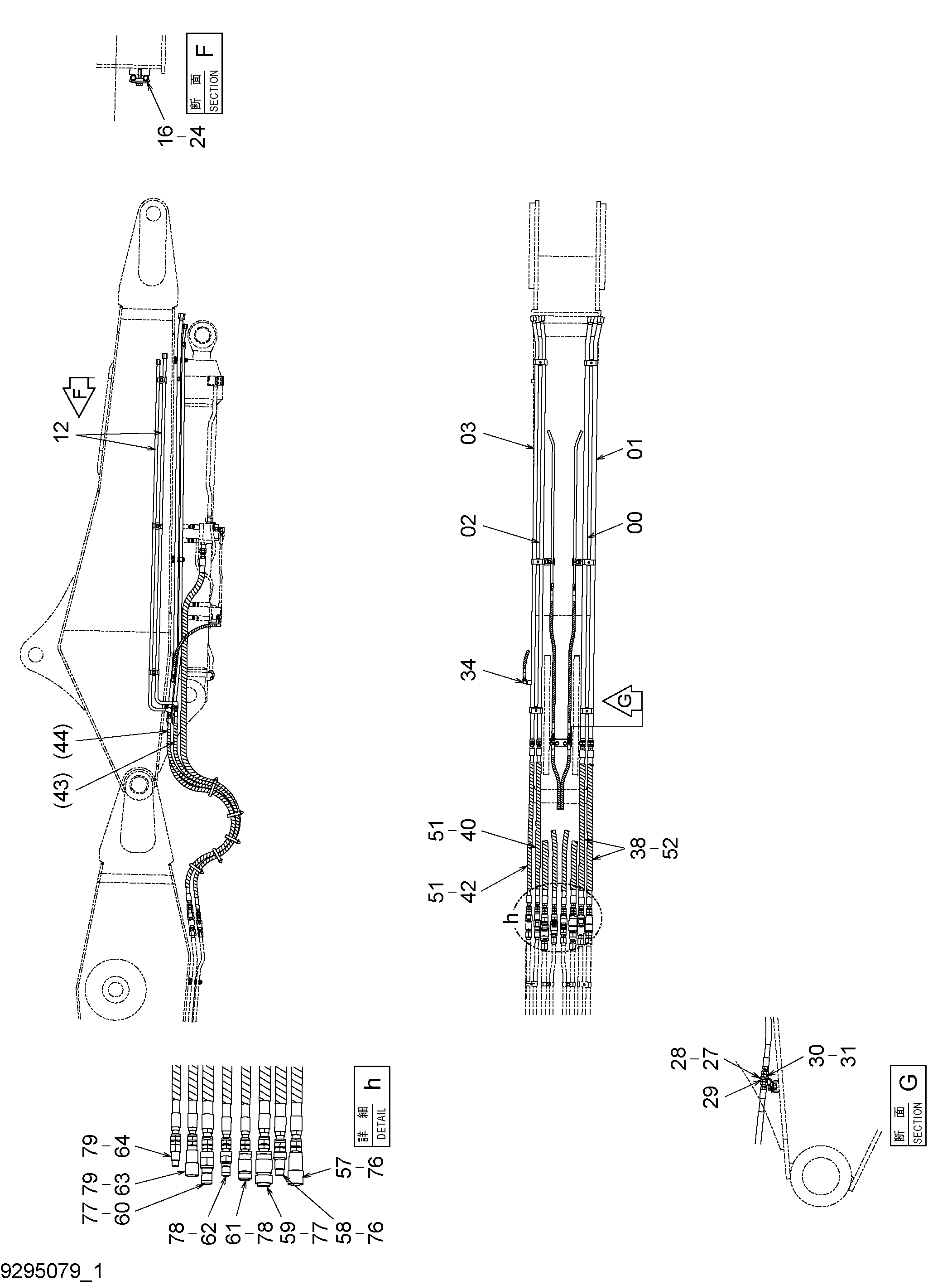

Секонд рукоять трубопроводы (1-1) — HITACHI RX3300-3
Заводская схема «Секонд рукоять трубопроводы (1-1)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9759774 | Трубка | 1 |
| 01 | 9759775 | Трубка | 1 |
| 02 | 9759776 | Трубка | 1 |
| 03 | 8114990 | Трубка | 1 |
| 12 | 9760584 | Трубка | 2 |
| 16 | 4189858 | Хомут трубки | 3 |
| 24 | J271255 | Болт с шайбой | 3 |
| 24A | J901255 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 27 | 4600984 | Кронштейн | 1 |
| 28 | J271225 | Болт с шайбой | 2 |
| 28A | J901225 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 4202532 | Адаптер | 2 |
| 30 | 4202531 | Гайка | 2 |
| 31 | A590916 | Пружинная шайба | 2 |
| 34 | A852333 | Угловой штуцер | 1 |
| 38 | 9259968 | Шланг в сборе | 2 |
| 38A | 4217307 | Шланг | 1 |
| 38B | 4327294 | Защитный кожух | 4 |
| 40 | 9259962 | Шланг в сборе | 1 |
| 40A | 4331740 | Шланг | 1 |
| 41B | 4327294 | Защитный кожух | 4 |
| 42 | 9304692 | Шланг | 1 |
| 42A | 4692297 | Шланг | 1 |
| 42B | 4327294 | Защитный кожух | 5 |
| 51 | 4187308 | Уплотнительное кольцо | 4 |
| 52 | 4187328 | Уплотнительное кольцо | 4 |
| 57 | 4455882 | Самоуплотняющееся соединение | 1 |
| 58 | 4455883 | Самоуплотняющееся соединение | 1 |
| 59 | 4251230 | Самоуплотняющееся соединение | 1 |
| 60 | 4251231 | Самоуплотняющееся соединение | 1 |
| 61 | 4251232 | Самоуплотняющееся соединение | 1 |
| 62 | 4251233 | Самоуплотняющееся соединение | 1 |
| 63 | 4455880 | Самоуплотняющееся соединение | 1 |
| 64 | 4455881 | Самоуплотняющееся соединение | 1 |
| 76 | A853188 | Адаптер | 2 |
| 76A | 4506429 | Уплотнительное кольцо | 1 |
| 77 | 4208659 | Адаптер | 2 |
| 78 | 4208967 | Адаптер | 2 |
| 79 | A853166 | Адаптер | 2 |
| 79A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
