Монитор — HITACHI RX3300-3

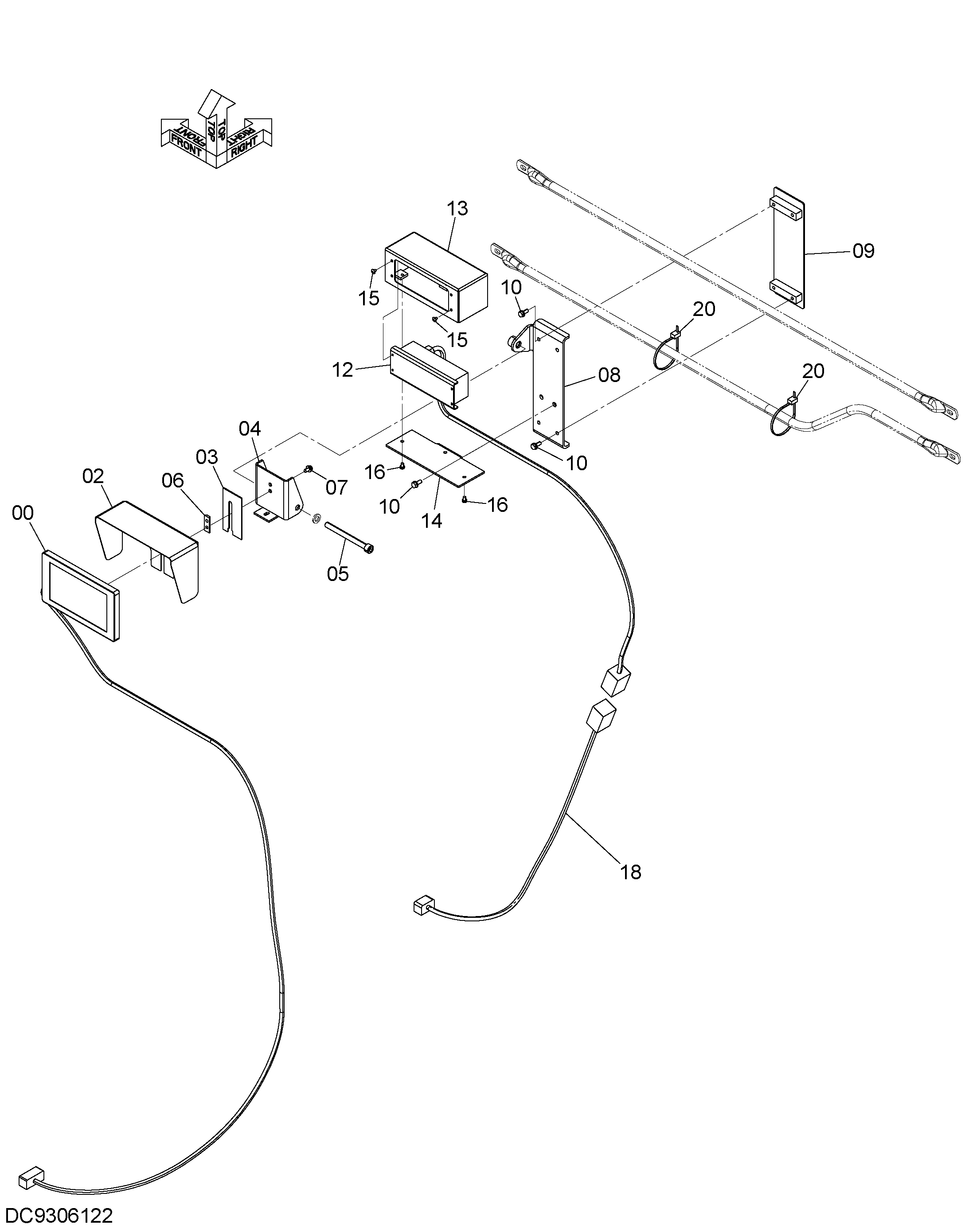

Заводская схема «Монитор» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9302486 замена: YA00010661 | Монитор | 1 |
| 00A | 4698620 | Монитор | 1 |
| 00B | 3109907 | Трос | 1 |
| 02 | 3109908 | Крышка | 1 |
| 03 | 4616299 | Резиновая прокладка | 1 |
| 04 | 8114545 замена: YA00002886 | Кронштейн | 1 |
| 05 | M341011 | Болт с внутренним шестигранником | 1 |
| 06 | 4460546 | Седло винта | 1 |
| 07 | J460612 | Винт с шайбой | 2 |
| 08 | 7055429 замена: YA40001919 | Кронштейн | 1 |
| 09 | 8106025 | Кронштейн | 1 |
| 10 | J260616 | Болт с шайбой | 6 |
| 10A | J900616 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 12 | 4614375 | Короб выключатель | 1 |
| 13 | 7055433 | Короб выключатель | 1 |
| 14 | 4688296 | Кронштейн | 1 |
| 15 | J650406 | Винт | 4 |
| 16 | J450508 | Винт с шайбой | 3 |
| 18 | 4693150 | Жгут проводов | 1 |
| 20 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
