Корпус трубопроводы (3) — HITACHI RX3300-3

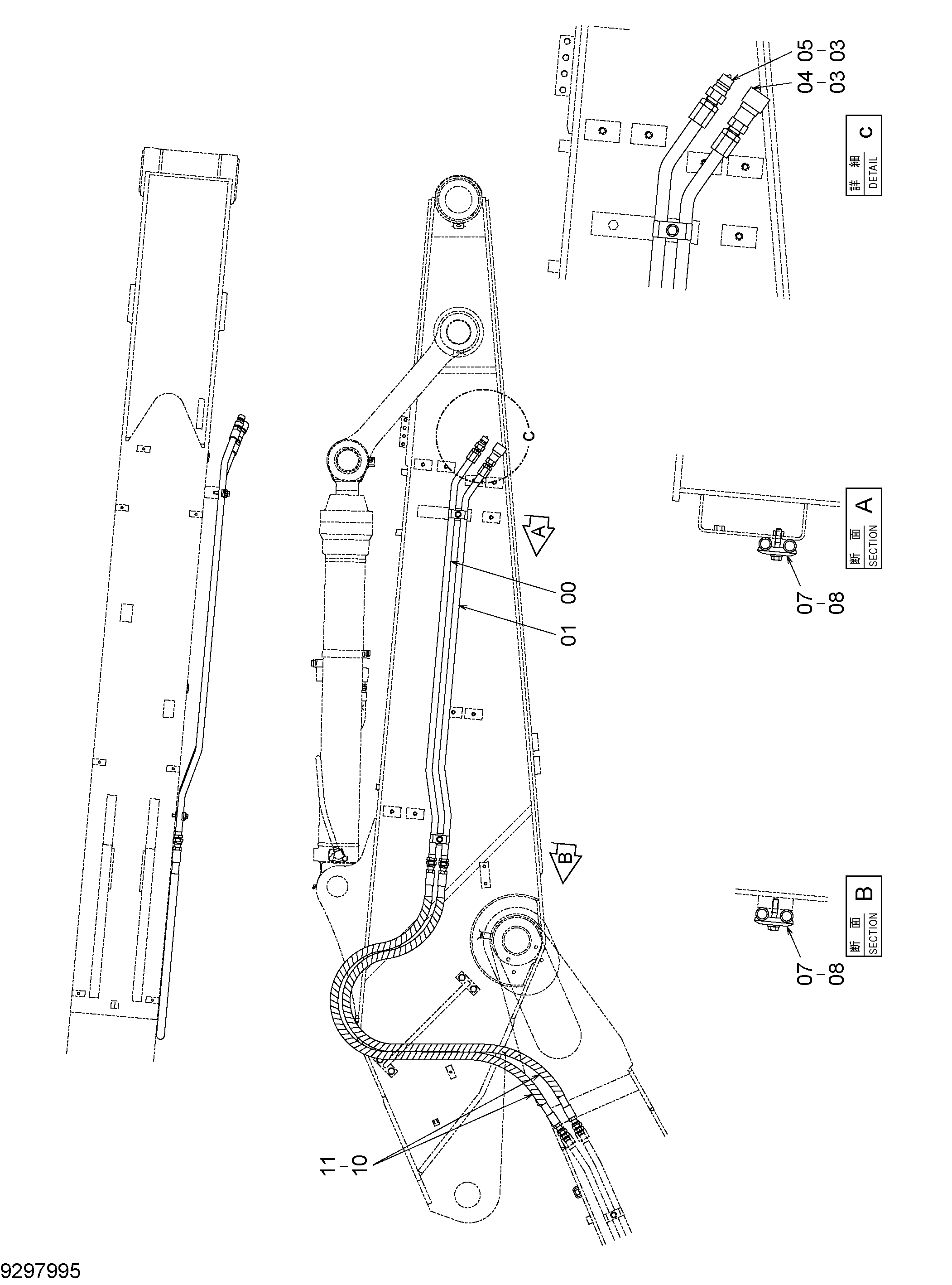

Заводская схема «Корпус трубопроводы (3)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758182 | Трубка | 1 |
| 01 | 9758183 | Трубка | 1 |
| 03 | 4208243 | Адаптер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4440615 | Самоуплотняющееся соединение | 1 |
| 04A | 4322957 | Колпачок | 1 |
| 05 | 4440616 | Самоуплотняющееся соединение | 1 |
| 05A | 4322957 | Колпачок | 1 |
| 07 | 4189859 | Хомут трубки | 2 |
| 08 | J271260 | Болт с шайбой | 2 |
| 08A | J901260 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 9259964 | Шланг в сборе | 2 |
| 10A | 4205313 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 4 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
