Трубопроводы системы смазки (1) — HITACHI RX3300-3

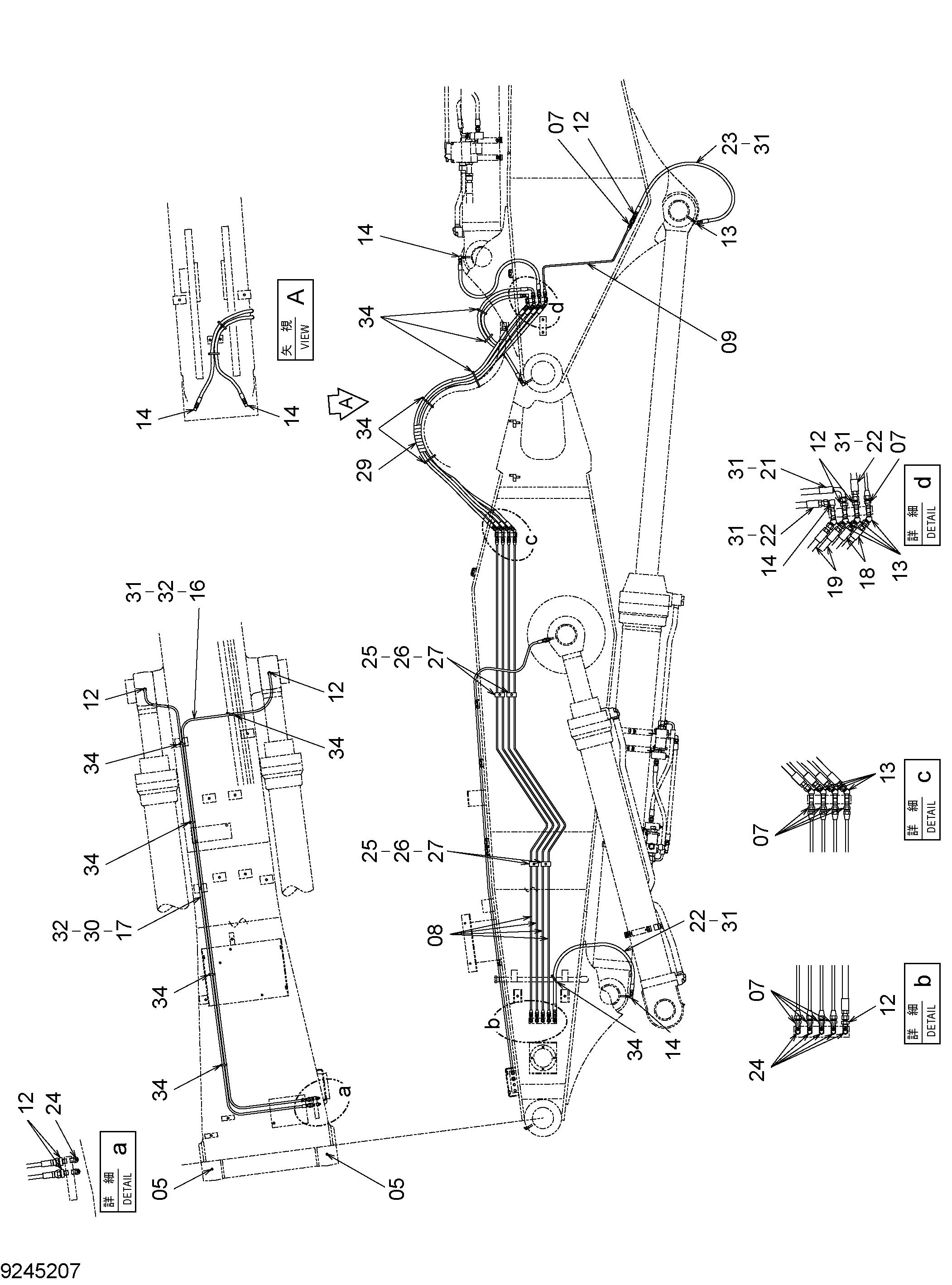

Заводская схема «Трубопроводы системы смазки (1)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | J75581 | Пресс-маслёнка | 2 |
| 07 | 4130169 | Штуцер трубки | 10 |
| 08 | 3103601 | Трубка | 4 |
| 09 | 3103602 | Трубка | 1 |
| 12 | 4154651 | Адаптер | 8 |
| 13 | 4154655 | Угловой штуцер | 9 |
| 14 | 4154656 | Угловой штуцер | 5 |
| 16 | 4628362 | Шланг | 1 |
| 17 | 4605051 | Шланг | 1 |
| 18 | 4412689 | Шланг | 2 |
| 19 | 4342285 | Шланг | 2 |
| 21 | 4367338 | Шланг | 1 |
| 22 | 4353736 | Шланг | 3 |
| 23 | 4605044 | Шланг | 1 |
| 24 | 4148896 | Пресс-маслёнка | 7 |
| 25 | J271030 | Болт с шайбой | 4 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 9736422 | Хомут | 4 |
| 27 | 4269657 | Резиновая прокладка | 4 |
| 29 | 4327294 | Защитный кожух | 3 |
| 30 | 4628608 | Защитный кожух | 1 |
| 31 | 4628607 | Защитный кожух | 6 |
| 32 | 4628606 | Защитный кожух | 2 |
| 34 | 4055312 | Ленточный зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
