Шланг защита от разрыва клапан трубопроводы (фирст рукоять) — HITACHI RX3300-3

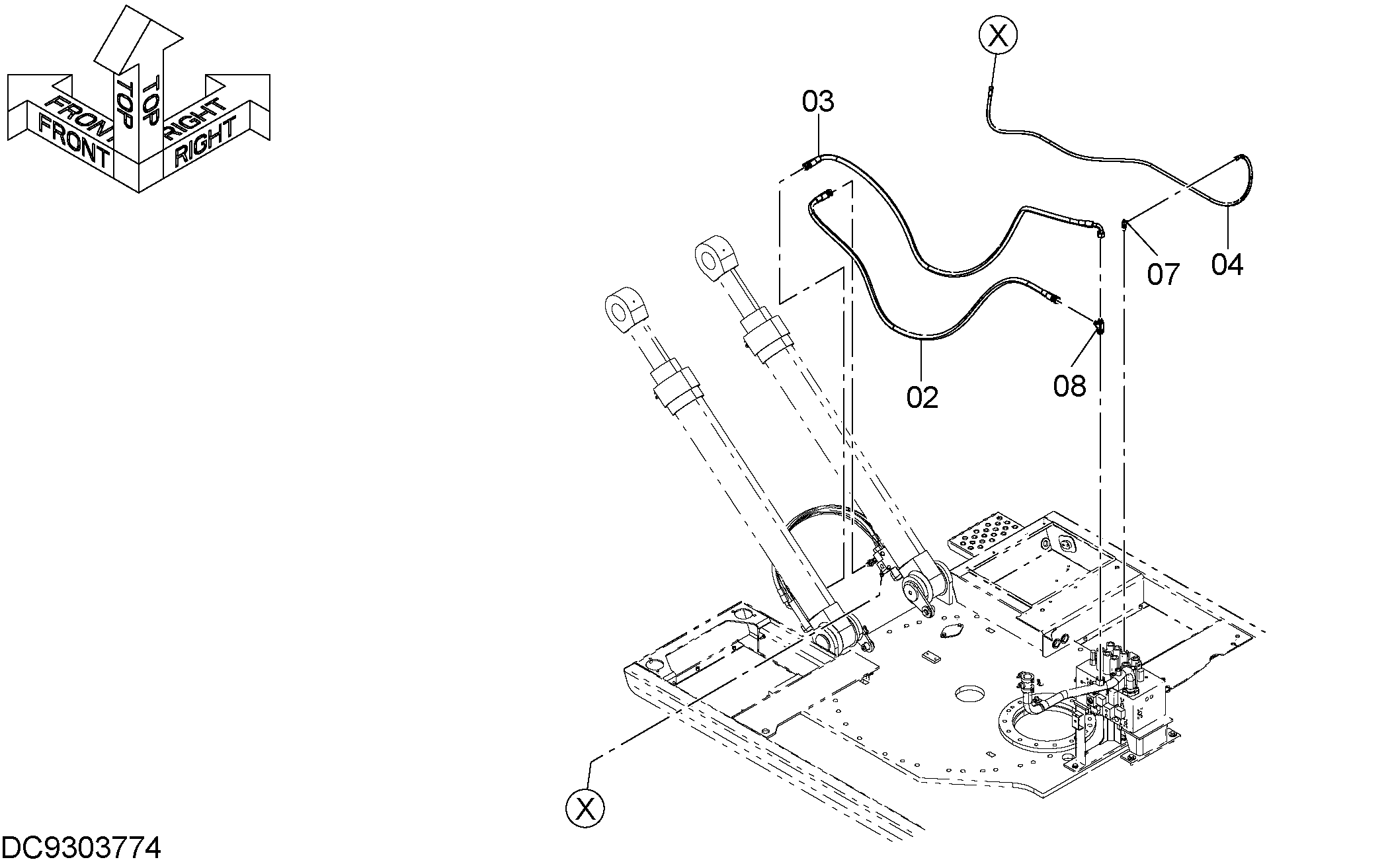

Заводская схема «Шланг защита от разрыва клапан трубопроводы (фирст рукоять)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9296709 | Шланг в сборе | 1 |
| 02A | 4692379 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 10 |
| 03 | 9296712 | Шланг в сборе | 1 |
| 03A | 4692375 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 10 |
| 04 | 9296730 | Шланг в сборе | 1 |
| 04A | 4692405 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 8 |
| 07 | 4208910 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4317618 | Тройник | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
