Основные гидролинии (1) — HITACHI RX3300-3

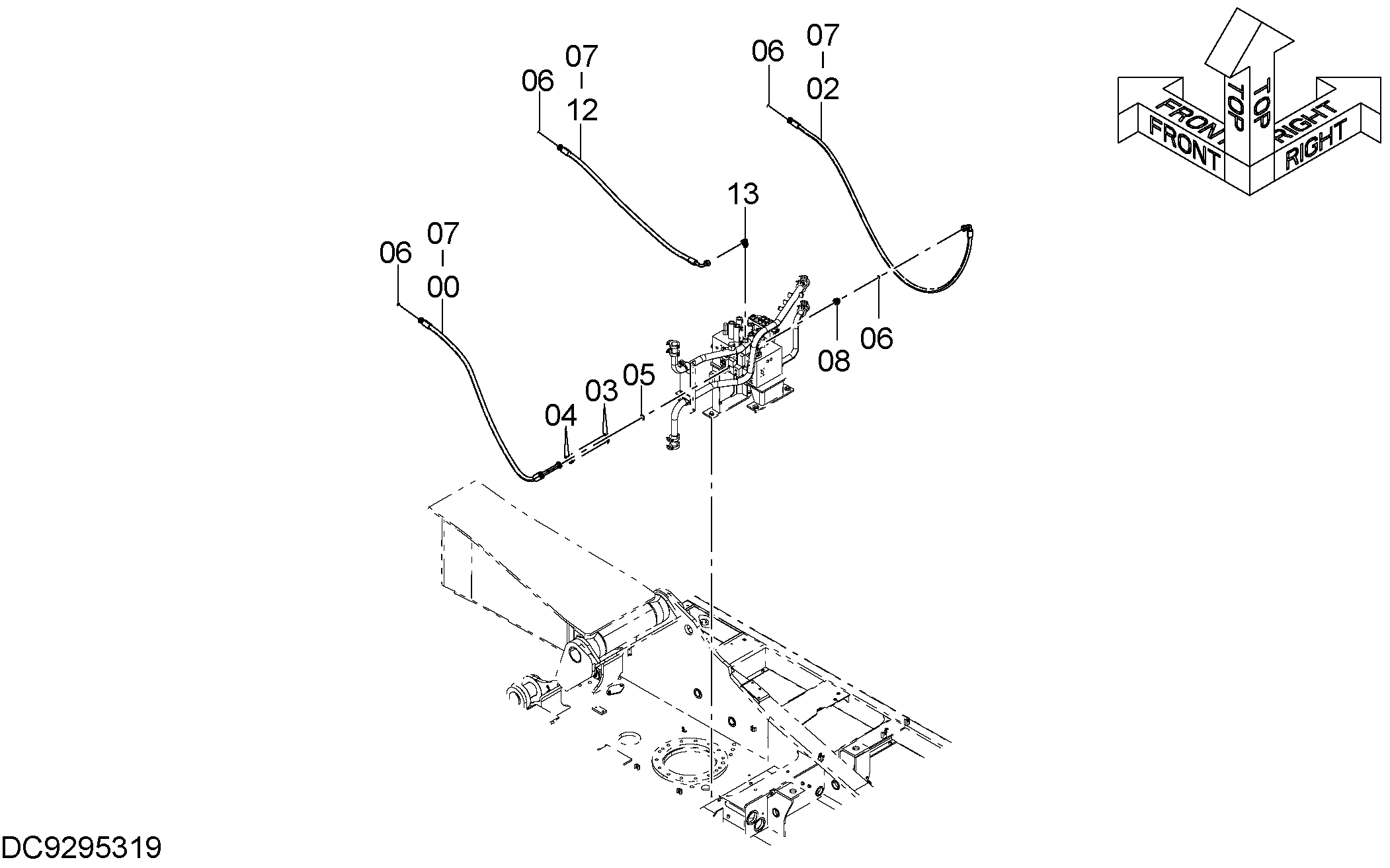

Заводская схема «Основные гидролинии (1)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4690437 | Шланг | 1 |
| 02 | 4393670 | Шланг | 1 |
| 03 | 962453 | Разъёмный фланец | 2 |
| 04 | J781030 | Болт с внутренним шестигранником | 4 |
| 05 | 966993 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 4 |
| 07 | 4327294 | Защитный кожух | 12 |
| 08 | A853186 | Адаптер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4629656 | Шланг | 1 |
| 13 | A853366 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
