Пилотные гидролинии (корпус) — HITACHI RX3300-3

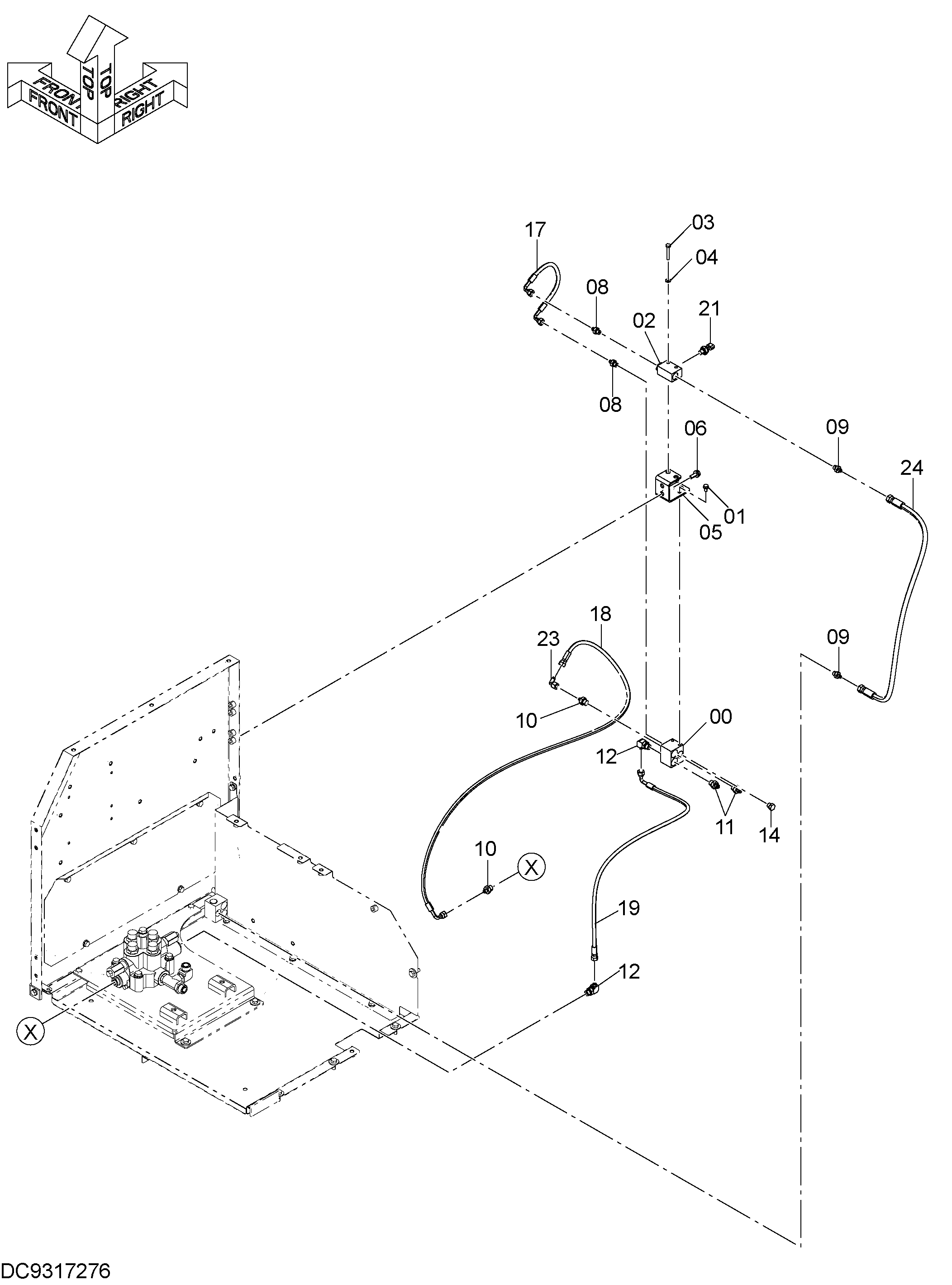

Заводская схема «Пилотные гидролинии (корпус)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4203447 | Челночный клапан | 1 |
| 03 | J900850 | Болт | 2 |
| 04 | A590108 | Плоская шайба | 2 |
| 05 | 8102803 | Кронштейн | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | A852122 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852123 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852132 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852332 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A885002 | Пробка | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4650567 | Шланг | 1 |
| 18 | 4666928 | Шланг | 1 |
| 19 | 4666926 | Шланг | 1 |
| 21 | 4436535 | Датчик давления | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4346096 | Унион S | 1 |
| 24 | 4269842 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
