Лебёдка трубопроводы — HITACHI RX3300-3

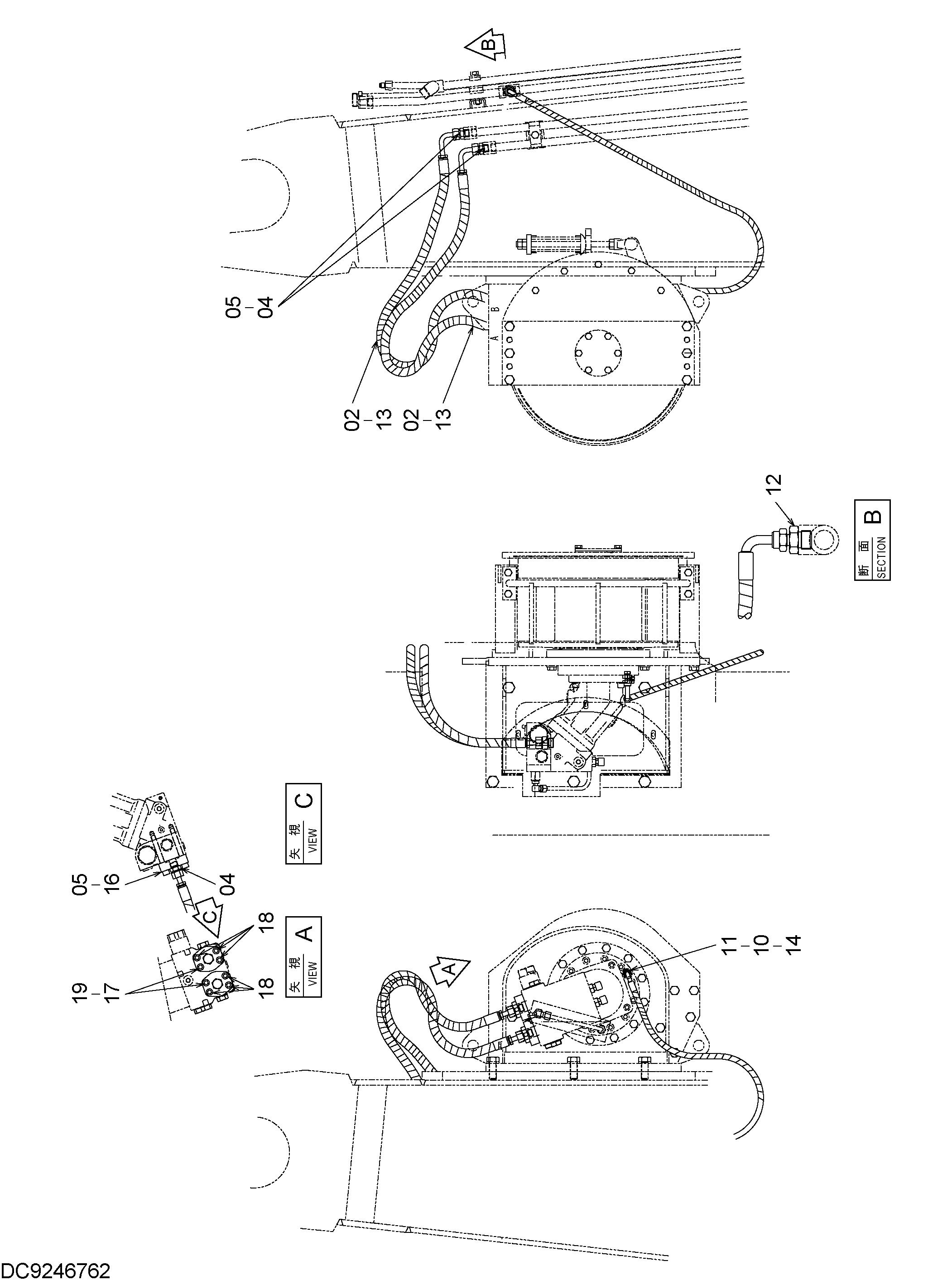

Заводская схема «Лебёдка трубопроводы» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4468285 | Шланг | 2 |
| 04 | A853144 | Адаптер | 4 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4138938 | Уплотнительное кольцо | 4 |
| 10 | 4320253 | Шланг | 1 |
| 11 | A852133 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852143 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4327294 | Защитный кожух | 4 |
| 14 | 4327293 | Защитный кожух | 2 |
| 16 | 4630635 | Блок порт | 2 |
| 17 | M341236 | Болт с внутренним шестигранником | 2 |
| 18 | 4086072 | Болт с внутренним шестигранником | 6 |
| 19 | 966993 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
