Пилотные гидролинии (1) — HITACHI RX3300-3

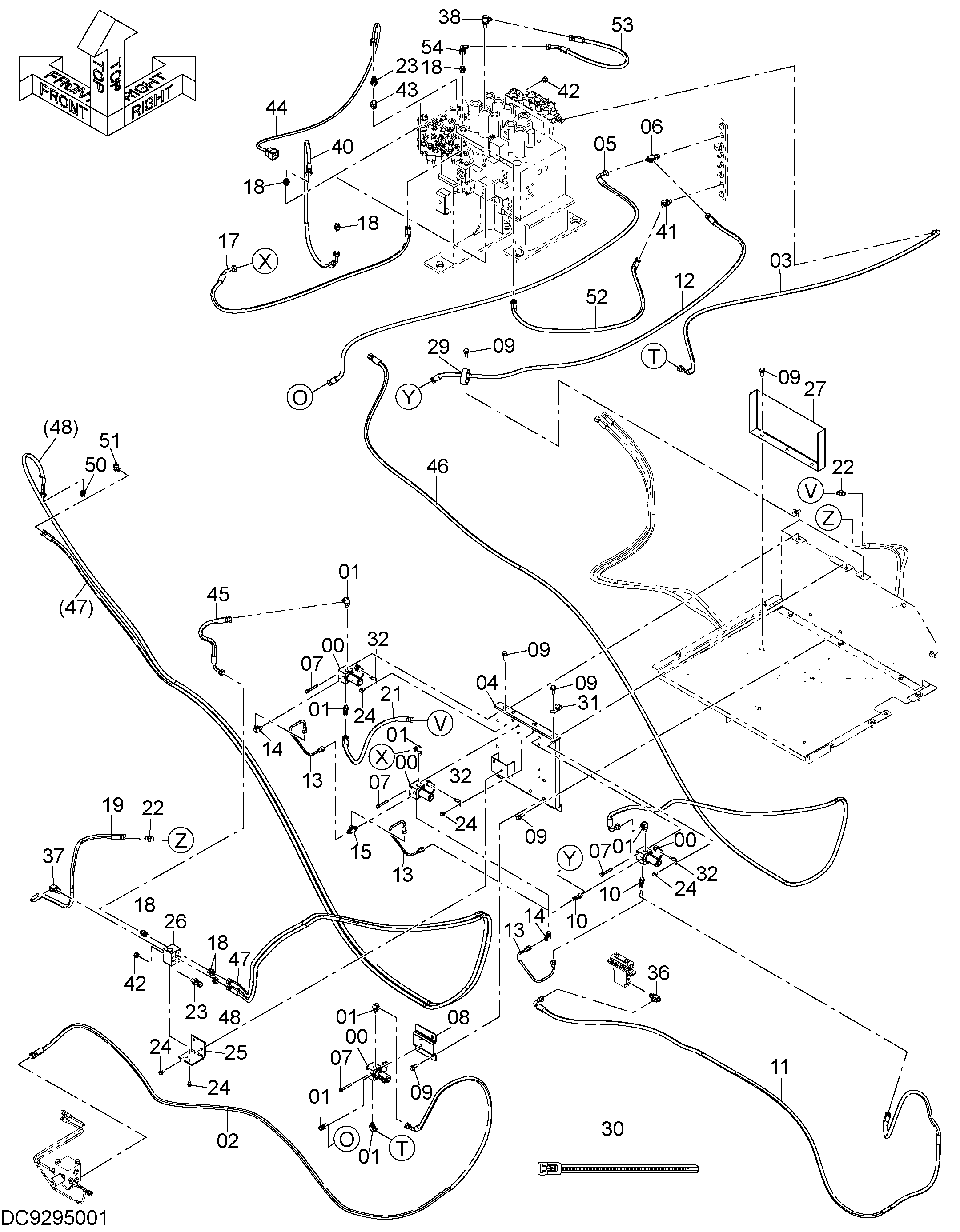

Заводская схема «Пилотные гидролинии (1)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261289 | Электромагнитный клапан | 4 |
| 01 | A852323 | Угловой штуцер | 7 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4652254 | Шланг | 1 |
| 03 | 4675013 | Шланг | 1 |
| 04 | 7049580 | Кронштейн | 1 |
| 05 | 4649214 | Шланг | 1 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | J260860 | Болт с шайбой | 8 |
| 07A | J900860 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 9769862 | Кронштейн | 1 |
| 09 | J271030 | Болт с шайбой | 13 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4479162 | Тройник | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4616733 | Шланг | 1 |
| 12 | 4681784 | Шланг | 1 |
| 13 | 3104881 | Трубка | 3 |
| 14 | 4293950 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4344050 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4672229 | Шланг | 1 |
| 18 | A852133 | Адаптер | 6 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4638792 | Шланг | 1 |
| 21 | 4659381 | Шланг | 1 |
| 22 | 4231653 | Адаптер | 2 |
| 23 | 4436535 | Датчик давления | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | J260816 | Болт с шайбой | 7 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | 4679511 | Кронштейн | 1 |
| 26 | 4330230 | Челночный клапан | 1 |
| 27 | 4645331 | Крышка | 1 |
| 29 | 4193816 | Зажим | 1 |
| 30 | 4055312 | Ленточный зажим | 10 |
| 31 | 4190275 | Зажим | 3 |
| 32 | 4257159 | Кронштейн | 3 |
| 36 | A852423 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852333 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4208913 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4654406 | Шланг | 1 |
| 41 | A852233 | Угловой штуцер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | A885002 | Пробка | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4263446 | Переходник S | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4669862 | Жгут проводов | 1 |
| 45 | 4229857 | Шланг | 1 |
| 46 | 4618387 | Шланг | 1 |
| 47 | 4343806 | Шланг | 1 |
| 48 | 4464917 | Резиновый шланг | 1 |
| 50 | A852123 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | A852223 | Угловой штуцер | 1 |
| 52 | 4489835 | Шланг | 1 |
| 53 | 4293936 | Шланг | 1 |
| 54 | 4239976 | Унион S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
