Крюк — HITACHI RX3300-3

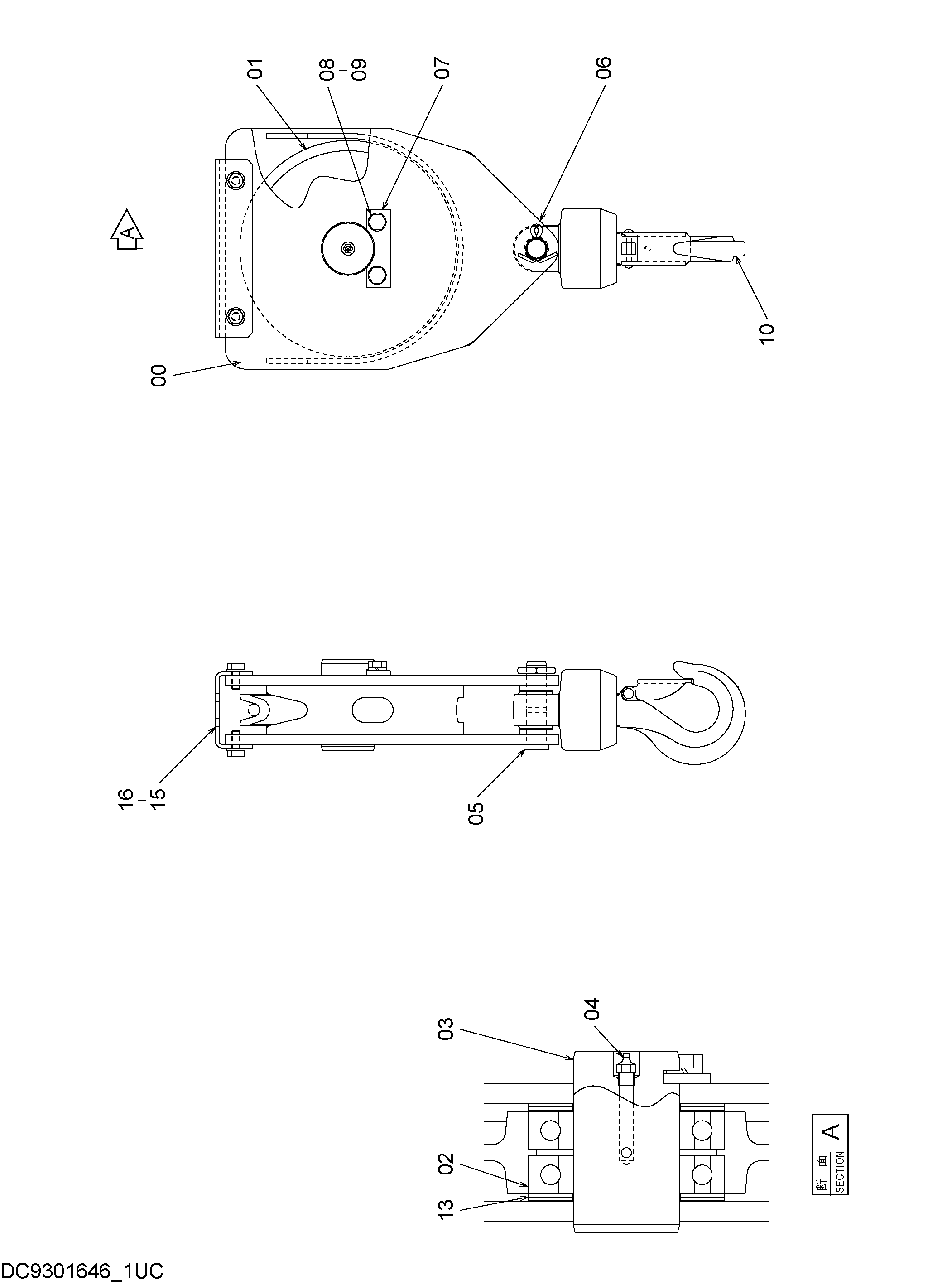

Заводская схема «Крюк» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8115557 | Кронштейн | 1 |
| 01 | 4001598 | Канатный блок | 1 |
| 02 | 942491 | Шариковый подшипник | 2 |
| 03 | 4628355 | Палец | 1 |
| 04 | J75481 | Пресс-маслёнка | 1 |
| 05 | 4691525 | Палец | 1 |
| 06 | A768063 | Шплинт | 1 |
| 07 | X4246 | Стопорная пластина | 1 |
| 08 | J901220 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 10 | 4658311 | Крюк | 1 |
| 13 | 4370472 | Упорная пластина 2.0mm | 4 |
| 15 | 4714534 | Крышка | 1 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
