Фирст гидроцилиндр рукояти (правый) — HITACHI RX3300-3

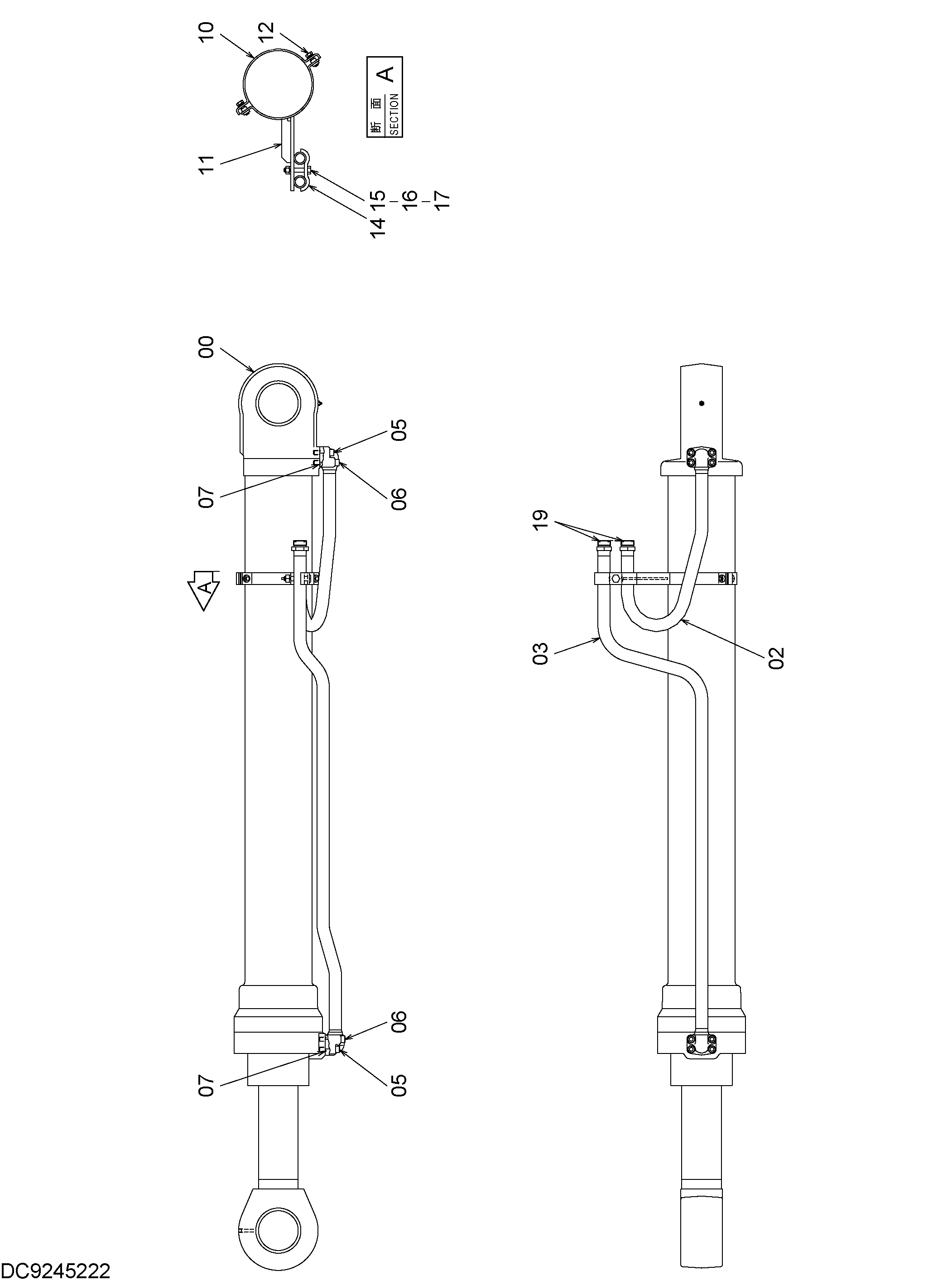

Заводская схема «Фирст гидроцилиндр рукояти (правый)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4627443 | Гидроцилиндр | 1 |
| 02 | 8098402 | Трубка | 1 |
| 03 | 8098400 | Трубка | 1 |
| 05 | M341245 | Болт с внутренним шестигранником | 4 |
| 06 | M341260 | Болт с внутренним шестигранником | 4 |
| 07 | A811035 | Уплотнительное кольцо | 2 |
| 10 | 3059948 | Хомут | 1 |
| 11 | 8098399 | Хомут | 1 |
| 12 | J271035 | Болт с шайбой | 2 |
| 12A | J901035 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4229234 | Хомут трубки | 1 |
| 15 | J901265 | Болт | 1 |
| 16 | J950012 | Гайка | 1 |
| 17 | A590912 | Пружинная шайба | 1 |
| 19 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
