Фирст гидроцилиндр рукояти (кран)(левый) — HITACHI RX3300-3

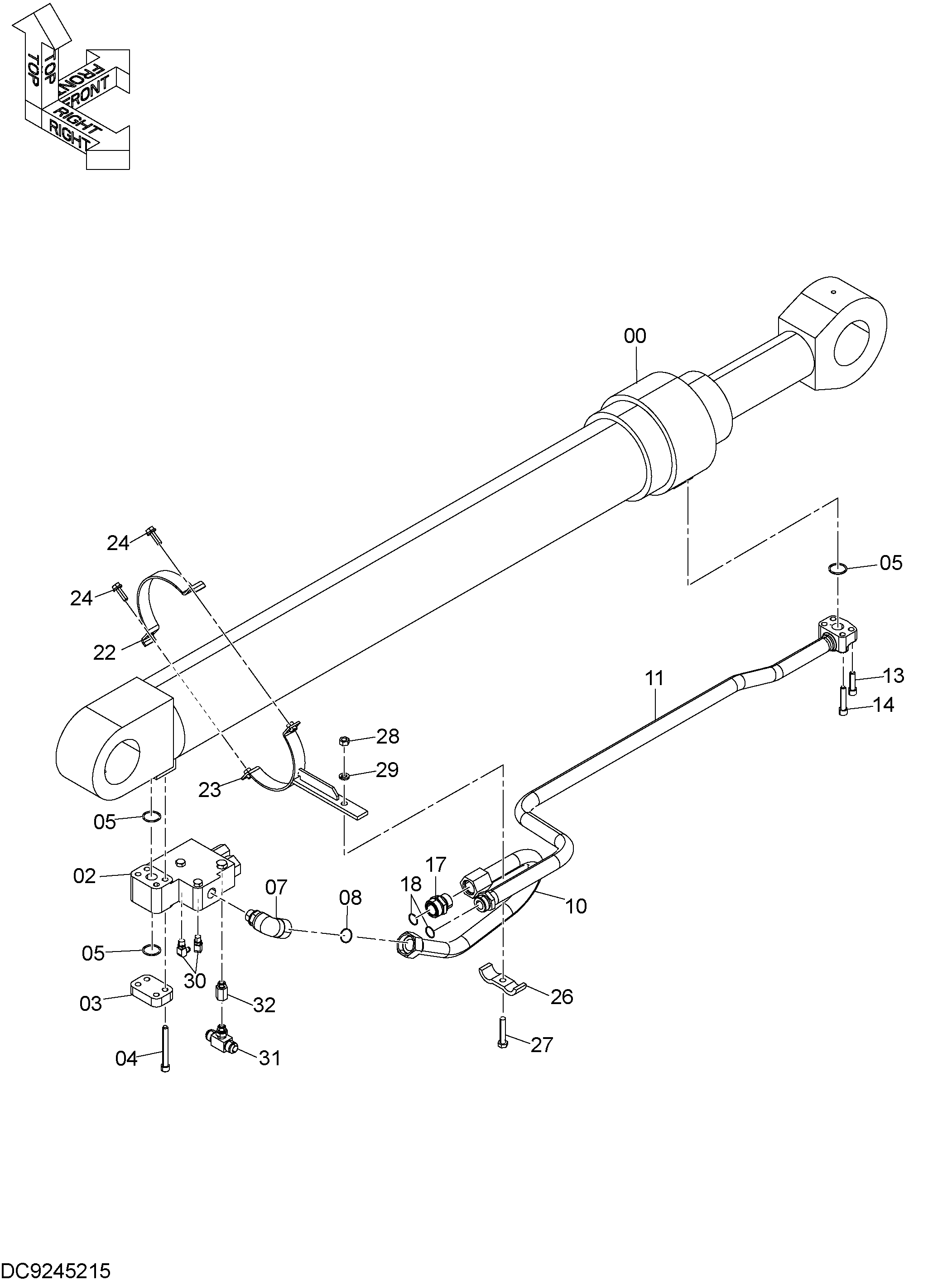

Заводская схема «Фирст гидроцилиндр рукояти (кран)(левый)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4627443 | Гидроцилиндр | 1 |
| 02 | 4398513 | Удерживающий клапан | 1 |
| 03 | 3039864 | Крышка | 1 |
| 04 | 4086072 | Болт с внутренним шестигранником | 4 |
| 05 | A811035 | Уплотнительное кольцо | 3 |
| 07 | 4222074 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4187329 | Уплотнительное кольцо | 1 |
| 10 | 8084241 | Трубка | 1 |
| 11 | 8098398 | Трубка | 1 |
| 13 | M341245 | Болт с внутренним шестигранником | 2 |
| 14 | M341260 | Болт с внутренним шестигранником | 2 |
| 17 | 4189535 | Адаптер | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4187328 | Уплотнительное кольцо | 2 |
| 22 | 3059948 | Хомут | 1 |
| 23 | 8098399 | Хомут | 1 |
| 24 | J271035 | Болт с шайбой | 2 |
| 24A | J901035 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4229234 | Хомут трубки | 1 |
| 27 | J901265 | Болт | 1 |
| 28 | J950012 | Гайка | 1 |
| 29 | A590912 | Пружинная шайба | 1 |
| 30 | A852322 | Угловой штуцер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4221272 | Тройник | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4214603 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
