Угол индикатор (передний) — HITACHI RX3300-3

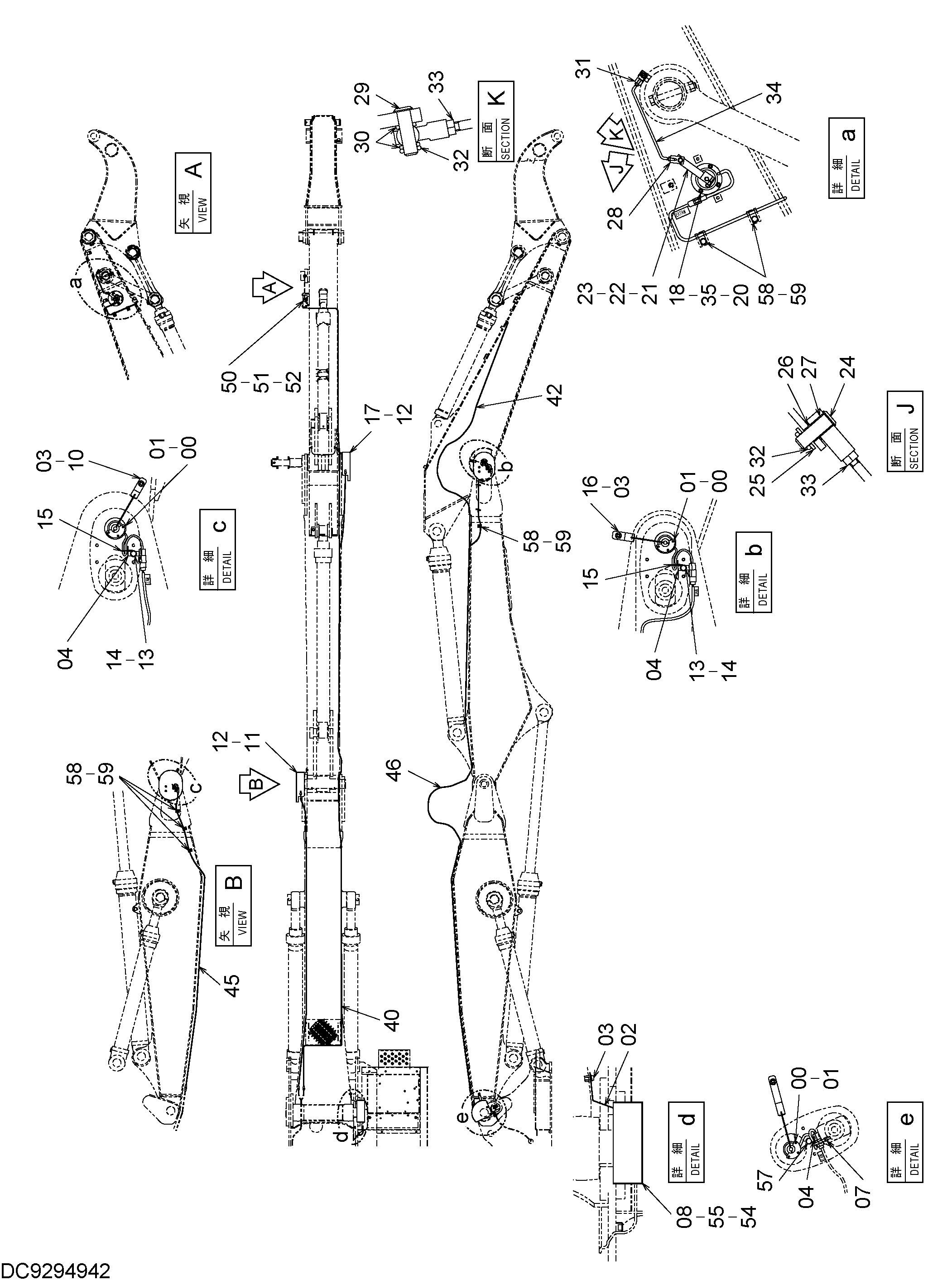

Заводская схема «Угол индикатор (передний)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4431966 | Датчик угла | 3 |
| 01 | J780625 | Болт с внутренним шестигранником | 9 |
| 02 | 8114713 | Рычаг | 1 |
| 03 | J271020 | Болт с шайбой | 3 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4355515 | Кронштейн | 3 |
| 07 | 4121859 | Ленточный зажим | 1 |
| 08 | 8114710 | Крышка | 1 |
| 10 | 8114714 | Рычаг | 1 |
| 11 | 8114711 | Крышка | 1 |
| 12 | J271065 | Болт с шайбой | 8 |
| 12A | J901065 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4381930 | Кронштейн | 2 |
| 14 | J271016 | Болт с шайбой | 2 |
| 14A | J901016 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4163044 | Ленточный зажим | 2 |
| 16 | 8114715 | Рычаг | 1 |
| 17 | 8114712 | Крышка | 1 |
| 18 | 4476333 | Датчик угла | 1 |
| 20 | A590908 | Пружинная шайба | 4 |
| 21 | 9754828 | Рычаг | 1 |
| 22 | M340830 | Болт с внутренним шестигранником | 1 |
| 23 | J251008 | Пружинная шайба | 1 |
| 24 | 4436014 | Палец | 1 |
| 25 | A590112 | Плоская шайба | 1 |
| 26 | 4436408 | Втулка | 1 |
| 27 | 4436418 | Втулка | 1 |
| 28 | 4436013 | Концевой шток | 1 |
| 29 | 4437154 | Палец | 1 |
| 30 | 4436428 | Проставка | 2 |
| 31 | 4436419 | Концевой шток | 1 |
| 32 | A764025 | Шплинт | 2 |
| 33 | J950008 | Гайка | 2 |
| 34 | 4419008 | Рычаг | 1 |
| 35 | J780835 | Болт с внутренним шестигранником | 4 |
| 40 | 4628359 | Жгут проводов | 1 |
| 42 | 4628361 | Жгут проводов | 1 |
| 45 | 4697996 | Жгут проводов | 1 |
| 46 | 4697962 | Жгут проводов | 1 |
| 50 | 8118180 | Крышка | 1 |
| 51 | J901002 | Болт | 2 |
| 52 | A590110 | Плоская шайба | 2 |
| 54 | A590910 | Пружинная шайба | 2 |
| 55 | J781040 | Болт с внутренним шестигранником | 2 |
| 57 | J271020 | Болт с шайбой | 1 |
| 57A | J901020 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | 4190261 | Зажим | 6 |
| 59 | J271025 | Болт с шайбой | 6 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
