Основные гидролинии (корпус) — HITACHI RX3300-3

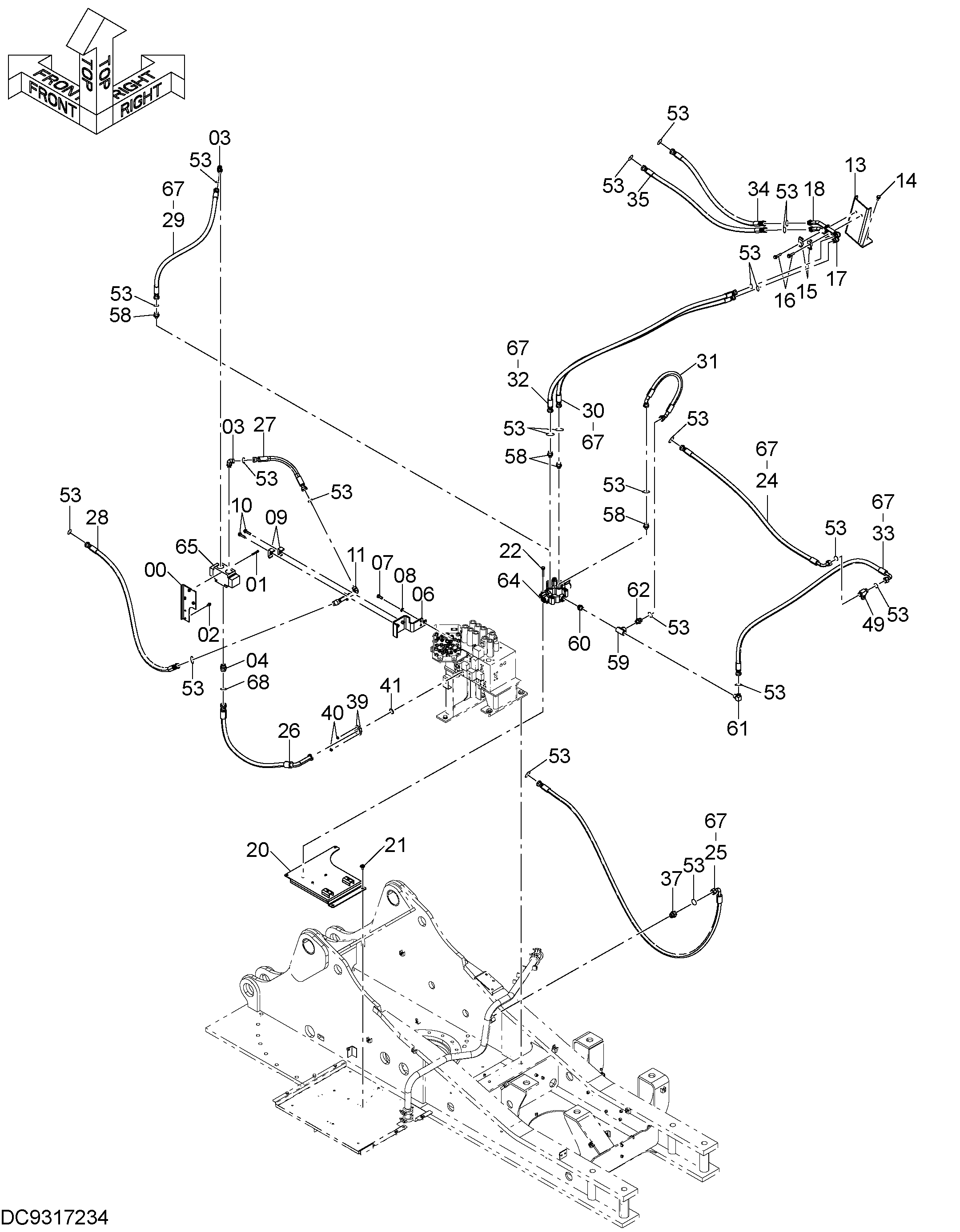

Заводская схема «Основные гидролинии (корпус)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100066 | Кронштейн | 1 |
| 01 | J780860 | Болт с внутренним шестигранником | 3 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | A853366 | Угловой штуцер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853188 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 8108240 | Кронштейн | 1 |
| 07 | J901440 | Болт | 2 |
| 08 | A590114 | Плоская шайба | 2 |
| 09 | 4190126 | Хомут трубки | 2 |
| 10 | J271260 | Болт с шайбой | 2 |
| 10A | J901260 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 9772757 | Трубка | 1 |
| 13 | 7059325 | Кронштейн | 1 |
| 14 | J271235 | Болт с шайбой | 3 |
| 14A | J901235 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4189859 | Хомут трубки | 2 |
| 16 | J271260 | Болт с шайбой | 2 |
| 16A | J901260 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 9772758 | Трубка | 1 |
| 18 | 9772759 | Трубка | 1 |
| 20 | 7052352 | Крышка | 1 |
| 21 | J281030 | Болт с шайбой | 2 |
| 21A | J901030 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 22 | J271280 | Болт с шайбой | 3 |
| 22A | J901280 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4629656 | Шланг | 1 |
| 25 | 4393670 | Шланг | 1 |
| 26 | 9249295 | Шланг в сборе | 1 |
| 26A | 4634190 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 3 |
| 27 | 4286263 | Шланг | 1 |
| 28 | 9175391 | Шланг в сборе | 1 |
| 28A | 4286269 | Шланг | 1 |
| 28B | 4327294 | Защитный кожух | 4 |
| 29 | 4649408 | Шланг | 1 |
| 30 | 4286274 | Шланг | 1 |
| 31 | 4717330 | Шланг | 1 |
| 32 | 4286276 | Шланг | 1 |
| 33 | 4368092 | Шланг | 1 |
| 34 | 9177940 | Шланг в сборе | 1 |
| 34A | 4250060 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 3 |
| 35 | 9249297 | Шланг в сборе | 1 |
| 35A | 4327294 | Защитный кожух | 2 |
| 35B | 4265833 | Шланг | 1 |
| 37 | A853186 | Адаптер | 1 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
| 39 | 962453 | Разъёмный фланец | 2 |
| 40 | J781030 | Болт с внутренним шестигранником | 4 |
| 41 | Z966993 | Уплотнительное кольцо | 1 |
| 49 | A853566 | Тройник | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 53 | 4187308 | Уплотнительное кольцо | 22 |
| 58 | 4205467 | Адаптер | 4 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 94-0663 | Тройник | 1 |
| 59A | 4506418 | Уплотнительное кольцо | 1 |
| 60 | 4227062 | Адаптер | 1 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 4272267 | Угловой штуцер | 1 |
| 62 | 4208967 | Адаптер | 1 |
| 64 | 4429303 | Гидрораспределитель | 1 |
| 65 | 4451363 | Клапан дивидер | 1 |
| 67 | 4446406 | Защитный кожух | 23 |
| 68 | 4187328 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
