Фирст рукоять трубопроводы (1-2) — HITACHI RX3300-3

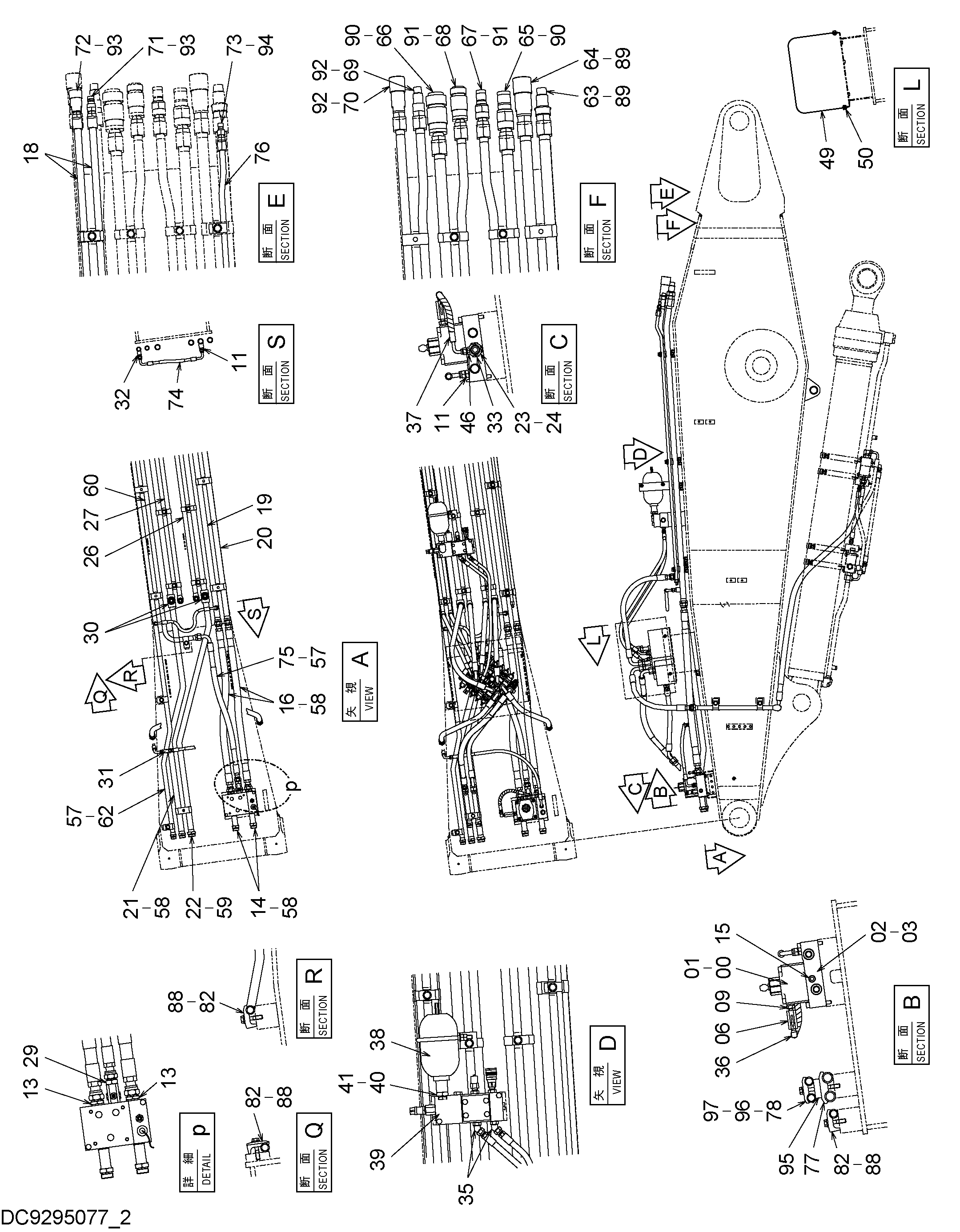

Заводская схема «Фирст рукоять трубопроводы (1-2)» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4219157 | Клапан | 1 |
| 01 | M341080 | Болт с внутренним шестигранником | 4 |
| 02 | 2033229 | Коллектор | 1 |
| 03 | M341071 | Болт с внутренним шестигранником | 2 |
| 06 | 4128516 | Обратный клапан | 1 |
| 09 | 4262530 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4239185 | Тхроттле | 2 |
| 13 | 4189601 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4198411 | Адаптер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 94-2013 | Пробка | 1 |
| 16 | 9259967 | Шланг в сборе | 2 |
| 16A | 4286814 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 4 |
| 18 | 8115046 | Трубка | 2 |
| 19 | 8114993 | Трубка | 1 |
| 20 | 8114996 | Трубка | 1 |
| 21 | 8115038 | Трубка | 1 |
| 22 | 8115036 | Трубка | 1 |
| 23 | 4605592 | Адаптер | 1 |
| 24 | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 8115002 | Трубка | 1 |
| 27 | 8115003 | Трубка | 1 |
| 29 | A853166 | Адаптер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4189619 | Адаптер | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4208473 | Тройник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4200467 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 9134110 | Пробка | 4 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4190244 | Угловой штуцер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4154656 | Угловой штуцер | 1 |
| 37 | 9259951 | Шланг в сборе | 1 |
| 37A | 4610645 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 1 |
| 38 | 4206667 | Гидроаккумулятор | 1 |
| 39 | 94-0633 | Угловой штуцер | 1 |
| 40 | 4331875 | Адаптер | 1 |
| 41 | 4509181 | Уплотнительное кольцо | 1 |
| 46 | A852122 | Адаптер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 3059664 | Крышка | 1 |
| 50 | J271020 | Болт с шайбой | 4 |
| 50A | J901020 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 57 | 4187308 | Уплотнительное кольцо | 3 |
| 58 | 4187328 | Уплотнительное кольцо | 7 |
| 59 | 4187329 | Уплотнительное кольцо | 1 |
| 60 | 8115040 | Трубка | 1 |
| 62 | 8114989 | Трубка | 1 |
| 63 | 4455883 | Самоуплотняющееся соединение | 1 |
| 64 | 4455882 | Самоуплотняющееся соединение | 1 |
| 65 | 4251231 | Самоуплотняющееся соединение | 1 |
| 66 | 4251230 | Самоуплотняющееся соединение | 1 |
| 67 | 4251233 | Самоуплотняющееся соединение | 1 |
| 68 | 4251232 | Самоуплотняющееся соединение | 1 |
| 69 | 4455881 | Самоуплотняющееся соединение | 1 |
| 70 | 4455880 | Самоуплотняющееся соединение | 1 |
| 71 | 4033129 | Самоуплотняющееся соединение | 1 |
| 71A | 4048090 | Пылезащитный колпачок | 1 |
| 72 | 4033130 | Самоуплотняющееся соединение | 1 |
| 72A | 4048091 | Пылезащитный колпачок | 1 |
| 73 | 4251237 | Самоуплотняющееся соединение | 1 |
| 74 | 9259971 | Шланг в сборе | 1 |
| 74A | 4483358 | Шланг | 1 |
| 74B | 4327293 | Защитный кожух | 1 |
| 75 | 9259994 | Шланг в сборе | 1 |
| 75A | 4260128 | Шланг | 1 |
| 75B | 4327294 | Защитный кожух | 1 |
| 76 | 8116127 | Трубка | 1 |
| 77 | 4189860 | Хомут трубки | 1 |
| 78 | 4189859 | Хомут трубки | 1 |
| 82 | 4190126 | Хомут трубки | 3 |
| 88 | J271260 | Болт с шайбой | 3 |
| 88A | J901260 | Болт | 1 |
| 88B | J222012 | Шайба | 1 |
| 89 | 4371289 | Адаптер | 2 |
| 89A | 4506429 | Уплотнительное кольцо | 2 |
| 90 | 4184837 | Адаптер | 2 |
| 90A | 4506429 | Уплотнительное кольцо | 1 |
| 91 | 4208243 | Адаптер | 2 |
| 91A | 4506424 | Уплотнительное кольцо | 1 |
| 92 | 4224932 | Адаптер | 2 |
| 92A | 4506424 | Уплотнительное кольцо | 2 |
| 93 | 4234652 | Адаптер | 2 |
| 93A | 4506418 | Уплотнительное кольцо | 1 |
| 94 | 4229648 | Адаптер | 1 |
| 94A | 4509180 | Уплотнительное кольцо | 1 |
| 95 | 4304294 | Пластина | 1 |
| 96 | J901204 | Болт | 1 |
| 97 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
