Удлинитель гидроцилиндр рукояти — HITACHI RX3300-3

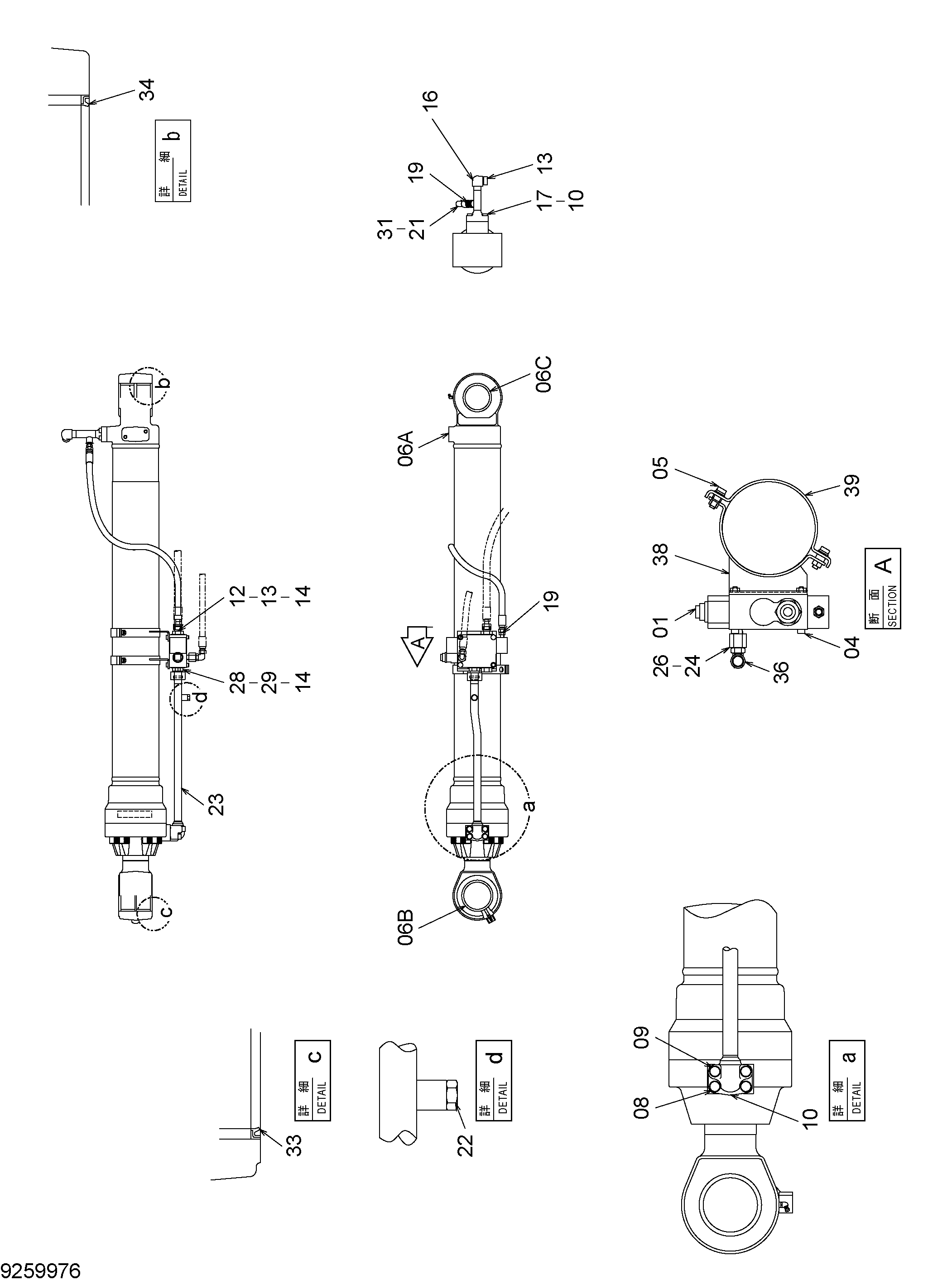

Заводская схема «Удлинитель гидроцилиндр рукояти» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4291822 | Клапан | 1 |
| 04 | M340880 | Болт с внутренним шестигранником | 2 |
| 05 | J271035 | Болт с шайбой | 4 |
| 05A | J901035 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 9232712 | Гидроцилиндр ковша | 1 |
| 06A | 4611475 | Гидроцилиндр ковша | 1 |
| 06B | 4358100 | Втулка | 2 |
| 06C | 4381857 | Втулка | 2 |
| 08 | M341245 | Болт с внутренним шестигранником | 2 |
| 09 | M341260 | Болт с внутренним шестигранником | 2 |
| 10 | A811035 | Уплотнительное кольцо | 2 |
| 12 | 4235616 | Адаптер | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | A811030 | Уплотнительное кольцо | 2 |
| 16 | 8090194 | Трубка | 1 |
| 17 | M341240 | Болт с внутренним шестигранником | 4 |
| 19 | 4215648 | Адаптер | 2 |
| 21 | 4376033 | Шланг | 1 |
| 22 | 4093624 | Пробка | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 8083573 | Трубка | 1 |
| 24 | 4292824 | Адаптер | 1 |
| 26 | 4138938 | Уплотнительное кольцо | 1 |
| 28 | 4292825 | Адаптер | 1 |
| 29 | 4187328 | Уплотнительное кольцо | 1 |
| 31 | 4327293 | Защитный кожух | 2 |
| 33 | 4074008 | Пылезащитное уплотнение | 2 |
| 34 | 4067901 | Пылезащитное уплотнение | 2 |
| 36 | A852333 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 9772708 | Хомут | 2 |
| 39 | 9772705 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
