Третий рукоять трубопроводы — HITACHI RX3300-3

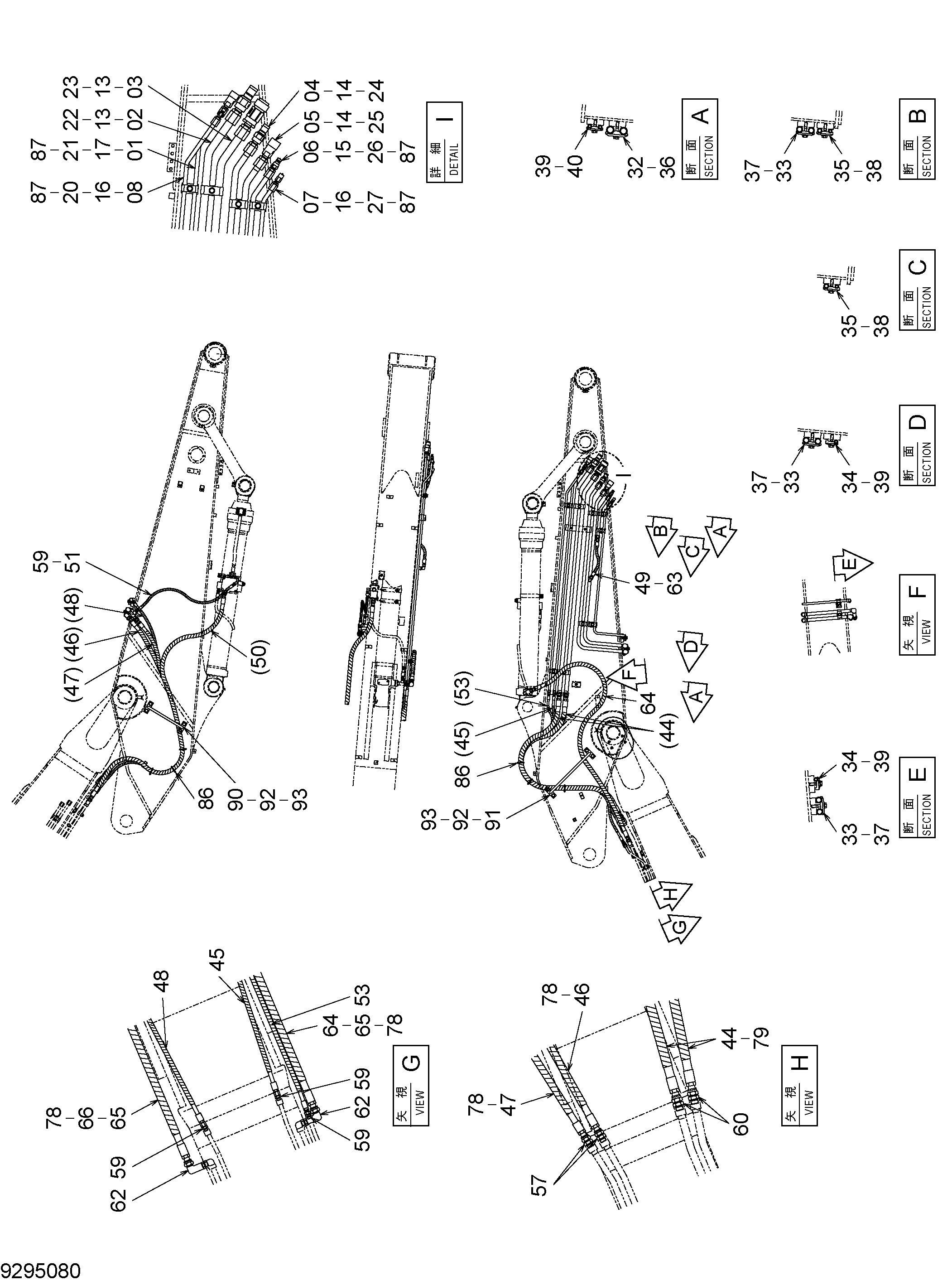

Заводская схема «Третий рукоять трубопроводы» для HITACHI RX3300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9760581 | Трубка | 1 |
| 02 | 9760582 | Трубка | 1 |
| 03 | 9760583 | Трубка | 1 |
| 04 | 9765743 | Трубка | 1 |
| 05 | 8114991 | Трубка | 1 |
| 06 | 9770006 | Трубка | 1 |
| 07 | 8114997 | Трубка | 1 |
| 08 | 8116181 | Трубка | 1 |
| 13 | 4184837 | Адаптер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4208243 | Адаптер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4234652 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4229648 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4371030 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4251237 | Самоуплотняющееся соединение | 1 |
| 21 | 4336317 | Самоуплотняющееся соединение | 1 |
| 22 | 4251231 | Самоуплотняющееся соединение | 1 |
| 23 | 4251230 | Самоуплотняющееся соединение | 1 |
| 24 | 4251233 | Самоуплотняющееся соединение | 1 |
| 25 | 4098598 | Самоуплотняющееся соединение | 1 |
| 26 | 4033129 | Самоуплотняющееся соединение | 1 |
| 26A | 4048090 | Пылезащитный колпачок | 1 |
| 27 | 4604002 | Самоуплотняющееся соединение | 1 |
| 32 | 4189860 | Хомут трубки | 2 |
| 33 | 4189859 | Хомут трубки | 3 |
| 34 | 4190124 | Хомут трубки | 2 |
| 35 | 4202559 | Хомут трубки | 2 |
| 36 | J271270 | Болт с шайбой | 2 |
| 36A | J901270 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | J271260 | Болт с шайбой | 3 |
| 37A | J901260 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | J271255 | Болт с шайбой | 2 |
| 38A | J901255 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | J271250 | Болт с шайбой | 4 |
| 39A | J901250 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | 4189858 | Хомут трубки | 2 |
| 44 | 9259969 | Шланг в сборе | 2 |
| 44A | 4193866 | Шланг | 1 |
| 44B | 4327294 | Защитный кожух | 4 |
| 45 | 9259875 | Шланг в сборе | 1 |
| 45A | 4305238 | Шланг | 1 |
| 45B | 4327293 | Защитный кожух | 3 |
| 46 | 9259965 | Шланг в сборе | 1 |
| 46A | 4249319 | Шланг | 1 |
| 46B | 4327294 | Защитный кожух | 4 |
| 47 | 9237646 | 1 | |
| 47A | 4617753 | Шланг | 1 |
| 47B | 4327294 | Защитный кожух | 5 |
| 48 | 9259876 | Шланг в сборе | 1 |
| 48A | 4305242 | Шланг | 1 |
| 48B | 4327293 | Защитный кожух | 4 |
| 49 | 9298519 | В сборе шланг | 1 |
| 49A | 4270454 | Шланг | 1 |
| 49B | 4327294 | Защитный кожух | 2 |
| 51 | 9298520 | В сборе шланг | 1 |
| 51A | 4218435 | Шланг | 1 |
| 51B | 4327293 | Защитный кожух | 3 |
| 53 | 9259849 | В сборе шланг | 1 |
| 53A | 4649212 | Шланг | 1 |
| 53B | 4327293 | Защитный кожух | 4 |
| 57 | A853166 | Адаптер | 2 |
| 57A | 4509424 | Уплотнительное кольцо | 1 |
| 59 | A852133 | Адаптер | 4 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | A853188 | Адаптер | 2 |
| 60A | 4506429 | Уплотнительное кольцо | 1 |
| 62 | 4205336 | Угловой штуцер | 2 |
| 62A | 4506418 | Уплотнительное кольцо | 1 |
| 63 | A852334 | Угловой штуцер | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4392359 | Шланг | 1 |
| 65 | 4446406 | Защитный кожух | 11 |
| 66 | 4665382 | Шланг | 1 |
| 78 | 4187308 | Уплотнительное кольцо | 8 |
| 79 | 4187328 | Уплотнительное кольцо | 4 |
| 86 | 4055312 | Ленточный зажим | 15 |
| 87 | 4289708 | Зажим | 8 |
| 90 | 9757540 | Направляющая | 1 |
| 91 | 9760072 | Направляющая | 1 |
| 92 | J901635 | Болт | 8 |
| 93 | A590916 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX3300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
