Третий рукоять — HITACHI RX2300-3

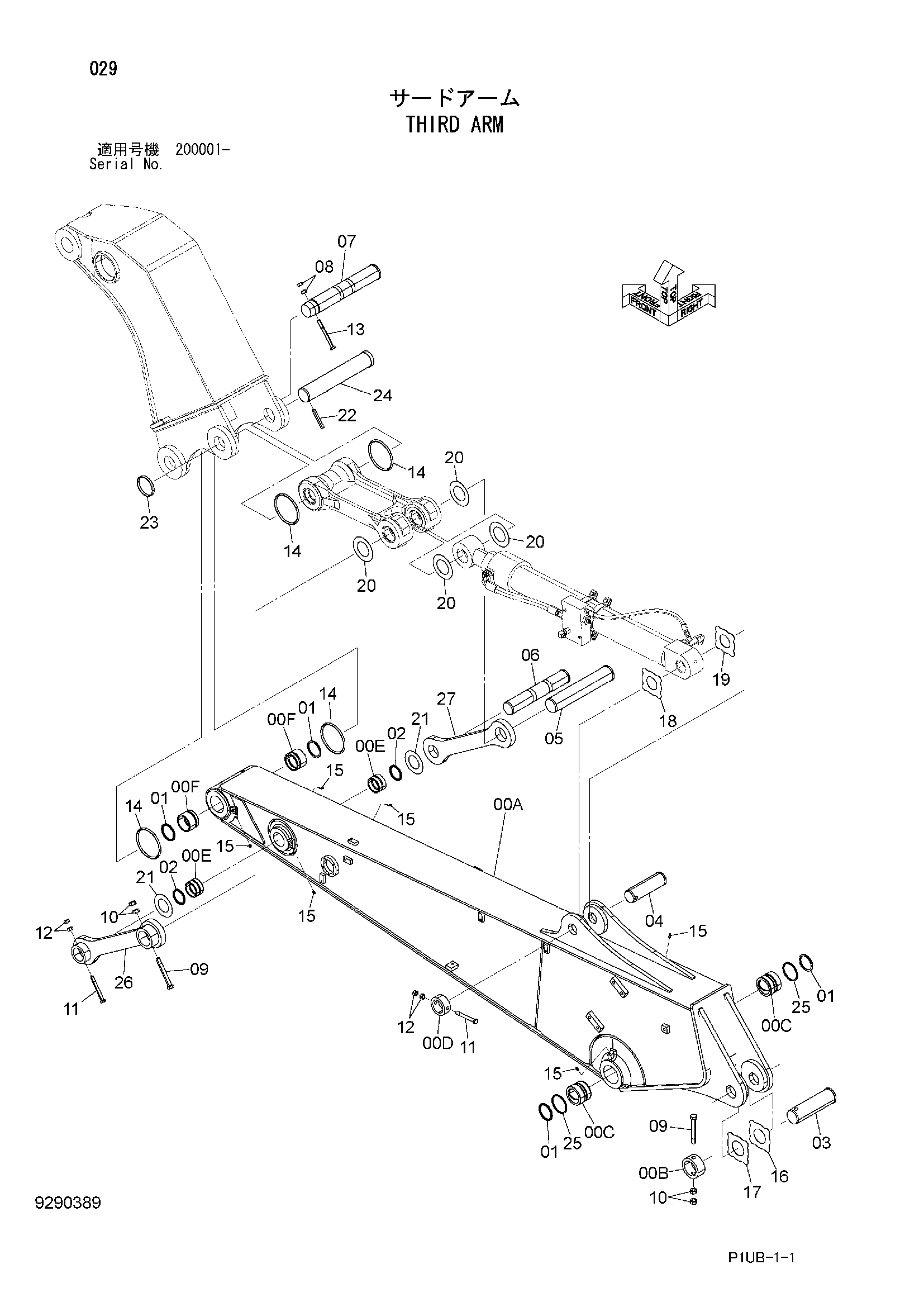

Заводская схема «Третий рукоять» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054904 | Рукоять третий | 1 |
| 00A | 6026458 | Рукоять третий | 1 |
| 00B | 4434953 | Ограничитель | 1 |
| 00C | 3113227 | Втулка | 2 |
| 00D | 4435239 | Ограничитель | 1 |
| 00E | 4409122 | Втулка | 2 |
| 00F | 4409178 | Втулка | 2 |
| 01 | 4067902 | Пылезащитное уплотнение | 4 |
| 02 | 4084578 | Пылезащитное уплотнение | 2 |
| 03 | 3088575 | Палец | 1 |
| 04 | 3088578 | Палец | 1 |
| 05 | 3088581 | Палец | 1 |
| 06 | 3088579 | Палец | 1 |
| 07 | 3088577 | Палец | 1 |
| 08 | J950016 | Гайка | 2 |
| 09 | 4435126 | Стопорный палец | 2 |
| 10 | J950020 | Гайка | 4 |
| 11 | 4435124 | Стопорный палец | 2 |
| 12 | J950016 | Гайка | 4 |
| 13 | J901611 | Болт | 1 |
| 14 | 4089028 | Уплотнительное кольцо | 4 |
| 15 | J75481 | Пресс-маслёнка | 6 |
| 16 | 4444286 | Упорная пластина 1.0mm | 1 |
| 17 | 4444287 | Упорная пластина 2.0mm | 1 |
| 18 | 4444288 | Упорная пластина 1.0mm | 1 |
| 19 | 4444289 | Упорная пластина 2.0mm | 1 |
| 20 | 4450012 | Упорная пластина 1.0mm | 4 |
| 21 | 4450011 | Упорная пластина 1.0mm | 2 |
| 22 | 4098713 | Палец | 1 |
| 23 | 4098712 | Кольцо | 1 |
| 24 | 3061931 | Палец | 1 |
| 25 | 4684066 | Кольцо | 2 |
| 26 | 8113756 | Тяга | 1 |
| 27 | 3084173 | Тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
