Гидроцилиндр рукояти (секонд) — HITACHI RX2300-3

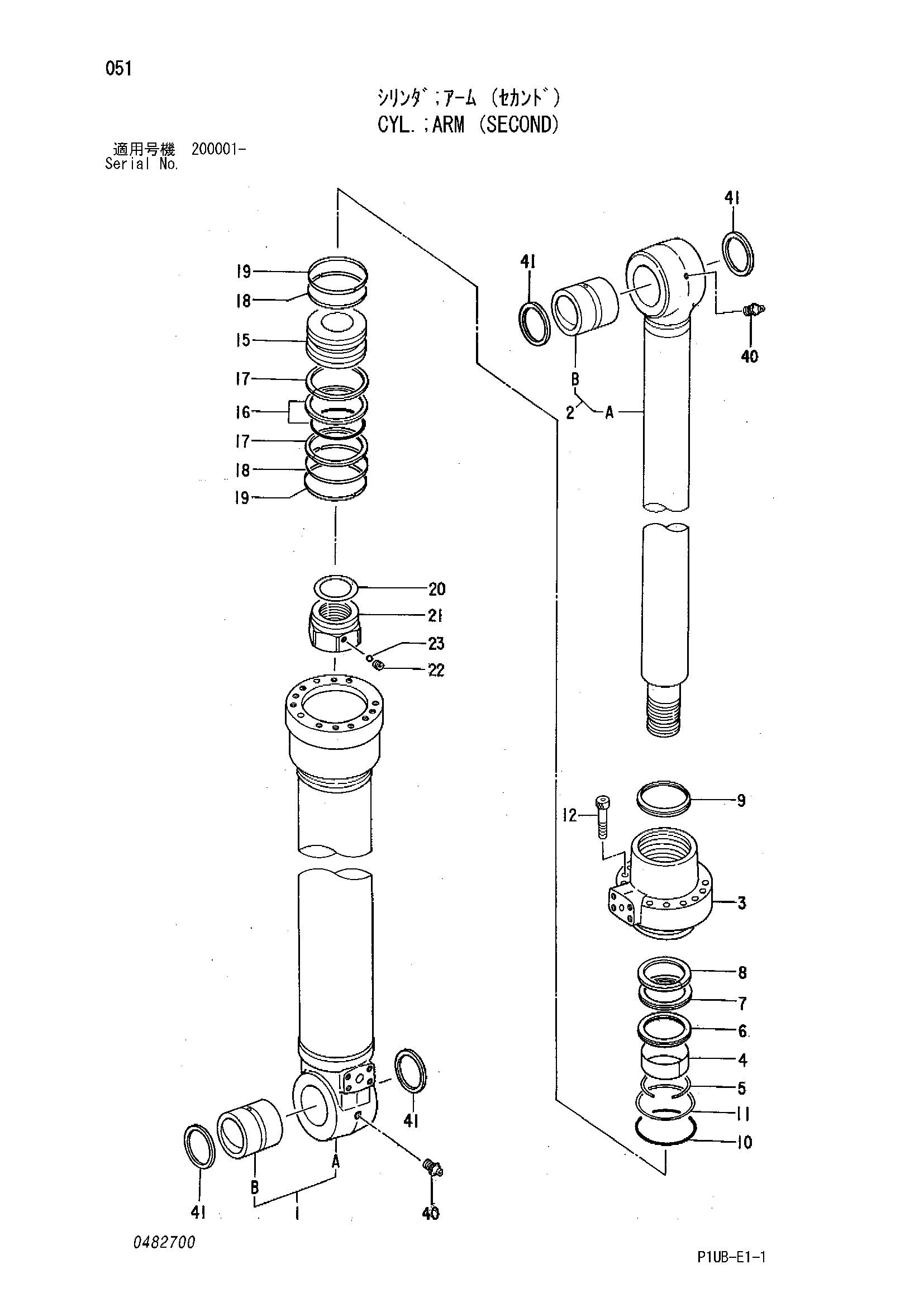

Заводская схема «Гидроцилиндр рукояти (секонд)» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4291785 | Гидроцилиндр рукояти | 1 | |
| 1 | 4319292 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0482701 | Труба гидроцилиндра | 1 |
| 1B | 0482702 | Втулка пальца | 1 |
| 2 | 4319293 | Шток поршня в сборе | 1 |
| 2A | 0482703 | Шток поршня | 1 |
| 2B | 0482702 | Втулка: палец | 1 |
| 3 | 0482705 | Головка гидроцилиндра | 1 |
| 4 | 0482706 | Втулка | 1 |
| 5 | 0482707 | Кольцо | 1 |
| 6 | 0482708 | Кольцо | 1 |
| 7 | 4069701 | U-образная манжета | 1 |
| 8 | 0482709 | Опорное кольцо | 1 |
| 9 | 0237310 | Грязесъёмное кольцо | 1 |
| 10 | 4039657 | Уплотнительное кольцо | 1 |
| 11 | 0482710 | Опорное кольцо | 1 |
| 12 | 0482711 | Болт с внутренним шестигранником | 12 |
| 15 | 0482712 | Поршень | 1 |
| 16 | 0482713 | Кольцо уплотнение в сборе | 1 |
| 17 | 0482714 | Опорное кольцо | 2 |
| 18 | 0482715 | Кольцо | 2 |
| 19 | 0482716 | Кольцо | 2 |
| 20 | 0482717 | Регулировочная шайба | 1 |
| 21 | 0482718 | Гайка | 1 |
| 22 | 0482719 | Винт | 1 |
| 23 | 0482720 | Стальной шарик | 1 |
| 40 | J75481 | Пресс-маслёнка | 2 |
| 41 | 0482721 | Грязесъёмное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
