Секонд гидроцилиндр рукояти — HITACHI RX2300-3

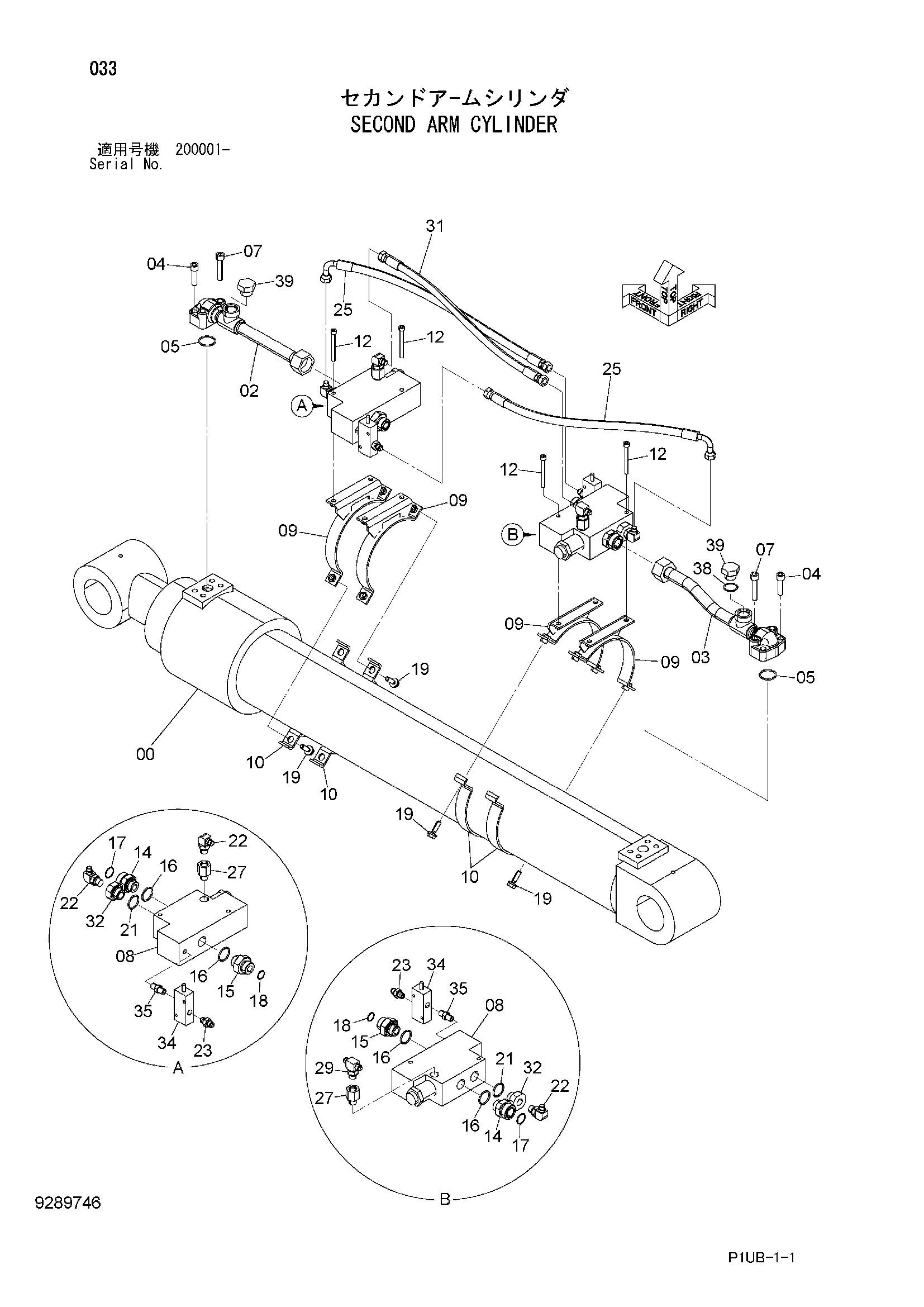

Заводская схема «Секонд гидроцилиндр рукояти» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4291785 | Гидроцилиндр рукояти | 1 |
| 02 | 8113232 | Трубка | 1 |
| 03 | 8113233 | Трубка | 1 |
| 04 | M341245 | Болт с внутренним шестигранником | 4 |
| 05 | A811035 | Уплотнительное кольцо | 2 |
| 07 | M341260 | Болт с внутренним шестигранником | 4 |
| 08 | 4291822 | Клапан | 2 |
| 09 | 8053161 | Хомут | 4 |
| 10 | 3059948 | Хомут | 4 |
| 12 | M340880 | Болт с внутренним шестигранником | 4 |
| 14 | 4292825 | Адаптер | 2 |
| 15 | 4235616 | Адаптер | 2 |
| 16 | A811030 | Уплотнительное кольцо | 4 |
| 17 | 4187328 | Уплотнительное кольцо | 2 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
| 19 | J271035 | Болт с шайбой | 8 |
| 19A | J901035 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | A811030 | Уплотнительное кольцо | 2 |
| 22 | A852333 | Угловой штуцер | 3 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4215648 | Адаптер | 2 |
| 25 | 9303803 | Шланг в сборе | 2 |
| 25A | 4282052 | Шланг | 1 |
| 25B | 4327315 | Защитный кожух | 2 |
| 27 | 4292824 | Адаптер | 2 |
| 29 | A852533 | Тройник | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 9303802 | Шланг в сборе | 1 |
| 31A | 4214407 | Шланг | 1 |
| 31B | 4327315 | Защитный кожух | 2 |
| 32 | 4260376 | Адптер S | 2 |
| 34 | 4305301 | Клапан тхроттле | 2 |
| 35 | 94-1701 | Адаптер | 2 |
| 38 | 4506424 | Уплотнительное кольцо | 2 |
| 39 | A885006 | Пробка | 2 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
