Шнек — HITACHI RX2300-3

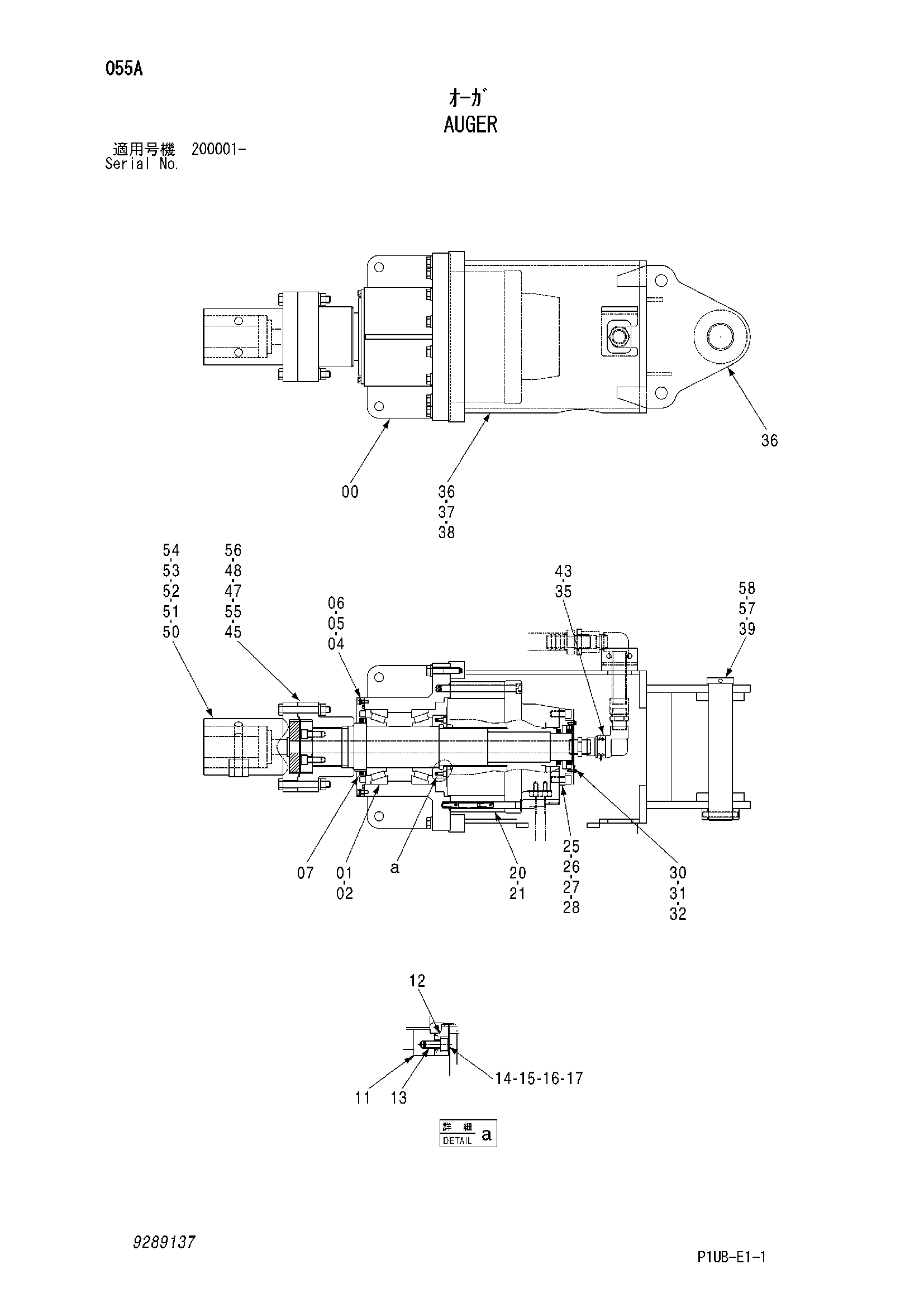

Заводская схема «Шнек» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9289137 | Шнек | ||
| 00 | 7054693 | Корпус подшипник. | 1 |
| 01 | 4682774 | Роликовый подшипник | 2 |
| 02 | 2055817 | Вал | 1 |
| 04 | 3113020 | Корпус | 1 |
| 05 | J781225 | Болт с внутренним шестигранником | 8 |
| 06 | 4140463 | Уплотнительное кольцо | 1 |
| 07 | 4684853 | Масляное уплотнение | 1 |
| 11 | 4682773 | Гайка подшипник. | 1 |
| 12 | 4682775 | Проставка | 1 |
| 13 | J781020 | Болт с внутренним шестигранником | 2 |
| 14 | 4681194 | Регулировочная шайба 0.8mm | 1 |
| 15 | 4681196 | Регулировочная шайба 0.5mm | 1 |
| 16 | 4681197 | Регулировочная шайба 0.2mm | 1 |
| 17 | 4682776 | Регулировочная шайба 0.1mm | 1 |
| 20 | 4681195 | Гидромотор | 1 |
| 21 | J782021 | Болт с внутренним шестигранником | 14 |
| 25 | 3112758 | Корпус | 1 |
| 26 | 4681199 | Корпус | 1 |
| 27 | 4683277 | Масляное уплотнение | 2 |
| 28 | M342040 | Болт с внутренним шестигранником | 5 |
| 30 | 4686070 | Крышка | 1 |
| 31 | J900620 | Болт | 6 |
| 32 | A590906 | Пружинная шайба | 6 |
| 35 | 4681189 | Соединение свивел | 1 |
| 36 | 7054528 | Корпус | 1 |
| 37 | J922090 | Болт | 16 |
| 38 | J222020 | Шайба | 16 |
| 39 | 3045705 | Палец | 1 |
| 43 | 94-1707 | Адаптер | 1 |
| 45 | 2055819 | Муфта | 1 |
| 47 | 4681531 | Проставка | 1 |
| 48 | M342050 | Болт с внутренним шестигранником | 6 |
| 50 | 4339766 | Разъём | 1 |
| 51 | J922211 | Болт | 12 |
| 52 | J257222 | Пружинная шайба | 12 |
| 53 | J950022 | Гайка | 12 |
| 54 | 4697775 | Манжета | 1 |
| 55 | 4697782 | Фиксатор | 1 |
| 56 | 4153536 | Уплотнительное кольцо | 1 |
| 57 | 4454560 | Палец | 1 |
| 58 | 4454561 | Кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
