Третий рукоять освещение — HITACHI RX2300-3

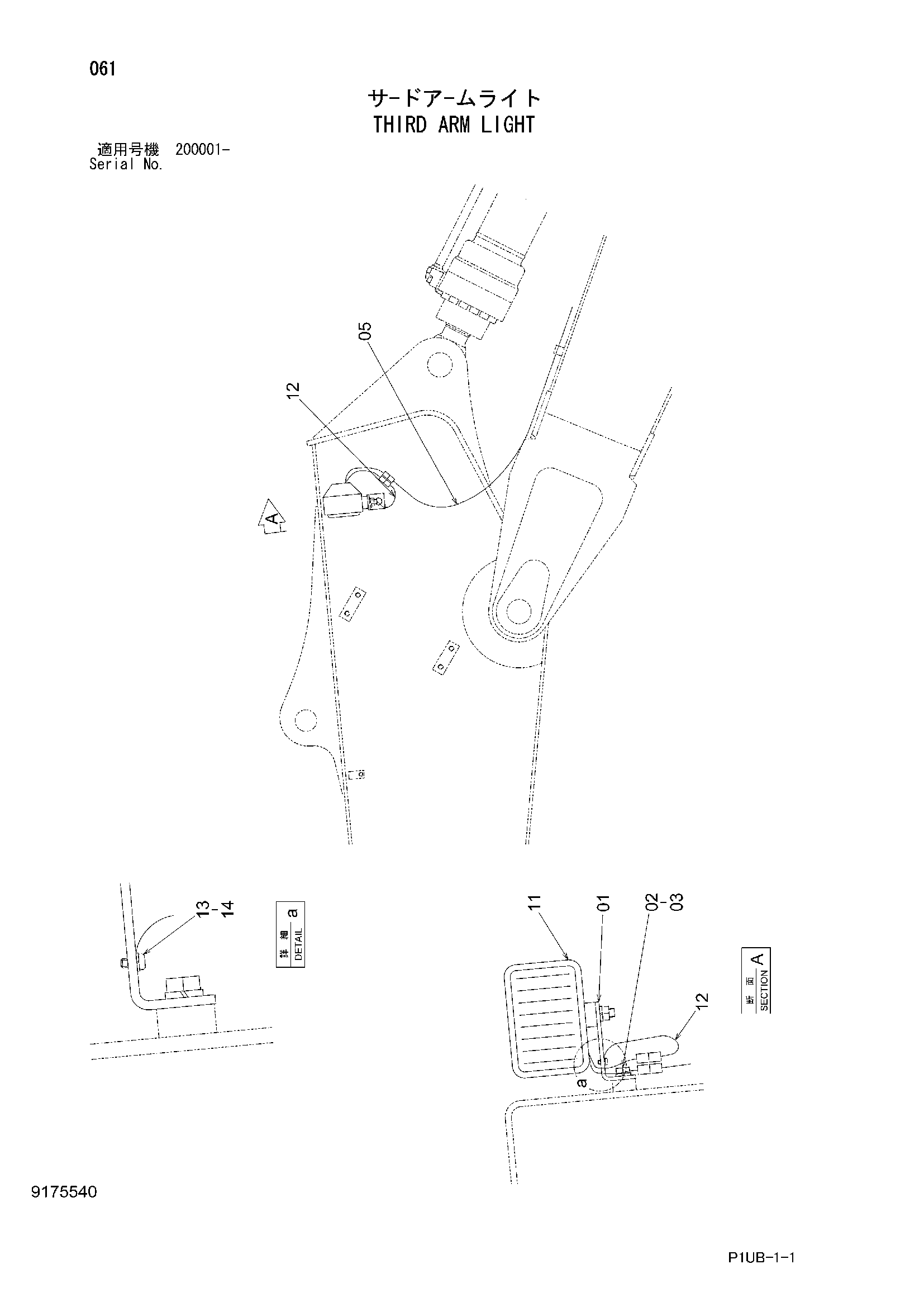

Заводская схема «Третий рукоять освещение» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4224631 | Кронштейн | 1 |
| 02 | J901425 | Болт | 1 |
| 03 | A590914 | Пружинная шайба | 1 |
| 05 | 4410483 | Жгут проводов | 1 |
| 10 | 4055312 | Ленточный зажим | 6 |
| 11 | 4336570 | Фара | 1 |
| 11A | 4326801 | Ленс блок | 1 |
| 11B | 4326802 | Рама | 1 |
| 11C | 4285648 | Лампа | 1 |
| 11D | 4326803 | Прокладка | 1 |
| 11E | 4307026 | Шайба | 1 |
| 11F | 4307027 | Винт | 4 |
| 11G | A590114 | Плоская шайба | 1 |
| 11H | A590914 | Пружинная шайба | 1 |
| 11I | J952014 | Гайка | 1 |
| 12 | 4254604 | Жгут проводов | 1 |
| 13 | M430613 | Винт | 1 |
| 14 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
