Шнек трубопроводы — HITACHI RX2300-3

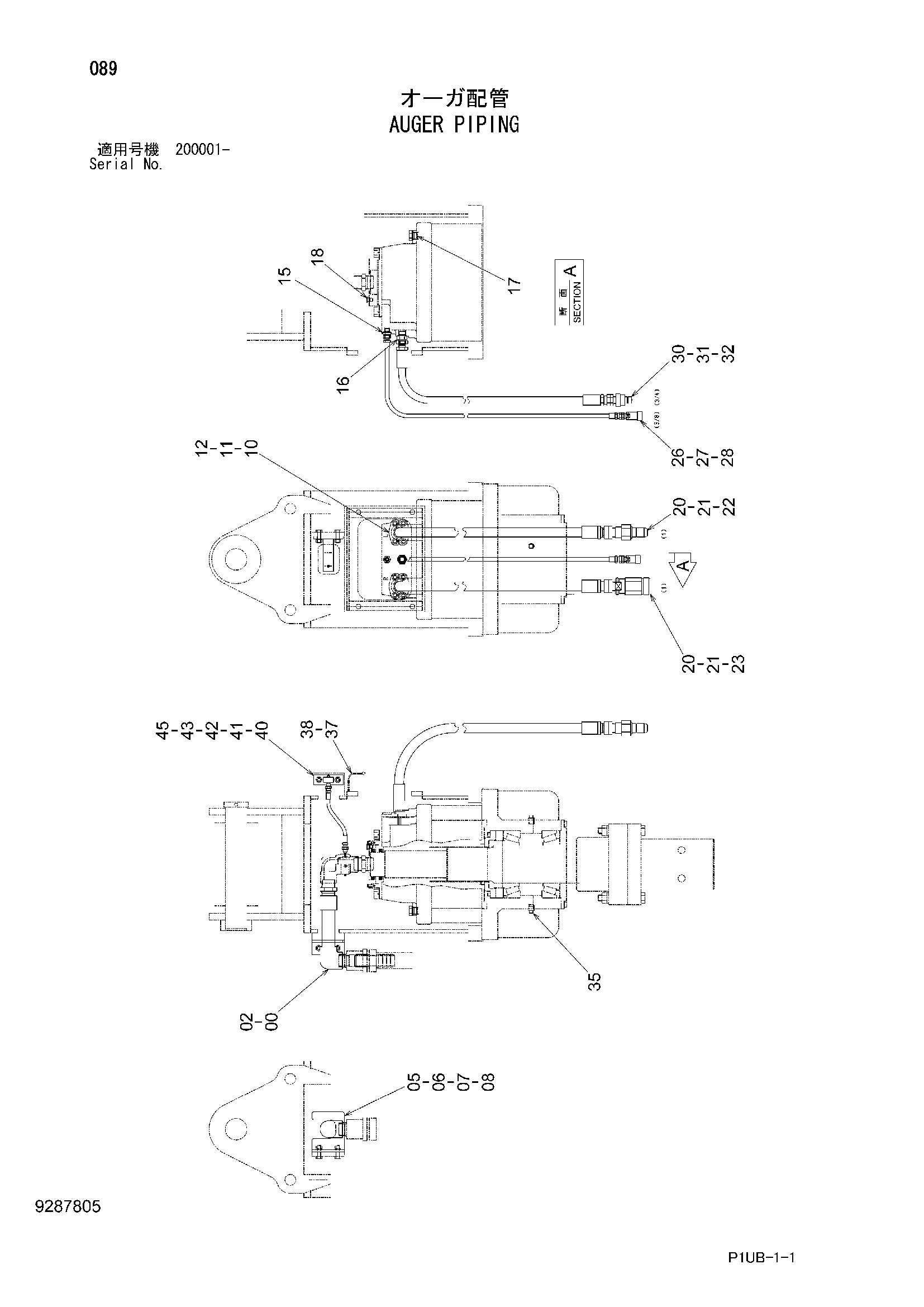

Заводская схема «Шнек трубопроводы» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769225 | Угловой штуцер | 1 |
| 02 | 94-1707 | Адаптер | 1 |
| 05 | 3115885 | Кронштейн | 1 |
| 06 | J901240 | Болт | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 08 | J950012 | Гайка | 4 |
| 10 | 4089703 | Разъёмный фланец | 4 |
| 11 | 4508805 | Уплотнительное кольцо | 2 |
| 12 | J781445 | Болт с внутренним шестигранником | 8 |
| 15 | 4682778 | Адаптер | 1 |
| 16 | 4682779 | Адаптер | 1 |
| 17 | 4682780 | Пробка дренажный | 1 |
| 18 | A885002 | Пробка | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4683273 | Шланг | 2 |
| 21 | 94-1305 | Адаптер | 2 |
| 22 | 4251231 | Самоуплотняющееся соединение | 1 |
| 23 | 4251230 | Самоуплотняющееся соединение | 1 |
| 26 | 4683274 | Шланг | 1 |
| 27 | 94-1302 | Адаптер | 1 |
| 28 | 4251236 | Самоуплотняющееся соединение | 1 |
| 30 | 4683275 | Шланг | 1 |
| 31 | 94-1304 | Адаптер | 1 |
| 32 | 4041578 | Самоуплотняющееся соединение | 1 |
| 32A | 4072598 | Колпачок | 1 |
| 35 | 94-2024 | Пробка | 2 |
| 37 | 8114094 | Крышка | 1 |
| 38 | J271016 | Болт с шайбой | 4 |
| 38A | J901016 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 9769762 | Кронштейн | 1 |
| 41 | 4686071 | Переходник | 1 |
| 42 | 4298744 | Адаптер | 1 |
| 43 | J75481 | Пресс-маслёнка | 1 |
| 45 | 4685762 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
