Угол индикатор (передний) — HITACHI RX2300-3

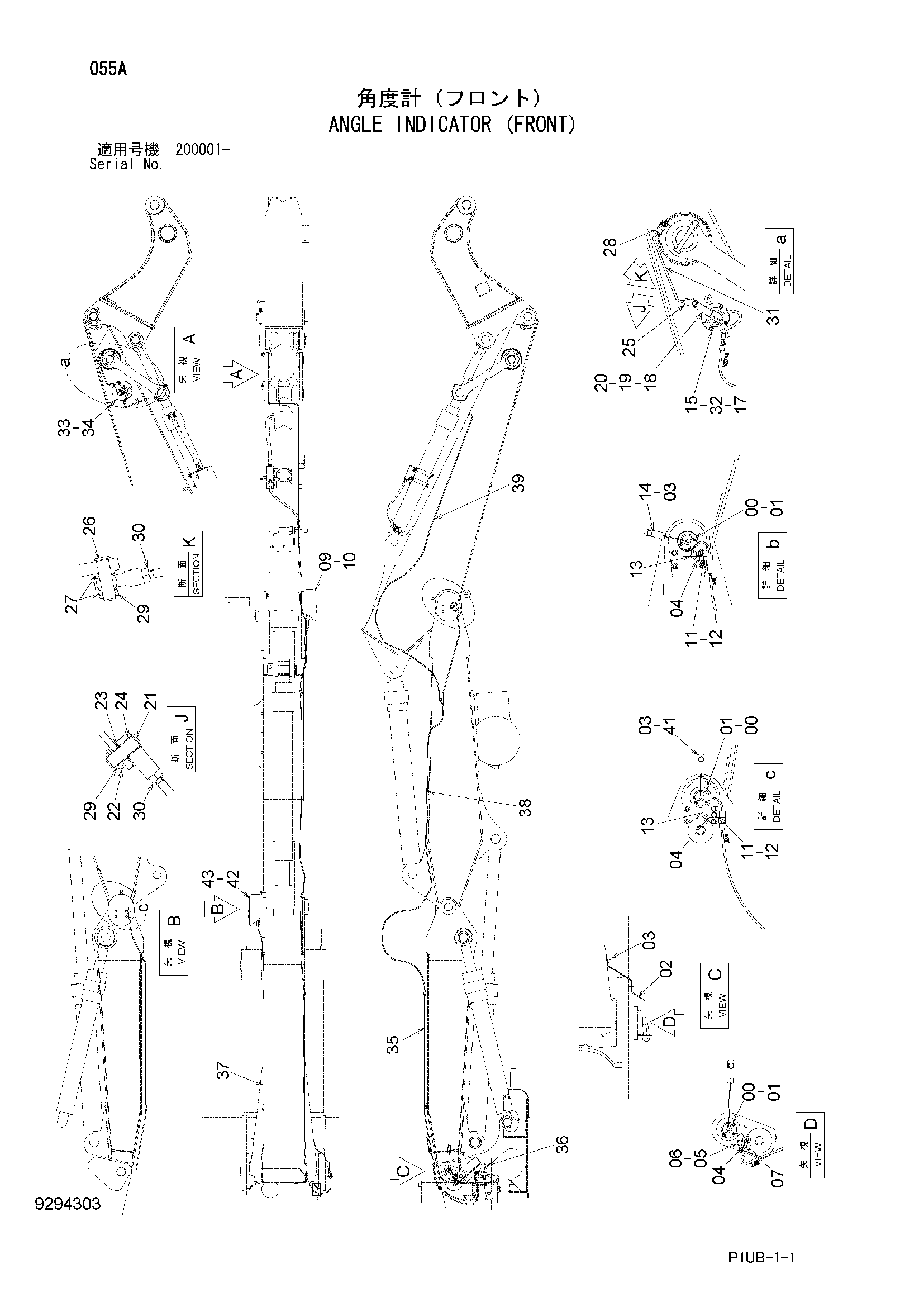

Заводская схема «Угол индикатор (передний)» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4431966 | Датчик угла | 3 |
| 01 | J780625 | Болт с внутренним шестигранником | 9 |
| 02 | 8101994 | Рычаг | 1 |
| 03 | J271020 | Болт с шайбой | 3 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4355515 | Кронштейн | 3 |
| 05 | 4336250 | Проставка | 1 |
| 06 | J271035 | Болт с шайбой | 1 |
| 06A | J901035 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4121859 | Ленточный зажим | 1 |
| 09 | 8101520 | Крышка | 1 |
| 10 | J271065 | Болт с шайбой | 4 |
| 10A | J901065 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4381930 | Кронштейн | 2 |
| 12 | J271016 | Болт с шайбой | 2 |
| 12A | J901016 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4163044 | Ленточный зажим | 2 |
| 14 | 8114590 | Рычаг | 1 |
| 15 | 4476333 | Датчик угла | 1 |
| 17 | A590908 | Пружинная шайба | 4 |
| 18 | 9769880 | Рычаг | 1 |
| 19 | M340830 | Болт с внутренним шестигранником | 1 |
| 20 | J251008 | Пружинная шайба | 1 |
| 21 | 4436014 | Палец | 1 |
| 22 | A590112 | Плоская шайба | 1 |
| 23 | 4436408 | Втулка | 1 |
| 24 | 4436418 | Втулка | 1 |
| 25 | 4436013 | Концевой шток | 1 |
| 26 | 4437154 | Палец | 1 |
| 27 | 4436428 | Проставка | 2 |
| 28 | 4436419 | Концевой шток | 1 |
| 29 | A764025 | Шплинт | 2 |
| 30 | J950008 | Гайка | 2 |
| 31 | 4419008 | Рычаг | 1 |
| 32 | J780830 | Болт с внутренним шестигранником | 4 |
| 33 | J271085 | Болт с шайбой | 2 |
| 33A | J901085 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 8114634 | Крышка | 1 |
| 35 | 4295462 | Жгут проводов | 1 |
| 36 | 4689638 | Жгут проводов | 1 |
| 37 | 4689641 | Жгут проводов | 1 |
| 38 | 4689654 | Жгут проводов | 1 |
| 39 | 4689648 | Жгут проводов | 1 |
| 41 | 8116616 | Рычаг | 1 |
| 42 | 8117116 | Крышка | 1 |
| 43 | J271090 | Болт с шайбой | 4 |
| 43A | J901090 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
