Выключатель короб (с отвал) — HITACHI RX2300-3

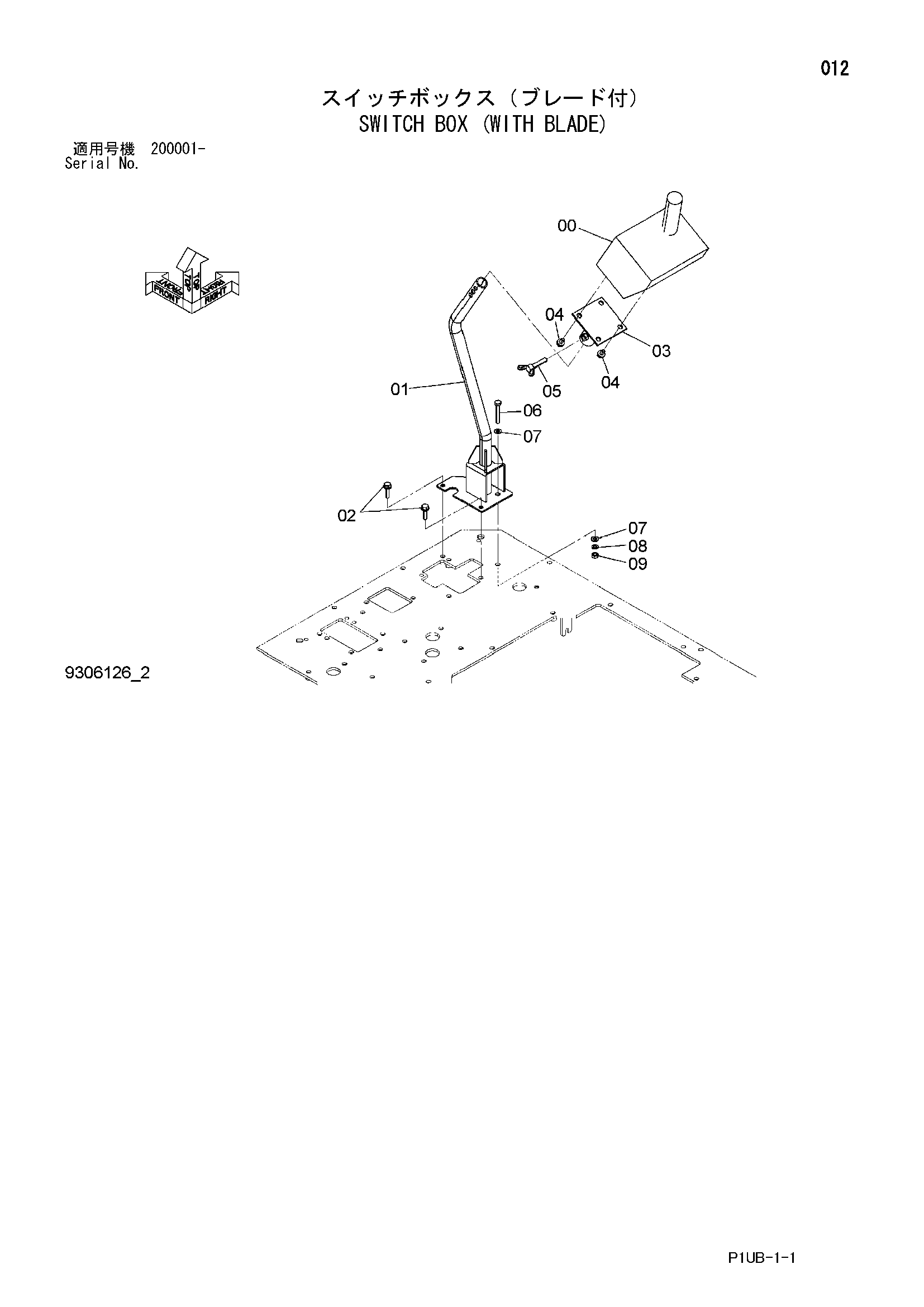

Заводская схема «Выключатель короб (с отвал)» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9294701 | Короб выключатель | 1 |
| 00A | 4686068 | Короб выключатель | 1 |
| 00B | 4215030 | Рычаг | 1 |
| 00C | 4294507 | Рычаг | 1 |
| 01 | 7055442 | Стойка | 1 |
| 02 | J271040 | Болт с шайбой | 2 |
| 02A | J901040 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 9751297 | Кронштейн | 1 |
| 04 | J271020 | Болт с шайбой | 4 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | M361260 | Болт винг | 1 |
| 06 | M261065 | Болт | 1 |
| 07 | A590110 | Плоская шайба | 2 |
| 08 | A590910 | Пружинная шайба | 1 |
| 09 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
