Укороченный рукоять трубопроводы (3) — HITACHI RX2300-3

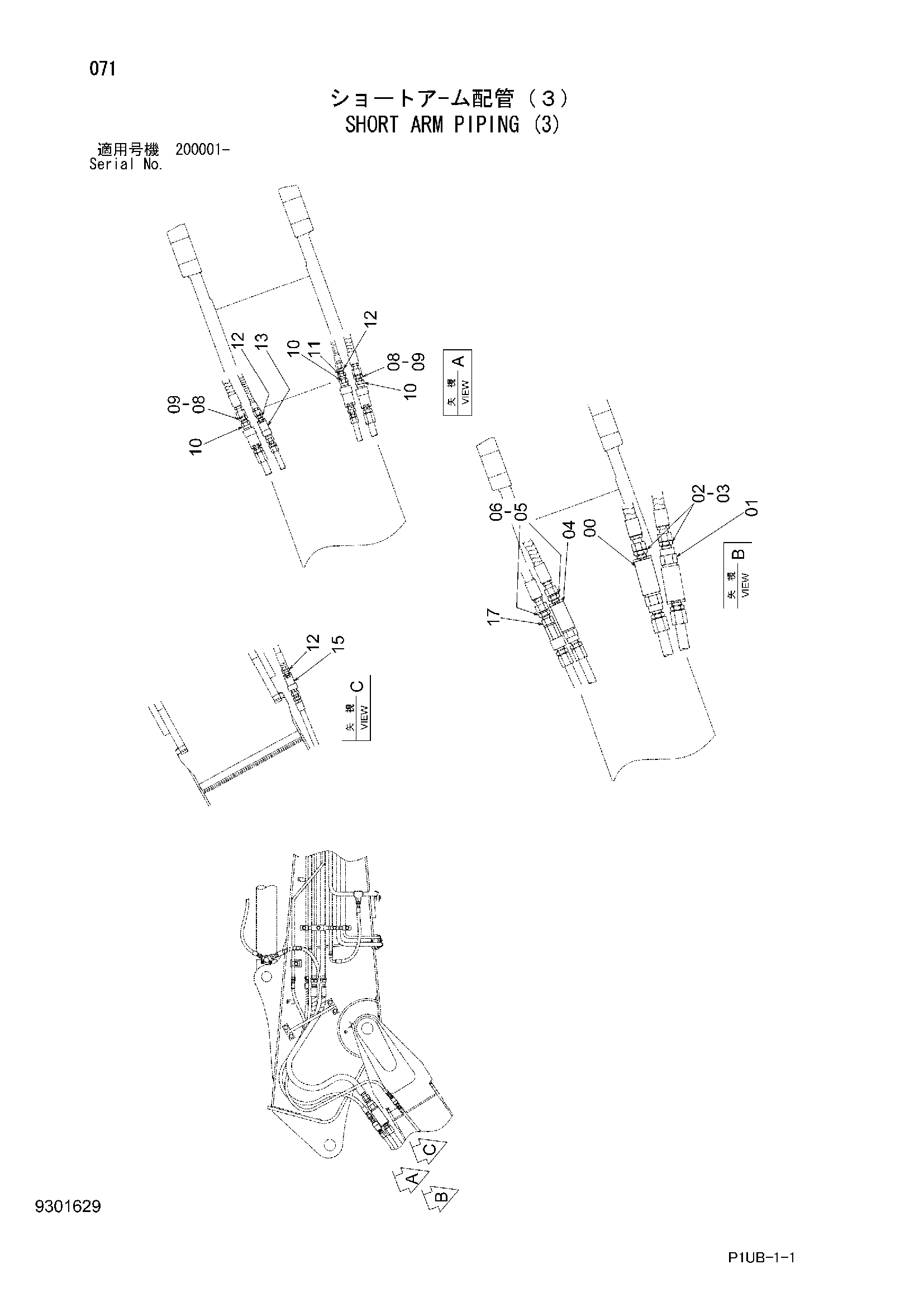

Заводская схема «Укороченный рукоять трубопроводы (3)» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4251230 | Самоуплотняющееся соединение | 1 |
| 01 | 4251231 | Самоуплотняющееся соединение | 1 |
| 02 | 4208659 | Адаптер | 2 |
| 03 | 4187328 | Уплотнительное кольцо | 2 |
| 04 | 4251232 | Самоуплотняющееся соединение | 1 |
| 05 | 4208967 | Адаптер | 2 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | 4210942 | Адаптер | 2 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 10 | 4033129 | Самоуплотняющееся соединение | 3 |
| 10A | 4048090 | Пылезащитный колпачок | 1 |
| 11 | 94-1602 | Переходник | 1 |
| 12 | 4215650 | Адаптер | 3 |
| 13 | 4022907 | Самоуплотняющееся соединение | 1 |
| 13A | 4072595 | Колпачок | 1 |
| 15 | 4251236 | Самоуплотняющееся соединение | 1 |
| 17 | 4041578 | Самоуплотняющееся соединение | 1 |
| 17A | 4072598 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
