Основные гидролинии (укороченный рукоять) — HITACHI RX2300-3

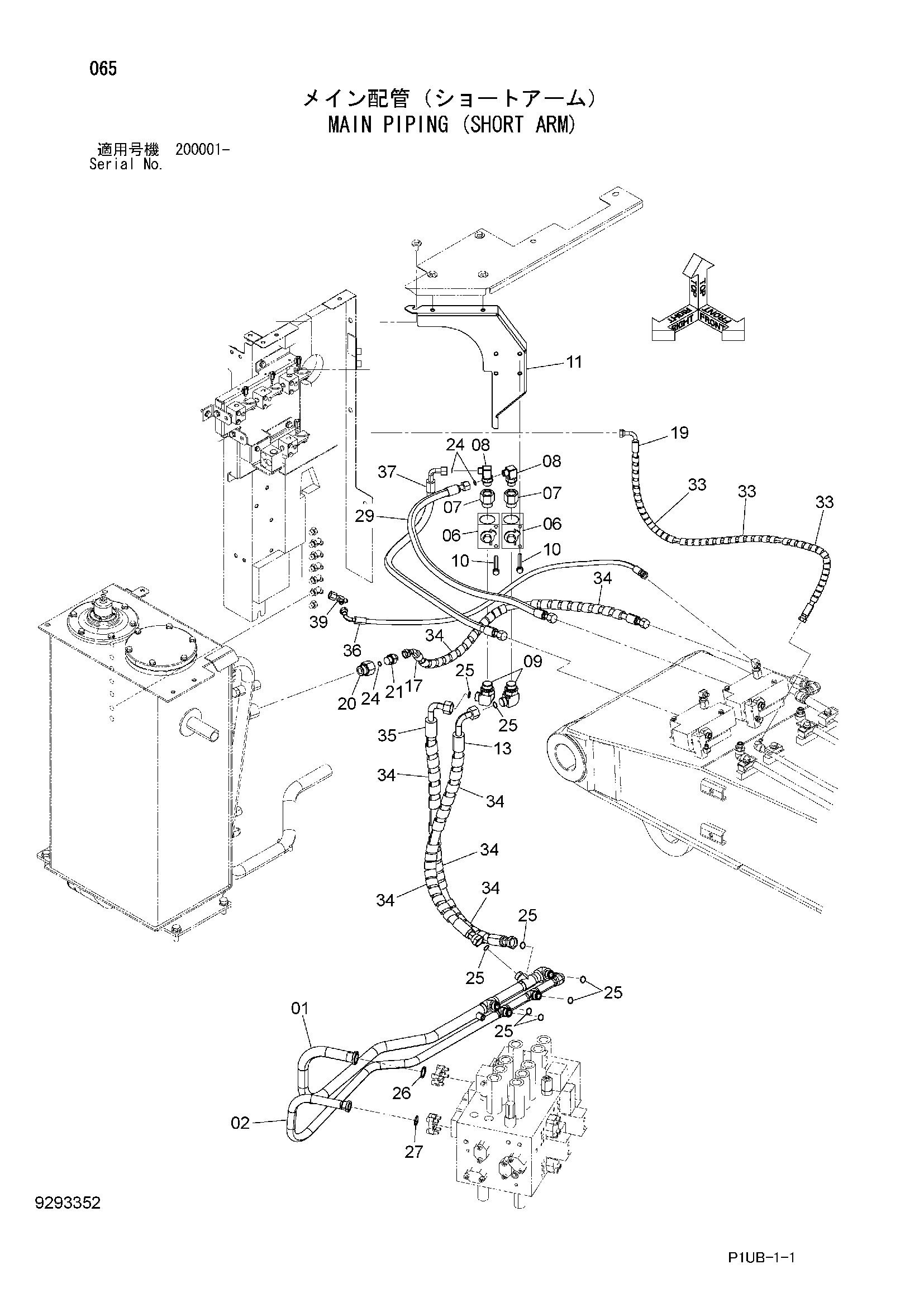

Заводская схема «Основные гидролинии (укороченный рукоять)» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7055276 | Трубка | 1 |
| 02 | 7055277 | Трубка | 1 |
| 06 | 4447675 | Запорный клапан | 2 |
| 07 | 4263448 | Переходник S | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | A853364 | Угловой штуцер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A853386 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | J271090 | Болт с шайбой | 4 |
| 10A | J901090 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 7055275 | Крышка | 1 |
| 13 | 4670468 | Шланг | 1 |
| 17 | 4687796 | Шланг | 1 |
| 19 | 4687797 | Шланг | 1 |
| 20 | 4263448 | Переходник S | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | A853164 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 3 |
| 25 | 4187308 | Уплотнительное кольцо | 8 |
| 26 | 966993 | Уплотнительное кольцо | 1 |
| 27 | 971489 | Уплотнительное кольцо | 1 |
| 29 | 9230893 | Шланг в сборе | 1 |
| 29A | 4285804 | Шланг | 1 |
| 29B | 4327294 | Защитный кожух | 3 |
| 33 | 4327293 | Защитный кожух | 3 |
| 34 | 4327294 | Защитный кожух | 7 |
| 35 | 4694037 | Шланг | 1 |
| 36 | 9228454 | Шланг в сборе | 1 |
| 36A | 4313345 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 3 |
| 37 | 9302301 | Шланг в сборе | 1 |
| 37A | 4699609 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 2 |
| 39 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
