Обратный клапан — HITACHI RX2300-3

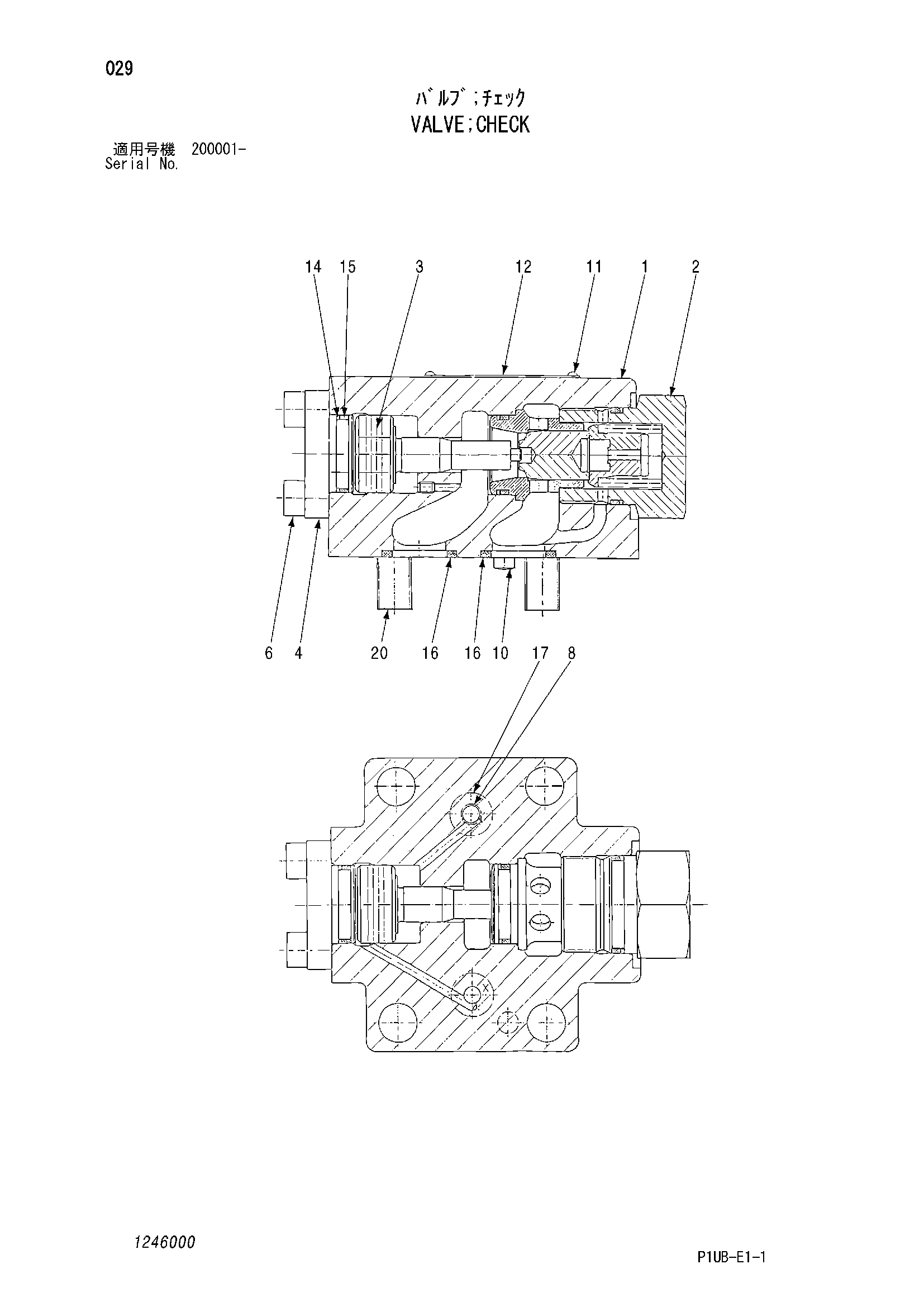

Заводская схема «Обратный клапан» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4348794 | Обратный клапан | 1 | |
| 1 | 1246001 | Корпус | 1 |
| 2 | 1246002 | Пробка | 1 |
| 3 | 1246003 | Поршень | 1 |
| 4 | 1246004 | Крышка | 1 |
| 6 | 1246005 | Болт с внутренним шестигранником | 1 |
| 11 | 1168808 | Приводной винт | 2 |
| 12 | 1246006 | Информационная табличка | 1 |
| 14 | 1246007 | Опорное кольцо | 1 |
| 15 | 0250516 | Опорное кольцо | 1 |
| 16 | 1246008 | Уплотнение кольцо | 2 |
| 17 | 0661701 | Уплотнение кольцо | 2 |
| 20 | 0215614 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
