Вибратион блок — HITACHI RX2300-3

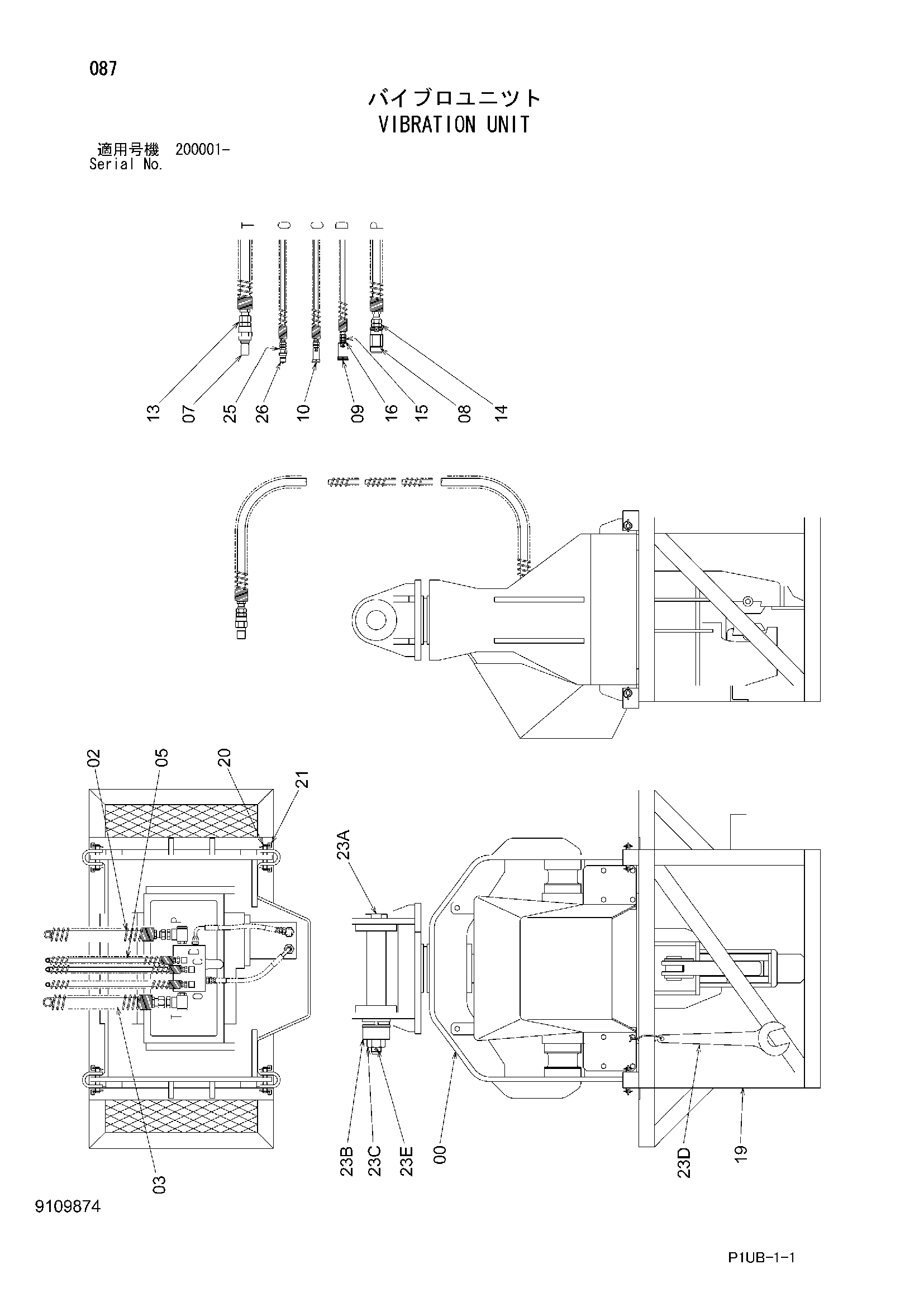

Заводская схема «Вибратион блок» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4262423 | Виброхаммер | 1 |
| 02 | 4293014 | Шланг | 1 |
| 03 | 4293013 | Шланг | 1 |
| 05 | 4309452 | Шланг | 3 |
| 07 | 4251231 | Самоуплотняющееся соединение | 1 |
| 08 | 4251232 | Самоуплотняющееся соединение | 1 |
| 09 | 4033130 | Самоуплотняющееся соединение | 1 |
| 09A | 4048091 | Пылезащитный колпачок | 1 |
| 10 | 4022907 | Самоуплотняющееся соединение | 1 |
| 10A | 4072595 | Колпачок | 1 |
| 13 | 94-1305 | Адаптер | 1 |
| 14 | 94-1304 | Адаптер | 1 |
| 15 | 94-1302 | Адаптер | 3 |
| 16 | 94-1602 | Переходник | 1 |
| 19 | 7019975 | Стойка | 1 |
| 20 | 4226178 | Палец | 4 |
| 21 | 947404 | Палец кольцо | 8 |
| 23 | 9092588 | Силентпин | 1 |
| 23A | 3050439 | Палец | 1 |
| 23B | 4255056 | Проставка | 1 |
| 23C | J953042 | Гайка | 1 |
| 23D | 4001484 | Гаечный ключ | 1 |
| 23E | A768071 | Шплинт | 1 |
| 25 | 94-1602 | Переходник | 1 |
| 26 | 4033129 | Самоуплотняющееся соединение | 1 |
| 26A | 4048090 | Пылезащитный колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
