Фирст гидроцилиндр рукояти (правый) — HITACHI RX2300-3

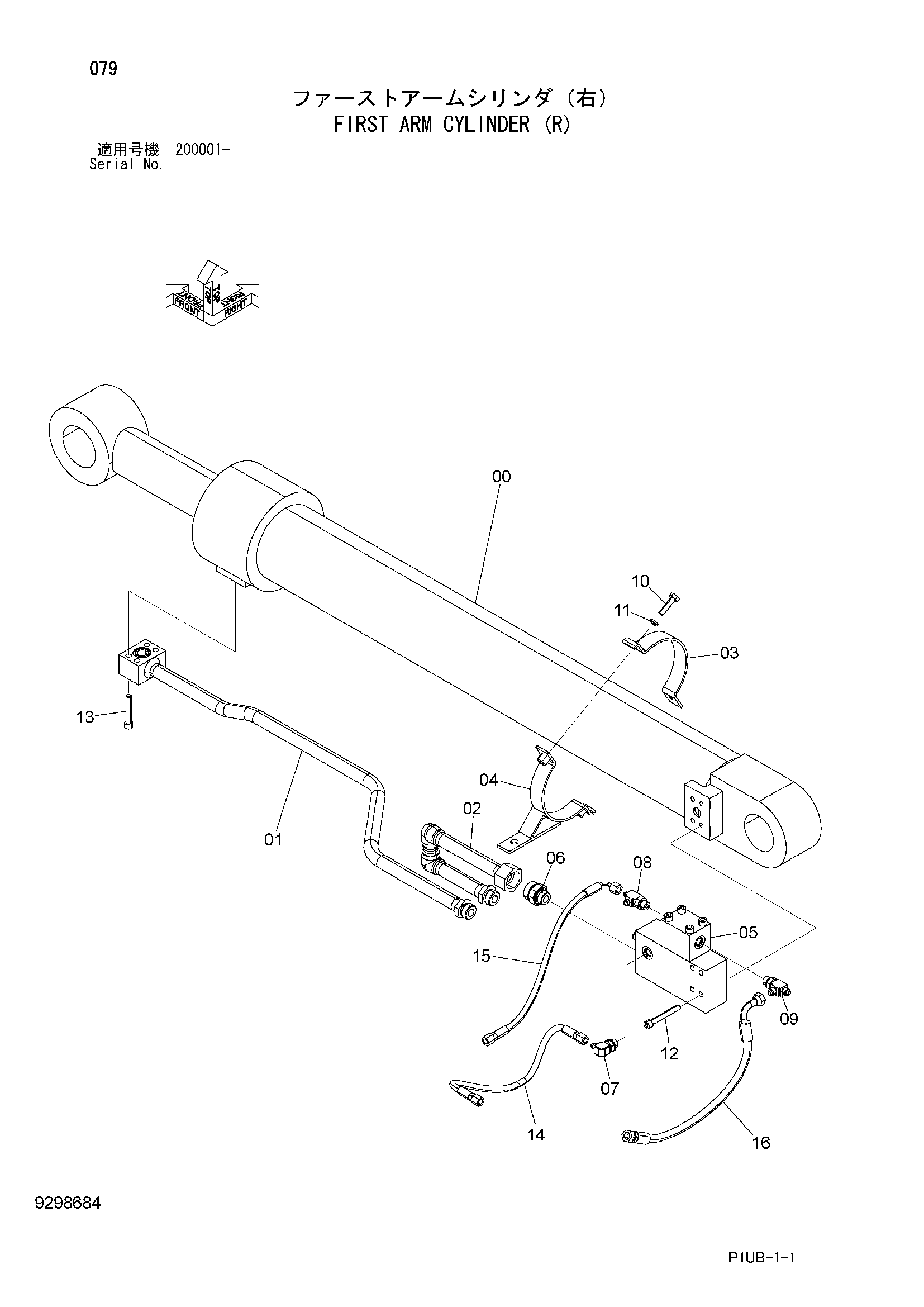

Заводская схема «Фирст гидроцилиндр рукояти (правый)» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4291783 | Гидроцилиндр рукояти | 1 |
| 01 | 8116069 | Трубка | 1 |
| 02 | 8116102 | Трубка | 1 |
| 03 | 4693426 | Хомут | 1 |
| 04 | 8116187 | Хомут | 1 |
| 05 | 9215351 | Удерживающий клапан | 1 |
| 06 | 4292825 | Адаптер | 1 |
| 07 | A852332 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852432 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852433 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | J901040 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | J781080 | Болт с внутренним шестигранником | 4 |
| 13 | J781065 | Болт с внутренним шестигранником | 4 |
| 14 | 9273710 | Шланг в сборе | 1 |
| 14A | 4269793 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 15 | 9296686 | Шланг в сборе | 1 |
| 15A | 4618606 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 16 | 9296496 | Шланг в сборе | 1 |
| 16A | 4213401 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
