Третий гидроцилиндр рукояти — HITACHI RX2300-3

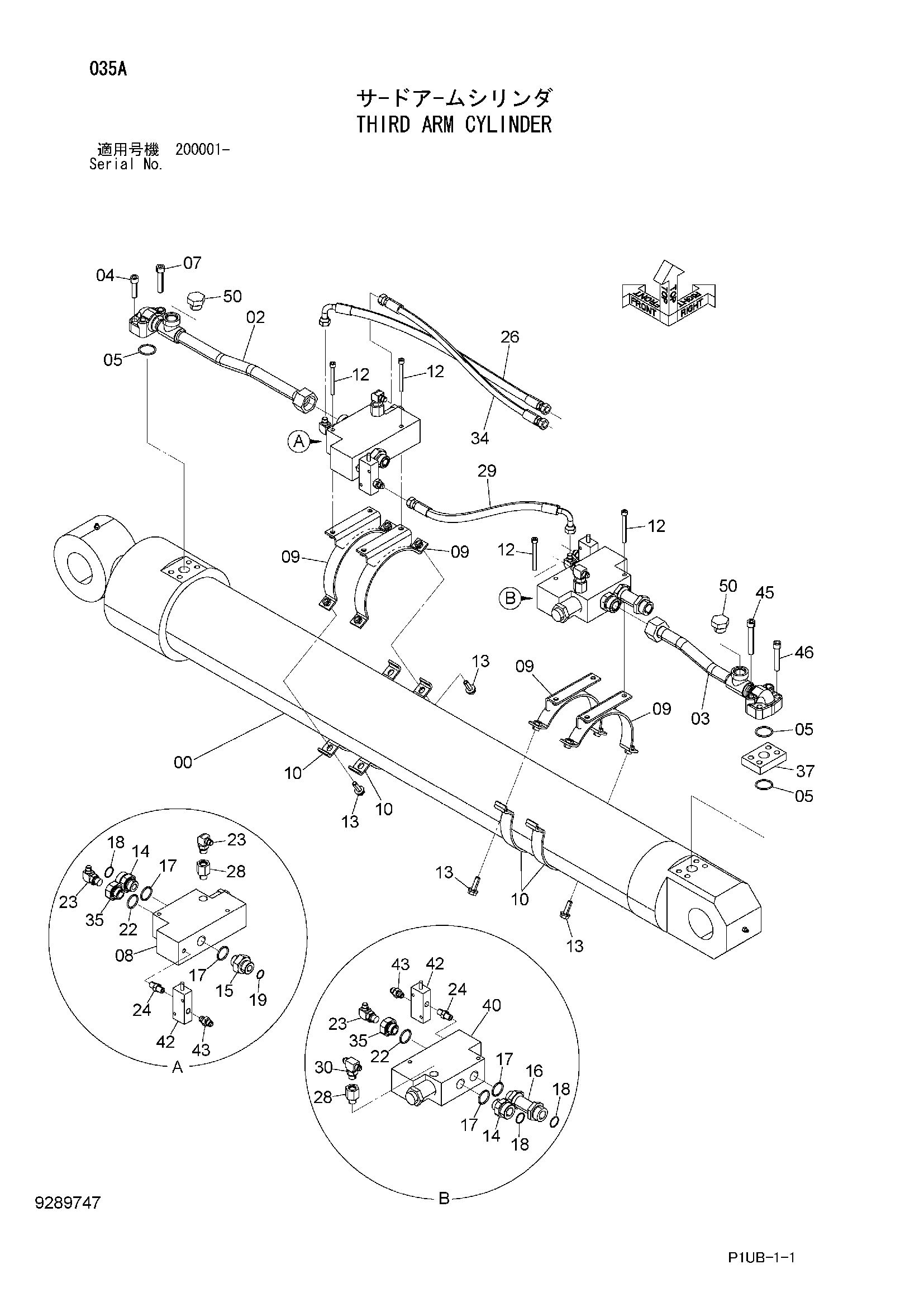

Заводская схема «Третий гидроцилиндр рукояти» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4449964	Гидроцилиндр рукояти	1
02	8113235	Трубка	1
03	8113234	Трубка	1
04	M341245	Болт с внутренним шестигранником	2
05	A811035	Уплотнительное кольцо	3
07	M341260	Болт с внутренним шестигранником	2
08	4291822	Клапан	1
09	8083988	Хомут	4
10	4453707	Хомут	4
12	M340880	Болт с внутренним шестигранником	4
13	J271035	Болт с шайбой	8
13A	J901035	Болт	1
13B	J222010	Шайба	1
14	4292825	Адаптер	2
15	4235616	Адаптер	1
16	4292826	Адаптер	1
17	A811030	Уплотнительное кольцо	4
18	4187328	Уплотнительное кольцо	3
19	4187308	Уплотнительное кольцо	1
22	A811030	Уплотнительное кольцо	2
23	A852333	Угловой штуцер	3
23A	4509180	Уплотнительное кольцо	1
24	94-1701	Адаптер	2
26	9303803	Шланг в сборе	1
26A	4282052	Шланг	1
26B	4327315	Защитный кожух	2
28	4292824	Адаптер	2
29	9304108	Шланг в сборе	1
29A	4260620	Шланг	1
29B	4327315	Защитный кожух	1
30	A852533	Тройник	1
30A	4509180	Уплотнительное кольцо	1
34	9304109	Шланг в сборе	1
34A	4269837	Шланг	1
34B	4327315	Защитный кожух	1
35	4260376	Адптер S	2
37	4453641	Фланец	1
40	4453780	Клапан	1
42	4305301	Клапан тхроттле	2
43	4215648	Адаптер	2
45	M341280	Болт с внутренним шестигранником	2
46	M341265	Болт с внутренним шестигранником	2
50	A885006	Пробка	2
50A	4506424	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
