Укороченный рукоять трубопроводы (1) — HITACHI RX2300-3

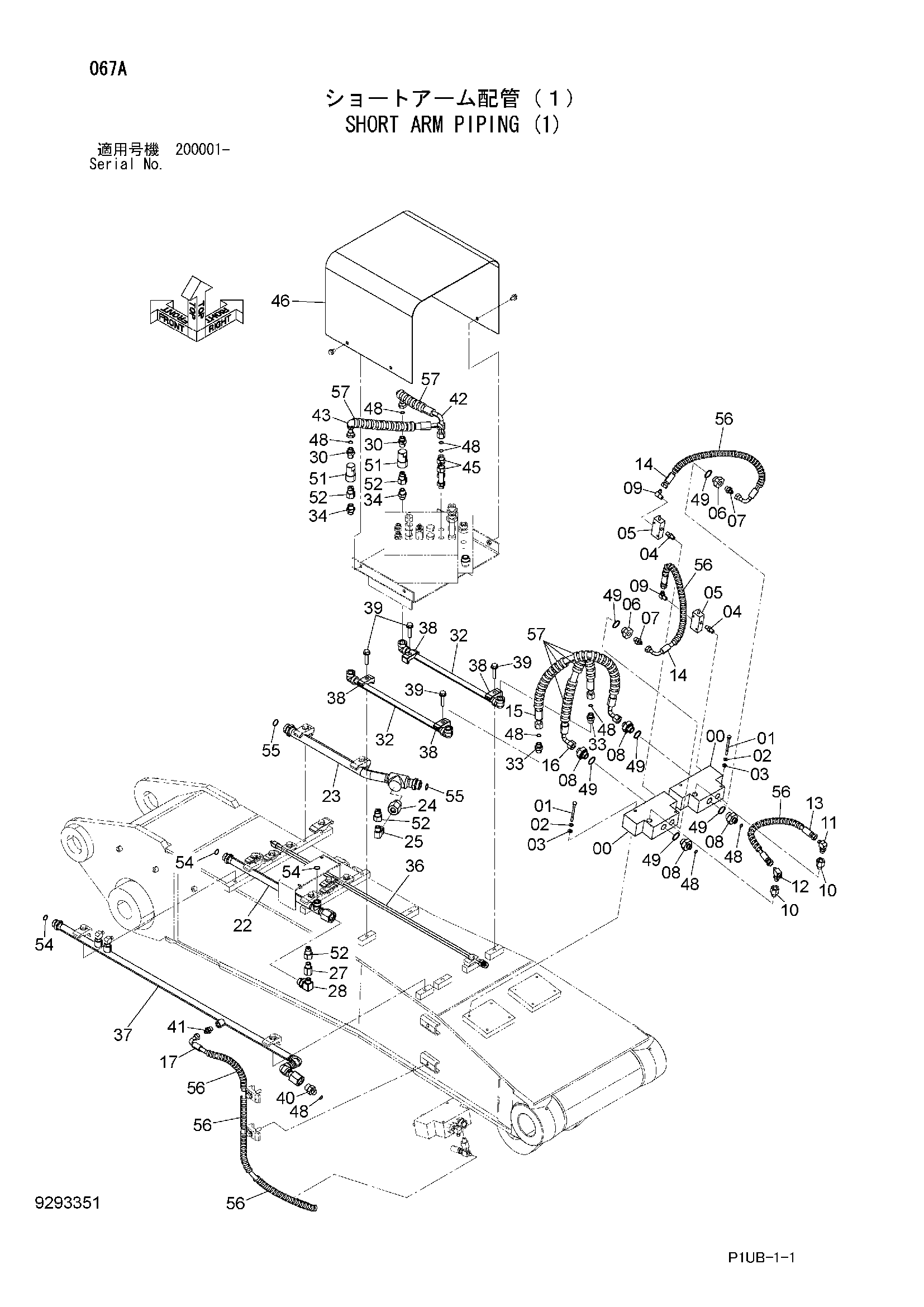

Заводская схема «Укороченный рукоять трубопроводы (1)» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4291822 | Клапан | 2 |
| 01 | J900890 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | A590108 | Плоская шайба | 4 |
| 04 | 94-1701 | Адаптер | 2 |
| 05 | 4305301 | Клапан тхроттле | 2 |
| 06 | 4260376 | Адптер S | 2 |
| 07 | A852133 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4358706 | Адаптер | 4 |
| 09 | 4215652 | Угловой штуцер | 2 |
| 10 | 4292824 | Адаптер | 2 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852533 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4489601 | Шланг | 1 |
| 14 | 4406142 | Шланг | 2 |
| 15 | 4283688 | Шланг | 1 |
| 16 | 4218087 | Шланг | 1 |
| 17 | 4286506 | Шланг | 1 |
| 22 | 8114336 | Трубка | 1 |
| 23 | 8114337 | Трубка | 1 |
| 24 | 4263442 | Переходник S | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4174587 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4100600 | Адаптер | 1 |
| 28 | 4169595 | Угловой штуцер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4210942 | Адаптер | 2 |
| 32 | 9757589 | Трубка | 2 |
| 33 | 4189602 | Адаптер | 2 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4234652 | Адаптер | 2 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 8114273 | Трубка | 1 |
| 37 | 8114274 | Трубка | 1 |
| 38 | 4190125 | Хомут трубки | 4 |
| 39 | J271255 | Болт с шайбой | 4 |
| 39A | J901255 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | A853164 | Адаптер | 1 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | A852133 | Адаптер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4687794 | Шланг | 1 |
| 43 | 4687795 | Шланг | 1 |
| 45 | 4235035 | Адаптер | 2 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 3093593 | Крышка | 1 |
| 48 | 4138938 | Уплотнительное кольцо | 11 |
| 49 | A811030 | Уплотнительное кольцо | 6 |
| 51 | 4698006 | Самоуплотняющееся соединение | 2 |
| 52 | 4698001 | Самоуплотняющееся соединение | 4 |
| 54 | 4187308 | Уплотнительное кольцо | 3 |
| 55 | 4187328 | Уплотнительное кольцо | 2 |
| 56 | 4327315 | Защитный кожух | 6 |
| 57 | 4446406 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
