Фирст рукоять трубопроводы (1) — HITACHI RX2300-3

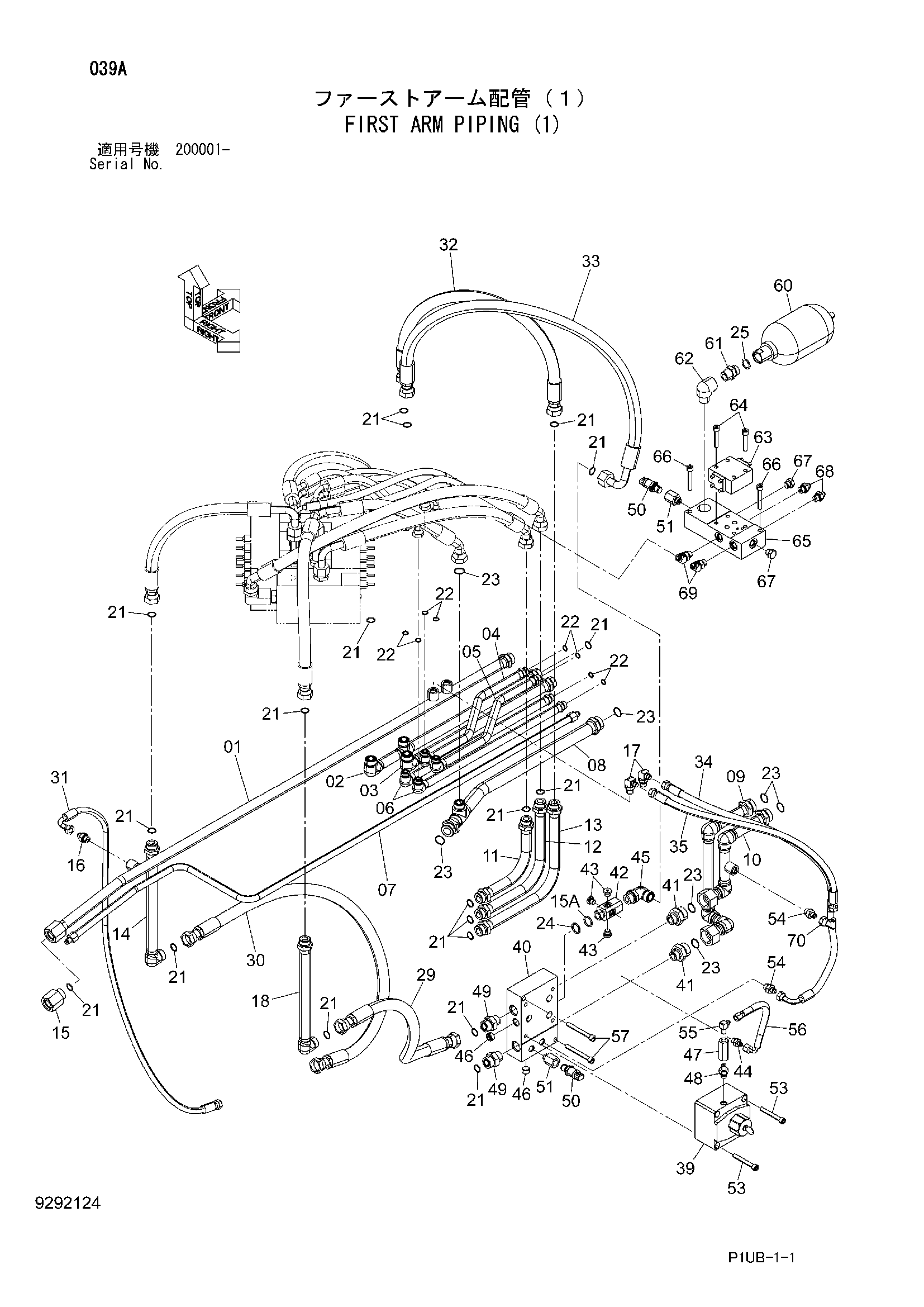

Заводская схема «Фирст рукоять трубопроводы (1)» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8113771 | Трубка | 1 |
| 02 | 9761119 | Трубка | 1 |
| 03 | 9768869 | Трубка | 1 |
| 04 | 9761120 | Трубка | 1 |
| 05 | 9761121 | Трубка | 1 |
| 06 | 9761116 | Трубка | 2 |
| 07 | 8113837 | Трубка | 1 |
| 08 | 9769624 | Трубка | 1 |
| 09 | 8111845 | Трубка | 1 |
| 10 | 8113840 | Трубка | 1 |
| 11 | 8071563 | Трубка | 1 |
| 12 | 8073041 | Трубка | 1 |
| 13 | 8073044 | Трубка | 1 |
| 14 | 9769815 | Трубка | 1 |
| 15 | A853166 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852333 | Угловой штуцер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 9769816 | Трубка | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 20 |
| 22 | 4138938 | Уплотнительное кольцо | 8 |
| 23 | 4187328 | Уплотнительное кольцо | 7 |
| 24 | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4509181 | Уплотнительное кольцо | 1 |
| 29 | 4344274 | Шланг | 1 |
| 30 | 4247573 | Шланг | 1 |
| 31 | 4313344 | Шланг | 1 |
| 32 | 4188905 | Шланг | 1 |
| 33 | 4489553 | Шланг | 1 |
| 34 | 4313036 | Шланг | 1 |
| 35 | 4304987 | Шланг | 1 |
| 39 | 4219157 | Клапан | 1 |
| 40 | 2033229 | Коллектор | 1 |
| 41 | A853168 | Адаптер | 2 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | 4605592 | Адаптер | 1 |
| 43 | 9134110 | Пробка | 3 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | A852122 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A853366 | Угловой штуцер | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 94-2013 | Пробка | 2 |
| 47 | 4128516 | Обратный клапан | 1 |
| 48 | 4262530 | Адаптер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | A853166 | Адаптер | 2 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 50 | 4436271 | Датчик давления | 2 |
| 50A | 4365826 | Уплотнительное кольцо | 1 |
| 51 | 4356422 | Адаптер | 2 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | M341075 | Болт с внутренним шестигранником | 4 |
| 54 | 4239185 | Тхроттле | 2 |
| 55 | 4154656 | Угловой штуцер | 1 |
| 56 | 4610645 | Шланг | 1 |
| 57 | M341090 | Болт с внутренним шестигранником | 2 |
| 60 | 4206667 | Гидроаккумулятор | 1 |
| 61 | 4162812 | Адаптер | 1 |
| 62 | 94-0633 | Угловой штуцер | 1 |
| 63 | 4348794 | Обратный клапан | 1 |
| 64 | M341056 | Болт с внутренним шестигранником | 4 |
| 65 | 2033262 | Коллектор | 1 |
| 66 | M341065 | Болт с внутренним шестигранником | 2 |
| 67 | A885003 | Пробка | 2 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | A852133 | Адаптер | 2 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | A852233 | Угловой штуцер | 2 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4239976 | Унион S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
