Гидроцилиндр рукояти — HITACHI RX2300-3

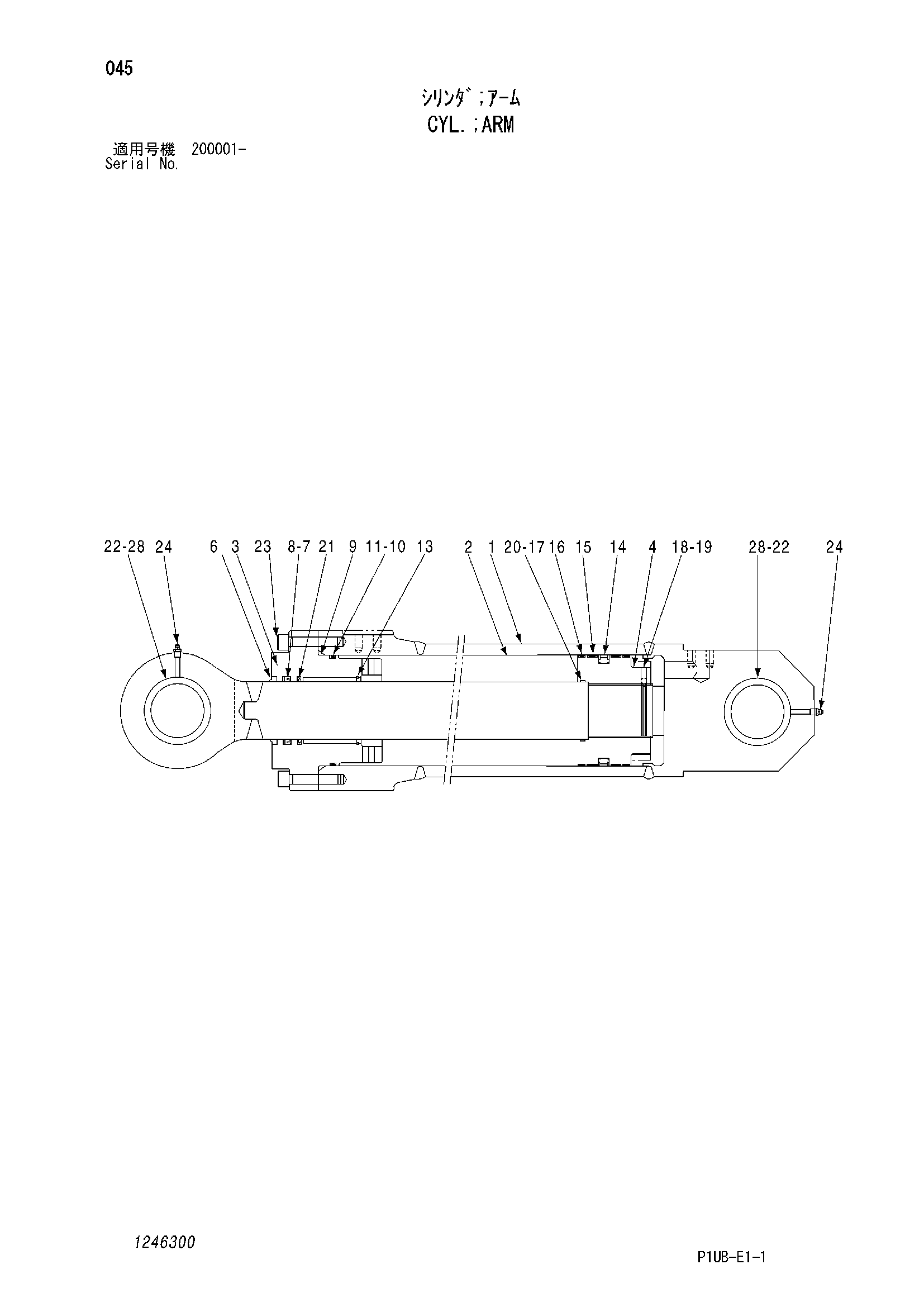

Заводская схема «Гидроцилиндр рукояти» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4449964 | Гидроцилиндр рукояти | 1 | |
| 1 | 1246301 | Труба гидроцилиндра | 1 |
| 2 | 1246302 | Шток поршня | 1 |
| 3 | 1246303 | Головка гидроцилиндра | 1 |
| 4 | 1246304 | Поршень | 1 |
| 9 | 1246305 | Уплотнительное кольцо | 1 |
| 10 | 1246306 | Уплотнительное кольцо | 1 |
| 11 | 1246307 | Опорное кольцо | 1 |
| 13 | 0955520 | Зажим | 1 |
| 15 | 4714606 | Кольцо | 2 |
| 16 | 1246308 | Кольцо слид | 2 |
| 17 | 1246309 | Уплотнительное кольцо | 1 |
| 18 | 0955515 | Установочный винт | 2 |
| 19 | 0775711 | Стальной шарик | 2 |
| 20 | 1246310 | Опорное кольцо | 2 |
| 23 | 1246311 | Болт с внутренним шестигранником | 20 |
| 24 | 1229614 | Пресс-маслёнка | 2 |
| 28 | 1246312 | Втулка пальца | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
